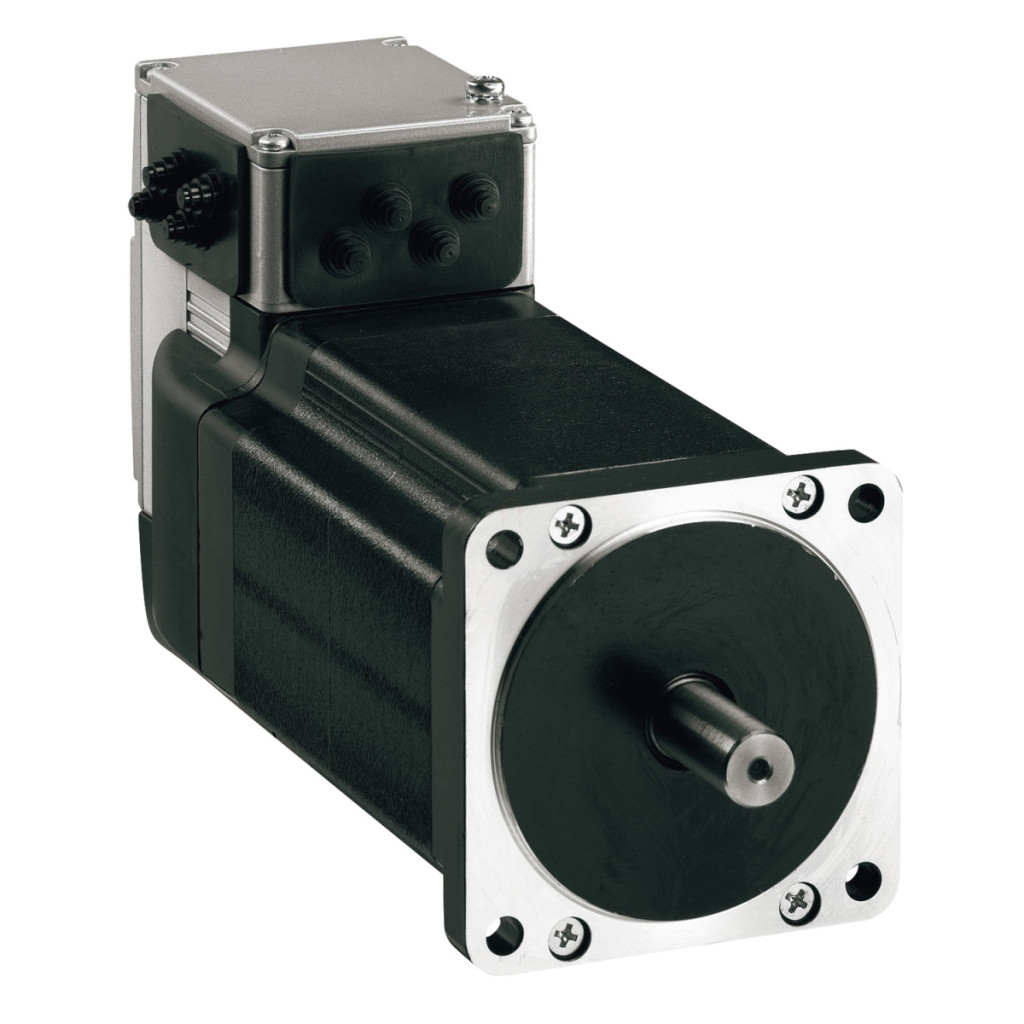

Motorul pas cu pas cu acționare integrată Schneider Electric Lexium ILS1F853PC1A0 este o soluție de control al mișcării de înaltă performanță, care combină electronica de control și un motor pas cu pas trifazat într-o singură carcasă compactă. Această abordare inovatoare în această categorie de produse simplifică semnificativ instalarea, reduce costurile de cablare și minimizează cerințele de spațiu. Modelul ILS1F853PC1A0 utilizează protocolul de comunicare CANopen DS301, care este un standard industrial utilizat pe scară largă în aplicațiile de control al mișcării, asigurând o integrare perfectă în sistemele existente. Lexium ILS1F853PC1A0 funcționează într-un interval de tensiune de alimentare de 24-36 V c.c., oferind o mare flexibilitate pentru diferite domenii de aplicare. Motorul are un cuplu nominal de 6 Nm, garantat atât pentru sarcini continue, cât și pentru sarcini de vârf. Viteza este de 60 rpm la 24 V și 120 rpm la 36 V, în timp ce viteza mecanică maximă este de 1000 rpm. Produsul are o bobinare optimizată pentru viteză de rotație medie și cuplu mediu, ceea ce îl face o alegere ideală pentru aplicații care necesită poziționare de precizie. Rezoluția de feedback a vitezei de 20.000 de puncte/rotație și eroarea de precizie de ±6 minute de arc garantează capacități de poziționare excepționale. Modelul Schneider Electric ILS1F853PC1A0 acceptă 4 semnale, toate putând fi utilizate ca intrări sau ieșiri, oferind flexibilitate maximă în opțiunile de control. Tensiunea de ieșire discretă este de 23-25 V, cu un curent maxim de comutare de 100 mA per ieșire, totalizând 200 mA. Funcțiile de protecție includ oprirea cuplului în condiții de siguranță, protecția împotriva scurtcircuitelor de tensiune de ieșire și protecția împotriva suprasolicitării tensiunii de ieșire, care sporesc fiabilitatea și siguranța sistemului. Cu o inerție a rotorului de 3,3 kg·cm² și o greutate netă de 4,7 kg, produsul are un design compact, cu o lungime totală de 200,6 mm. Parametrii de mediu ai Lexium ILS1F853PC1A0 sunt remarcabili: protecție IP54 (pentru întreaga unitate, cu excepția manșonului arborelui, care este IP41), temperatură de funcționare 0-50 °C (fără reducerea puterii) și altitudine de funcționare de până la 1000 m. Produsul este rezistent la vibrații (20 m/s² în intervalul de frecvență 10-500 Hz) și șocuri (150 m/s², 1000 de șocuri), fiind astfel adecvat pentru utilizarea în medii industriale. Schneider Electric Lexium ILS1F853PC1A0 este alegerea ideală pentru aplicații în care precizia, fiabilitatea și designul compact sunt cerințe esențiale, cum ar fi mașinile de ambalat, liniile de asamblare mici sau echipamentele de laborator.
Schneider Electric Lexium ILS - ILS1F853PC1A0 - Motor pas cu pas cu acționare integrată, motor pas cu pas 3f, 57 mm, CANopen DS301, 24…36 V date tehnice
Caracteristici principale
Familia de produse: Unitate integrată Lexium
Tipul produsului sau al componentei: Unitate integrată de mișcare
Denumirea scurtă a dispozitivului: ILS
Tipul motorului: Motor pas cu pas trifazic
Numărul polilor motorului: 6
Numărul fazelor rețelei: Monofazată Tensiune nominală de alimentare: 24 V / 36 V
Tip rețea: CC
Interfață de comunicare: CANopen DS301, integrată
Lungime: 200,6 mm
Tip bobinare: Viteză medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip angrenaj: Niciunul
Viteză nominală: 120 rpm la 36 V, 60 rpm la 24 V
Cuplu nominal: 6 N.m
Cuplu de reținere: 6 N.m Date suplimentare Viteza de transmisie: 50, 100, 125, 250, 500, 800 și 1000 kbaud Suprafață de montare: Flanșă 85 mm Dimensiune flanșă motor: 85 mm Număr de straturi motor: 3 Diametru colier de centrare: 85 mm Flanșă 85 mm Dimensiunea flanșei motorului: 85 mm Număr de straturi ale motorului: 3 Diametrul colierului de centrare: 60 mm Adâncimea colierului de centrare: 2 mm Număr de orificii de montare: 4 Diametru găuri de montare: 6,5 mm Diametru cerc găuri de montare: 99 mm Tip feedback: Impuls index Capăt arbore: Fără filet Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 14 mm
Lungime arbore: 30 mm
Limite tensiune de alimentare: 18…40 V
Consum de curent: maxim 5000 mA
Valoarea nominală a siguranței asociate: 10 A
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Stare de tensiune 0 garantată: -3...4,5 V
Stare de tensiune 1 garantată: 15...30 V
Curent de intrare discret: 10 mA la 24 V pentru intrarea de siguranță STO_A, 3 mA la 24 V pentru intrarea de siguranță STO_B, 2 mA la 24 V pentru interfața de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire, 200 mA total
Tip de protecție: Oprire cuplu de siguranță, Protecție la scurtcircuit a tensiunii de ieșire, Protecție la suprasarcină a tensiunii de ieșire
Cuplu de reținere maxim: 6 N.m
Cuplu de reținere continuu: 6 N.m
Rezoluție feedback viteză: 20.000 puncte/rotație Eroare de precizie: +/- 6 minute de arc Inerție rotor: 3,3 kg.cm² Viteză mecanică maximă: 1000 rpm Forță radială maximă Fr: 110 N
Forță axială maximă Fa: 170 N (forță de tracțiune), 30 N (forță de compresiune)
Durată de viață în ore: 20.000 h rulment
Marcaj: CE Tip de răcire: Convecție naturală Greutate netă: 4,7 kg Standarde de mediu: IEC 50178, IEC 61800-3, Ed 2, IEC 60072-1, EN 61800-3:2001 mediu secundar, EN 61800-3: 2001-02, IEC 50347, IEC 61800-3:2001 EN 61800-3:2001 mediu secundar, EN 61800-3 : 2001-02, IEC 50347, IEC 61800-3
Certificări produs: UL, TÜV, cUL
Temperatura ambiantă în timpul funcționării: 50…65 °C (2% reducere per °C), 0…50 °C (fără reducere)
Temperatura ambiantă admisibilă în jurul dispozitivului: 105 °C pentru amplificatorul de putere, 110 °C pentru motor
Temperatura ambiantă în timpul depozitării: -25…70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii
Umiditate relativă: 15…85% fără condensare Rezistență la vibrații: 20 m/s² (f= 10…500 Hz) 10 cicluri conform IEC 60068-2-6 Rezistență la impact: 150 m/s² 1000 de impacturi conform IEC 60068-2-29
Grad de protecție IP: IP41 etanșare arbore: conform IEC 60034-5, IP54 unitate completă, cu excepția etanșării arborelui: conform IEC 60034-5
