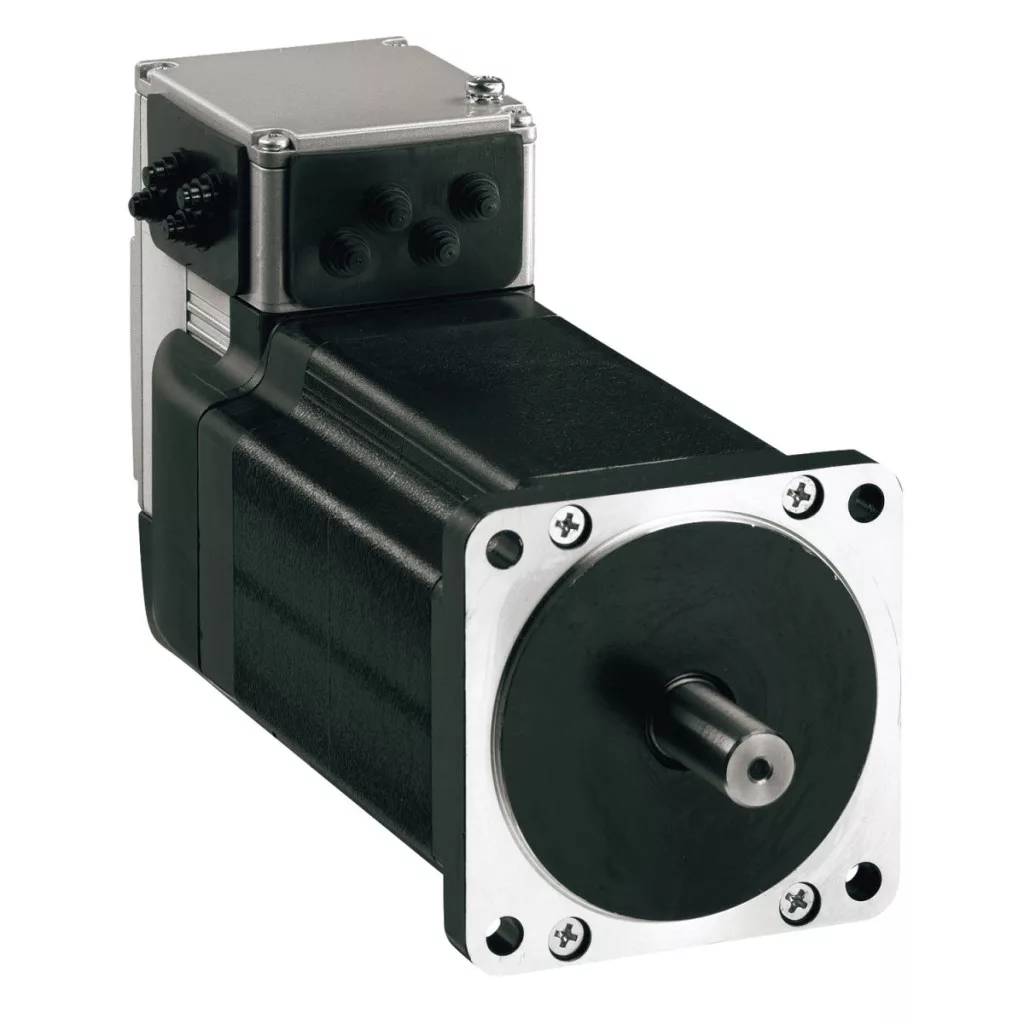

Schneider Electric Lexium ILS - ILS1F853TB1A0 date tehnice
Caracteristici principale
Familia de produse: Unitate integrată Lexium
Tipul produsului: Unitate integrată de mișcare
Denumirea scurtă a dispozitivului: ILS
Tipul motorului: Motor pas cu pas trifazic
Numărul de poli ai motorului: 6
Număr de faze de rețea: Monofazat
Tensiune nominală de alimentare: 24 V / 36 V
Tip de rețea: CC
Interfață de comunicare: CANopen DS301, integrat
Lungime: 200,6 mm
Tip bobinaj: Viteză de rotație mare și cuplu mediu
Conexiune electrică: Conector cu circuit imprimat
Frână de reținere: Niciuna
Tip raport de transmisie: Niciunul
Performanță nominală
Viteză nominală: 100 rpm la 24 V, 300 rpm la 36 V
Cuplu nominal: 4,5 Nm
Cuplu de reținere: 4,5 Nm
Caracteristici suplimentare
Viteză de transmisie: 50, 100, 125, 250, 500, 800 și 1000 kbaud
Suport de montare: flanșă de 85 mm
Dimensiunea flanșei motorului: 85 mm
Număr de fascicule motor: 3
Diametru colier de centrare: 60 mm
Adâncime colier de centrare: 2 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 6,5 mm
Diametrul circular al orificiilor de montare: 99 mm
Tip de feedback: Impuls index
Capătul arborelui: Fără filet
Al doilea arbore: Al doilea arbore fără capăt
Diametru arbore: 14 mm
Lungime arbore: 30 mm
Limite tensiune de alimentare: 18-40 V
Consum curent: maxim 6000 mA
Valoarea nominală a siguranței asociate: 10 A
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Curent intrare discret: 10 mA la 24 V pe intrarea de siguranță activată/STO_A, 3 mA la 24 V pe intrarea de siguranță activată/STO_B, 2 mA la 24 V pentru interfața de semnal de 24 V
Tensiune de ieșire discretă: 23-25 V
Curent maxim de comutare: 100 mA per ieșire, 200 mA în total
Tip de protecție: Oprire sigură a cuplului, Protecție la scurtcircuit a tensiunii de ieșire, Protecție la suprasarcină a tensiunii de ieșire
Cuplu maxim de oprire: 4,5 N·m
Cuplu continuu de oprire: 4,5 N·m
Rezoluție feedback viteză: 20.000 puncte/rotație
Eroare de precizie: +/- 6 minute de arc
Cuplu de inerție al rotorului: 3,3 kg.cm²
Viteza mecanică maximă: 2000 rpm
Forța radială maximă Fr: 110 N
Forța axială maximă Fa: 170 N (împingere), 30 N (împingere)
Durată de viață în ore: 20.000 ore rulment
Marcaj: CE
Tip de răcire: Convecție naturală
Greutate netă: 4,7 kg
Condiții de mediu
Standarde: EN 61800-3:2001-02, IEC 50347, EN 61800-3:2001 mediu secundar, IEC 50178, IEC 60072-1, IEC 61800-3 Ed 2, IEC 61800-3
Certificări ale produsului: UL, cUL, TÜV
Temperatura ambiantă de funcționare: 0-50 °C (fără reducerea puterii), 50-65 °C (2% reducere a puterii per grad)
Temperatură ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere, 110 °C motor
Temperatură ambiantă de depozitare: -25-70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii
Umiditate relativă:15-85% fără condensare Rezistență la vibrații: 20 m/s² (f=10-500 Hz) 10 cicluri în conformitate cu IEC 60068-2-6 Rezistență la impact: 150 m/s² 1000 de impacturi în conformitate cu IEC 60068-2-29
Grad de protecție IP: IP41 la etanșarea arborelui (în conformitate cu IEC 60034-5), IP54 fără garnitura arborelui (conform standardului IEC 60034-5)
