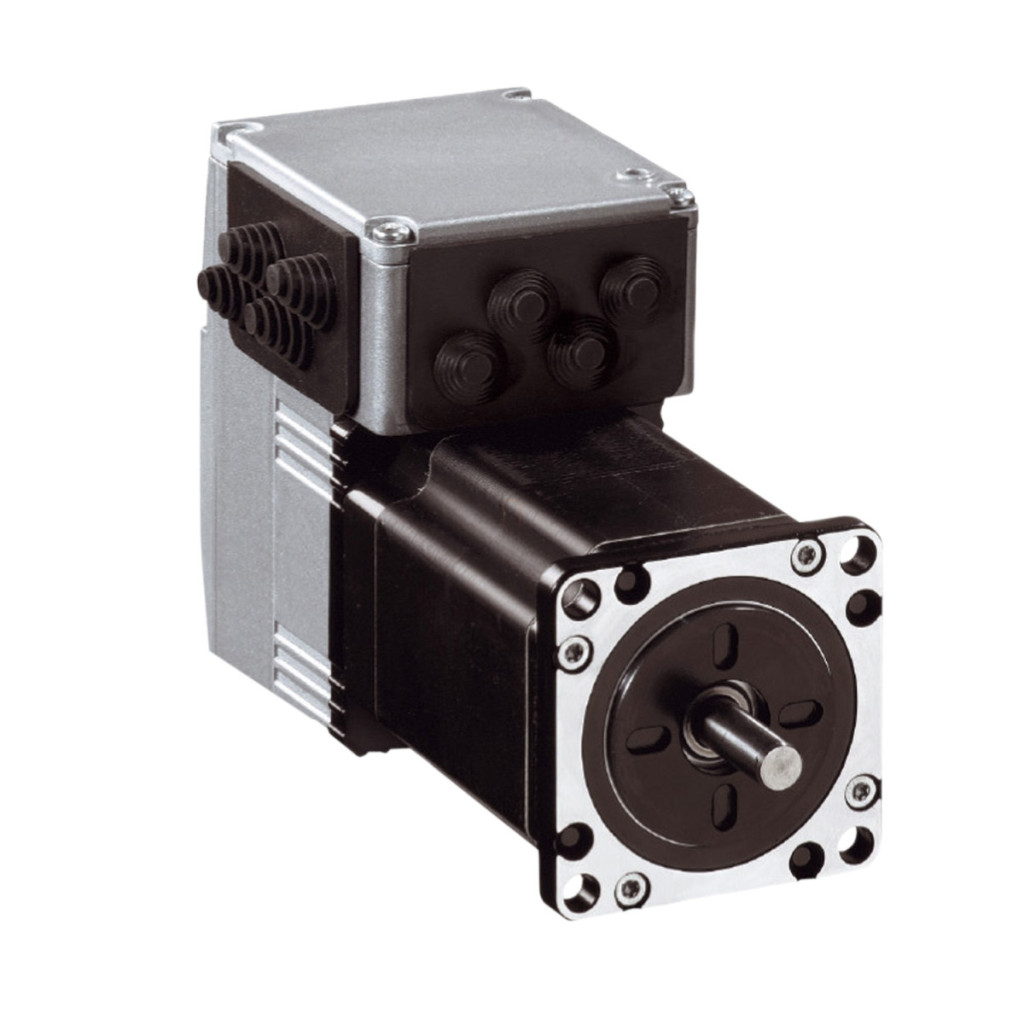

Schneider Electric Lexium ILS1U571PB1A0 este un motor pas cu pas compact, integrat, care combină electronica de control și un motor pas cu pas trifazat într-o singură unitate. Acest dispozitiv de 57 mm, controlat de semnale de impuls/direcție, este alegerea ideală pentru aplicații în care spațiul este limitat, dar este necesară o poziționare precisă într-un mediu industrial. Lexium ILS1U571PB1A0 funcționează cu o tensiune de alimentare de 24-36 V c.c., ceea ce oferă flexibilitate pentru o varietate de aplicații. Cu un consum maxim de curent de 3,5 A, acesta oferă un cuplu nominal de 0,45 N.m și un cuplu de reținere de 0,51 N.m, ceea ce îl face o alegere excelentă pentru sarcini de poziționare de dimensiuni medii. Motorul are o viteză nominală de 500 rpm la 24 V și 1000 rpm la 36 V, oferind o gamă largă de viteze pentru diverse aplicații. Motorul are o bobină optimizată pentru viteză de rotație medie și cuplu mediu. Una dintre caracteristicile tehnice remarcabile ale produsului este interfața de comunicare încorporată, care poate fi controlată cu semnale de impuls/direcție de 24 V, permițând integrarea ușoară cu sistemele de control existente. Rezoluția feedback-ului de viteză poate fi ajustată într-o gamă largă: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° sau 0,036°, sau 200, 400, 500, 1000, 2000, 4000, 5000 sau 10000 pași, permițând o poziționare extrem de precisă. Precizia de poziționare este de ±6 minute de arc, ceea ce este remarcabil în această categorie. Tipul de feedback este impuls index, care asigură o urmărire precisă a poziției. Lexium ILS1U571PB1A0 este, de asemenea, bine proiectat din punct de vedere mecanic: motorul cu lungimea de 101,9 mm are un diametru de 6,35 mm și un arbore cu lungimea de 21 mm, care nu este filetat. Motorul este montat pe flanșă cu o flanșă de motor de 57 mm, un diametru al colierului de centrare de 38,1 mm și o adâncime a colierului de 1,6 mm. Găurile de montare au un diametru de 5,2 mm, diametrul cercului de găuri este de 66,6 mm și există 4 găuri de montare. Viteza mecanică maximă este de 3000 rpm, forța radială maximă (Fr) este de 24 N, în timp ce forța axială maximă (Fa) poate fi de 100 N ca forță de tragere și de 8,4 N ca forță de împingere. Cuplul de inerție al rotorului motorului este de 0,1 kg.cm², ceea ce permite pornirea și oprirea rapidă. Rulmentul are o durată de viață de 20.000 de ore de funcționare, ceea ce garantează o funcționare fiabilă pe termen lung.
Schneider Electric Lexium ILS - ILS1U571PB1A0 - motor pas cu pas cu acționare integrată, motor pas cu pas 3f, 57 mm, semnal impuls/direcție 24 V, 24...36 V date tehnice
Caracteristici principale
Familia de produse: Unitate integrată Lexium
Tipul produsului: Unitate integrată de mișcare
Denumirea scurtă a dispozitivului: ILS
Tipul motorului: Motor pas cu pas trifazic
Numărul de poli ai motorului: 6
Număr de faze de alimentare: Monofazat
Tensiune nominală de alimentare: 36 V / 24 V
Tip de alimentare: CC
Interfață de comunicare: Impuls/direcție 24 V, integrată
Lungime: 101,9 mm
Tip bobină: Viteză de rotație medie și cuplu mediu
Conexiune electrică: Conector placă de circuit imprimat
Frână de reținere: Niciuna
Tip carcasă angrenaj: Niciuna
Date de performanță
Viteză nominală: 1000 rpm la 36 V / 500 rpm la 24 V
Cuplu nominal: 0,45 N.m
Cuplu de reținere: 0,51 N.m
Cuplu de reținere maxim: 0,45 N.m
Cuplu de reținere continuu: 0,45 N.m
Specificații mecanice
Metodă de montare: Flanșă
Dimensiune flanșă motor: 57 mm
Număr de fascicule motor: 1
Diametru colier de centrare: 38,1 mm
Adâncime colier de centrare: 1,6 mm
Număr de orificii de fixare: 4
Diametru orificiu de fixare: 5,2 mm
Diametrul cercului orificiilor de fixare: 66,6 mm
Diametrul arborelui: 6,35 mm
Lungimea arborelui: 21 mm
Cuplul de inerție al rotorului: 0,1 kg.cm²
Viteza mecanică maximă: 3000 rpm
Forța radială maximă Fr: 24 N
Forța axială maximă Fa: 100 N (forță de tracțiune) / 8,4 N (împingere)
Caracteristici electrice
Limite de tensiune de alimentare: 18...40 V
Consum de curent: 3500 mA maxim continuu
Valoarea nominală a siguranței asociate: 10 A
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Nivel de tensiune garantat 0: -3...4,5 V
Nivel de tensiune garantat 1: 15...30 V
Curent de intrare discret: 10 mA la 24 V pentru intrări de siguranță
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire / 200 mA total
Feedback și precizie
Tip feedback: Impuls index
Rezoluție feedback viteză: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 pași
Eroare de precizie: +/- 6 minute de arc
Protecție
Tip de protecție: Scurtcircuit tensiune de ieșire / Oprire cuplu de siguranță / Supraîncărcare tensiune de ieșire
Grad de protecție IP: IP41 pentru manșonul arborelui / IP54 în ansamblu, cu excepția etanșării arborelui
Caracteristici de mediu
Metodă de răcire: Convecție naturală
Temperatură ambiantă de funcționare: 0...50 °C (fără reducere a puterii) / 50...65 °C (2% reducere a puterii per °C)
Temperatură ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere / 110 °C motor
Temperatură ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii
Umiditate relativă: 15...85% fără condens
Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri
Rezistență la șocuri: 150 m/s² 1000 șocuri
Standarde și certificări
Marcaj: CE
Certificări de produs: TÜV / UL / cUL
