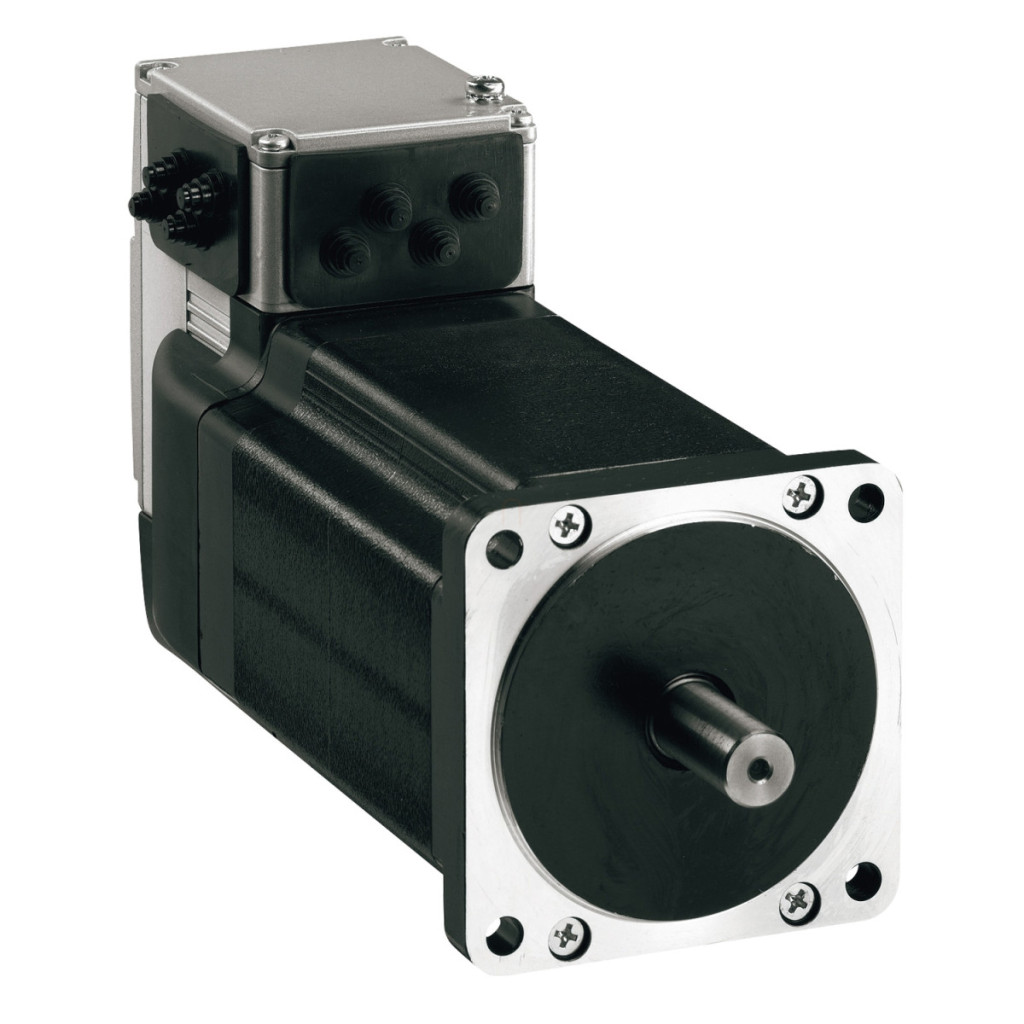

Schneider Electric Lexium ILS2E853TC1A0 este un motor pas cu pas cu acționare integrată avansată, care combină avantajele unui motor și ale unei acționări într-o singură unitate compactă. Acest produs face parte din familia de produse Lexium cu acționare integrată și este conceput special pentru aplicații în care poziționarea precisă și performanța ridicată sunt importante, iar cerințele de spațiu sunt minime. Modelul ILS2E853TC1A0 dispune de un motor pas cu pas trifazat cu 6 perechi de poli, care funcționează la o tensiune de alimentare de 24-48 V c.c. Dispozitivul are parametri tehnici excelenți: oferă un cuplu nominal și de menținere de 4,5 N.m, atingând o viteză nominală de 200 rpm (la 24 V) sau 400 rpm (la 48 V). Sistemul se răcește prin convecție naturală, ceea ce înseamnă o funcționare mai silențioasă și mai puțină întreținere. Interfața de comunicare EtherCAT integrată, cu o rată de transfer de date de 100 Mbit/s, asigură o conexiune rapidă și fiabilă la sistemul de control. Dispozitivul acceptă 4 semnale, fiecare dintre acestea putând fi configurat ca intrare sau ieșire, permițând o utilizare flexibilă în diverse situații de control. Caracteristicile mecanice ale motorului sunt, de asemenea, demne de menționat: are o dimensiune a flanșei de 85 mm, un diametru al arborelui de 14 mm și o lungime a arborelui de 30 mm. Dispozitivul are protecție IP54 (cu excepția garniturii arborelui, care este IP41), oferind o bună protecție împotriva prafului și umezelii. Intervalul său de temperatură de funcționare este de 0-40 °C (fără reducere a puterii), în timp ce între 40-55 °C este necesară o reducere a puterii de 2% pe grad. Motorul are o precizie de +/- 6 minute de arc și o rezoluție de feedback a vitezei de 20.000 de puncte/rotație, permițând o poziționare extrem de precisă. ILS2E853TC1A0 este alegerea ideală pentru aplicații industriale, cum ar fi tehnologia de ambalare, manipularea materialelor, fabricarea semiconductoarelor sau alte sarcini de automatizare. Datorită designului său compact (200,6 mm lungime), poate fi integrat cu ușurință în spații înguste. Un avantaj particular al acestui produs este că nu necesită un driver sau un controler extern, deoarece acestea sunt deja încorporate, reducând cantitatea de cabluri și complexitatea sistemului. Dispozitivul, care este certificat CUL, TÜV și UL, este conform cu IEC 61800-3, IEC 60072-1, IEC 50178, IEC 50347 și alte standarde internaționale, fiind astfel potrivit pentru utilizare în diverse medii industriale din întreaga lume.
Schneider Electric Lexium ILS - ILS2E853TC1A0 - Motor pas cu pas cu acționare integrată, motor pas cu pas trifazic, 85 mm, EtherCAT, 24...48 V date tehnice
Caracteristici generale
Familia de produse: Unitate de acționare integrată Lexium
Tipul produsului sau al componentei: Unitate de acționare integrată pentru mișcare
Denumirea scurtă a dispozitivului: ILS
Tipul motorului: Motor pas cu pas trifazat
Numărul polilor motorului: 6
Numărul fazelor rețelei: Monofazată Tensiune nominală de alimentare [Us]: 24 V / 48 V
Tip rețea: CC
Interfață de comunicare: EtherCAT, integrată
Lungime: 200,6 mm
Tip bobinare: Viteză de rotație mare și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip de acționare: Niciunul Viteză nominală: 200 rpm la 24 V, 400 rpm la 48 V Cuplu nominal: 4,5 N.m Cuplu de reținere: 4,5 N.m Caracteristici suplimentare Viteză de transmisie: 100 Mbit/s Suprafață de montare: 100 Mbit/s Suprafață de montare: Flanșă
Dimensiunea flanșei motorului: 85 mm
Număr de unități motor: 3
Diametrul colierului de centrare: 60 mm
Adâncimea colierului de centrare: 2 mm
Număr de orificii de montare: 4 Diametrul orificiilor de montare: 6,5 mm Diametrul cercului orificiilor de montare: 99 mm Tip de feedback: Impuls index Capătul arborelui: Fără filet Al doilea arbore: Capătul celui de-al doilea arbore fără filet
Diametrul arborelui: 14 mm
Lungimea arborelui: 30 mm
Limite de tensiune de alimentare: 18...55 V
Consum de curent: 6000 mA maxim continuu
Valoarea siguranței asociate: 16 A Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud) Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire) Tensiune 0 stare garantată: -3...4,5 V
Tensiune 1 stare garantată: 15...30 V
Curent de intrare discret: 10 mA la 24 V pentru intrări de siguranță, 2 mA la 24 V pentru interfețe de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire, 200 mA total
Tip de protecție: Scurtcircuit tensiune de ieșire, Oprire cuplu de siguranță, Supraîncărcare tensiune de ieșire
Cuplu maxim de menținere: 4,5 N.m
Cuplu continuu de menținere: 4,5 N.m
Rezoluție feedback viteză: 20.000 puncte/rotație Eroare de precizie: +/- 6 minute de arc Inerție rotor: 3,3 kg.cm² Viteză mecanică maximă: 3.000 rpm Forță radială maximă Fr: 110 N
Forță axială maximă Fa: 170 N (forță de tracțiune), 30 N (forță de compresiune)
Durată de viață în ore: 20.000 h rulment
Marcaj: CE Tip de răcire: Convecție naturală Greutate netă: 4,7 kg Standarde de mediu: IEC 61800-3, Ed 2, IEC 60072-1, IEC 50178, IEC 61800-3, EN 61800-3 : 2001-02, IEC 50347, EN 61800-3:2001, mediu secundar
Certificări produs: cUL, TÜV, UL
Temperatura aerului ambiant în timpul funcționării: 40...55 °C (cu reducerea puterii cu 2% pe grad), 0...40 °C (fără reducere a puterii)
Temperatura admisibilă a aerului ambiant în jurul dispozitivului: 105 °C amplificator de putere, 110 °C motor
Temperatura aerului ambiant în timpul depozitării: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducerea puterii Umiditate relativă: 15...85 % fără condensare Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la șocuri: 150 m/s² 1000 șocuri conform IEC 60068-2-29
Clasa de protecție IP: IP41 etanșare arbore: conform IEC 60034-5, IP54 în ansamblu, cu excepția etanșării arborelui: conform IEC 60034-5
