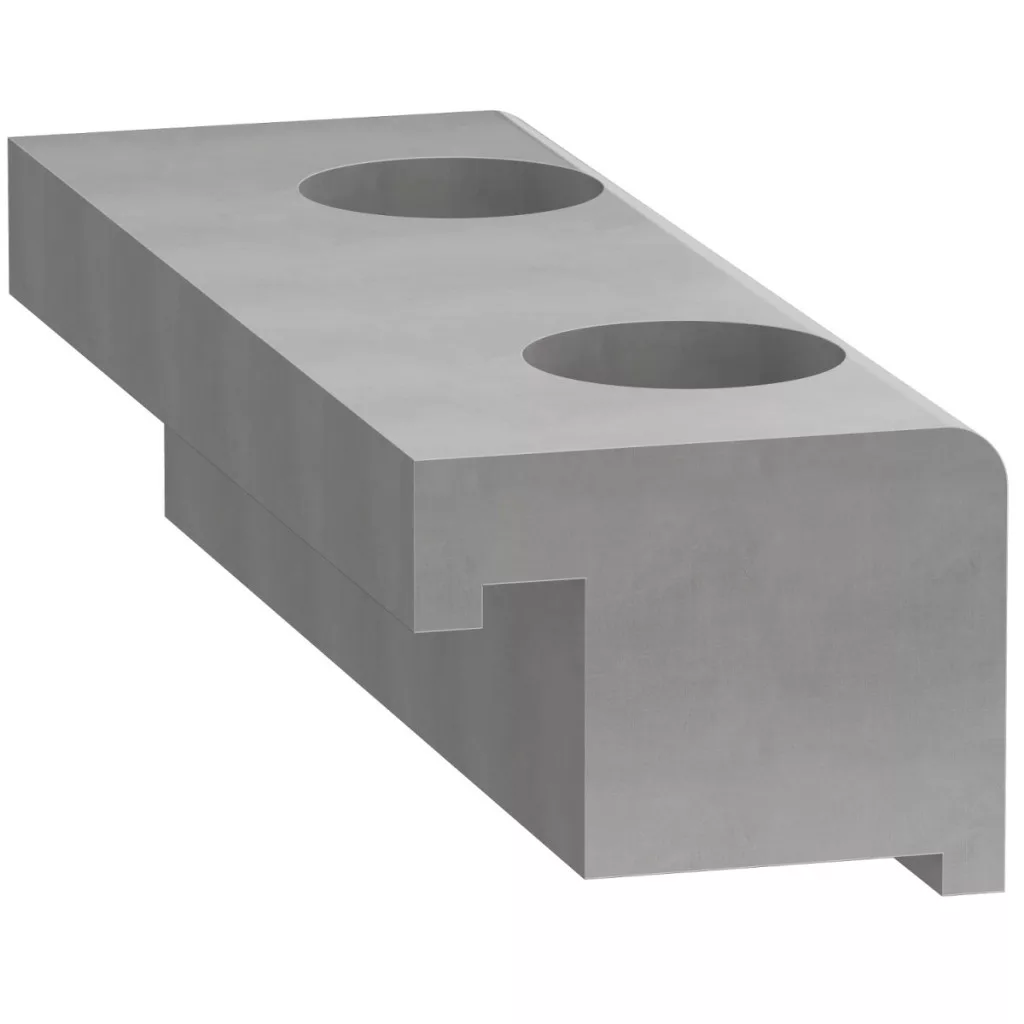

Fălcile de prindere VW33MF10814 din gama de produse Lexium PAS de la Schneider Electric sunt componente de înaltă calitate, special concepute pentru prinderea sigură și precisă a sistemelor de mișcare liniară. Acest set de 8-10 piese este destinat în principal utilizării cu axele liniare PAS44, TAS42/43 la suporturi fixe, ceea ce este esențial pentru a asigura o funcționare stabilă și precisă în aplicații industriale. Fălcile de prindere VW33MF10814 aparțin categoriei de accesorii de întreținere a sistemului de mișcare liniară Lexium. Acestea sunt compatibile cu axa liniară PAS 44 (dimensiuni externe: 110 x 110 mm), precum și cu axele liniare TAS 42 (dimensiuni externe: 150 x 54 mm) și TAS 43 (dimensiuni externe: 200 x 59 mm). Această compatibilitate versatilă vă permite să montați în siguranță axe liniare de diferite dimensiuni și modele atunci când utilizați familiile de produse Schneider Electric Lexium PAS și TAS. Dimensiunile precise ale clemelor de montare sunt de o importanță capitală pentru o potrivire corectă și o montare sigură. Fălcile de prindere VW33MF10814 au dimensiuni precise: lungime totală (L) de 76 mm, lungime L1 de 40 mm, lățime B de 28 mm, lățime B1 de 20 mm, lățime B2 de 10 mm, înălțime H de 22 mm și înălțime H1 de 12 mm. În plus, sunt specificate și diametrele orificiilor: ØD1 = 15 mm și ØD2 = 9 mm. Aceste dimensiuni definite cu precizie asigură potrivirea perfectă a clemelor de montare pe axele liniare corespunzătoare, oferind astfel stabilitate și siguranță maxime la montarea axei portalului.
Schneider Electric Lexium PAS - VW33MF10814 - Braț de prindere, pachet de 10 Date tehnice
Caracteristici principale ale produsului
Familia de produse: Mișcare liniară Lexium
Tipul produsului: Clește de prindere
Aplicație: Prinderea axei portalului pe un suport fix
Categorie: Accesorii de întreținere
Compatibilitate
Compatibilitatea produsului:
- Axă liniară PAS 44, dimensiuni externe: 110 x 110 mm
- Axă liniară TAS 42, dimensiuni externe: 150 x 54 mm
- Ax liniar TAS 43, dimensiuni externe: 200 x 59 mm
Compatibilitate familie de produse:
- Lexium PAS
- Lexium TAS
Parametri tehnici
Număr articol: VW33MF10814
Cantitate: 8-10 bucăți
Dimensiuni
Milimetri (mm):
- A: 18 mm
- B: 28 mm
- B1: 20 mm
- B2: 10 mm
- H: 22 mm - H1: 12 mm - L: 76 mm - L1: 40 mm - ØD1: 15 mm - ØD2: 9 mm
