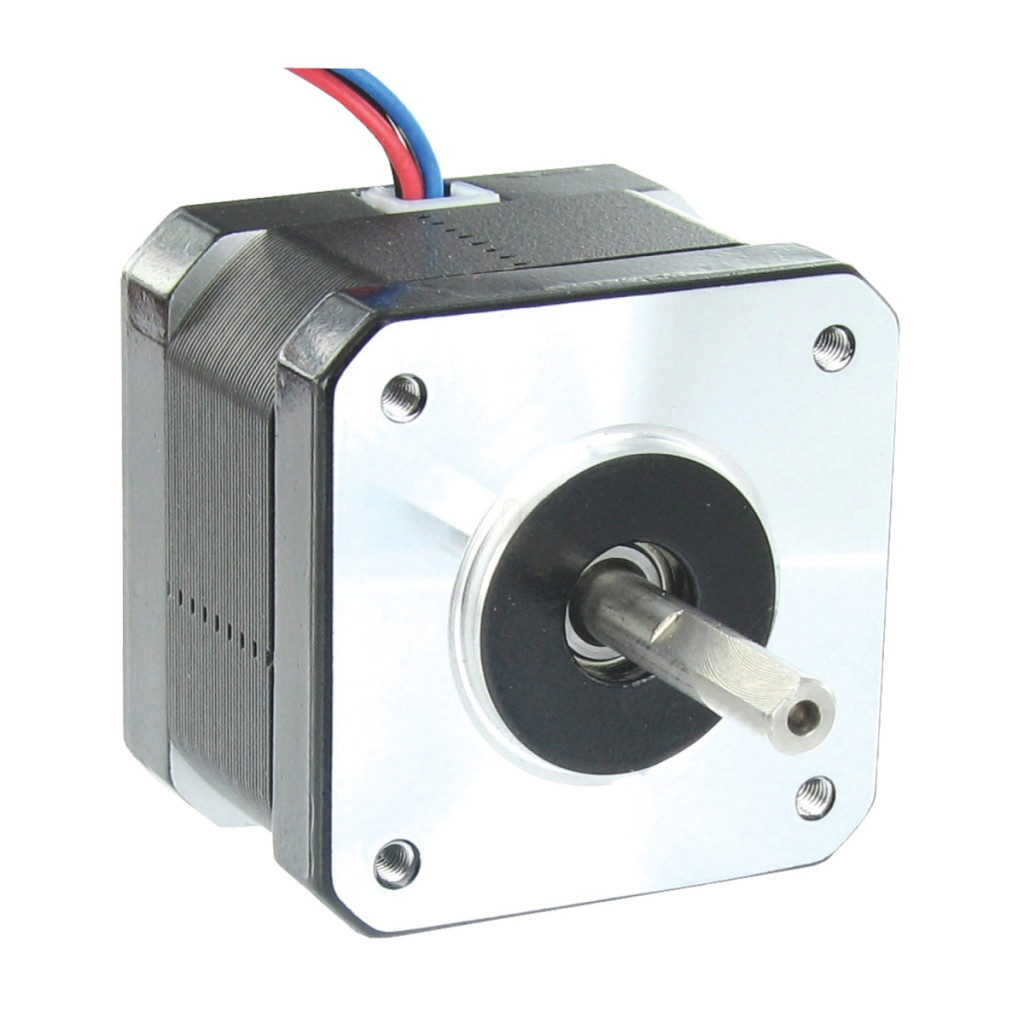

Motorul pas cu pas Schneider Electric BRS2421A150 este o soluție compactă și de înaltă precizie pentru controlul mișcării, care se potrivește perfect cu familia de produse Lexium SD2. Acest motor pas cu pas bifazic este o alegere excelentă pentru aplicații de automatizare și control care necesită poziționare de precizie, unde performanța fiabilă și controlul precis al mișcării sunt esențiale. Motorul BRS2421A150 are un cuplu de reținere de 0,23 Nm, ceea ce îl face ideal pentru aplicații cu sarcină redusă. Motorul este fabricat cu un arbore neted cu un diametru de 5 mm și o lungime de 21,85 mm, într-un design fără frână. Designul compact, cu un corp al motorului de numai 34 mm lungime, permite instalarea în spații înguste, în timp ce dimensiunea flanșei de 42,3 mm asigură montarea standard. Pe flanșa motorului există 4 orificii de montare, fiecare cu un diametru de 3 mm, dispuse într-un cerc cu un diametru de 43,84 mm. Colierul de centrare are un diametru de 22 mm și o adâncime de 2,03 mm, ceea ce permite o poziționare precisă în timpul instalării. Specificațiile tehnice ale motorului includ o viteză mecanică maximă de 1800 rpm, o tensiune de alimentare de 12-48 V CC și un curent nominal de 1,5 A. Rezistența bobinei este de 1,3 Ohm. Motorul are 200 de pași/rotație (1,8°/pas), ceea ce permite o poziționare precisă. Cuplul de inerție al rotorului este de 0,038 kg·cm², ceea ce asigură pornirea și oprirea rapidă. BRS2421A150 este conectat electric prin cabluri volante, ceea ce oferă opțiuni flexibile de conectare. Produsul are protecție IP20 conform IEC/EN 60034-1 și are înfășurare de clasa B. Motorul are o gamă largă de temperaturi de funcționare (-25 °C până la +40 °C) și o gamă de temperaturi de depozitare de la -25 °C până la +70 °C. Tolerează valori ale umidității relative între 15 și 85% fără condens. Altitudinea maximă de funcționare este de 1000 m fără nicio reducere a performanței. Curba de performanță arată că motorul are caracteristici excelente de cuplu pe întreaga gamă de viteze, atât la tensiuni de alimentare de 24 VCC, cât și de 48 VCC. BRS2421A150 este o alegere excelentă pentru aplicații care necesită poziționare precisă, funcționare fiabilă și dimensiuni compacte, cum ar fi linii de producție automatizate, mașini de ambalat, sisteme de distribuție sau roboți mici.
Schneider Electric Lexium SD2 - BRS2421A150 - Motor pas cu pas BRS 2f, 1,5 A, 42 mm, Date tehnice pentru motorul pas cu pas SD2
Caracteristici principale
Seria de tip: Lexium SD2
Tipul produsului sau componentului: Motor de control al mișcării
Denumirea scurtă a dispozitivului: BRS2
Tip motor: Motor pas cu pas bifazic
Caracteristici suplimentare
Viteză mecanică maximă: 1800 rpm
Limite tensiune de alimentare: 12...48 V CC
Metodă de montare: Flanșă
Dimensiune flanșă motor: 42,3 mm
Lungime: 34 mm
Număr de elemente motor: 1
Diametru colier de centrare: 22 mm
Adâncime colier de centrare: 2,03 mm
Număr de orificii de montare: 4
Diametrul orificiilor de montare: 3 mm
Diametrul cercului orificiilor de montare: 43,84 mm
Conexiune electrică: Cablu liber
Frână de fixare: Niciuna
Capătul arborelui: Arborele neted
Al doilea arbore: Fără capăt al doilea al axului
Diametru ax: 5 mm
Lungime ax: 21,85 mm
Cuplu de reținere: 0,23 N.m
Cuplu de inerție rotor: 0,038 kg.cm²
Rezoluție: 200 pași/rotație, unghi de pas 1,8°
Curent nominal: 1,5 A
Rezistență: 1,3 Ohm (bobină)
Caracteristici de mediu
Temperatura ambiantă de funcționare: -25...40 °C
Temperatura ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducerea performanței
Umiditate relativă: 15...85 % fără condensare
Clasa de protecție IP: IP20 conform IEC/EN 60034-1
Clasa de temperatură: bobină B conform IEC/EN 60034-1
