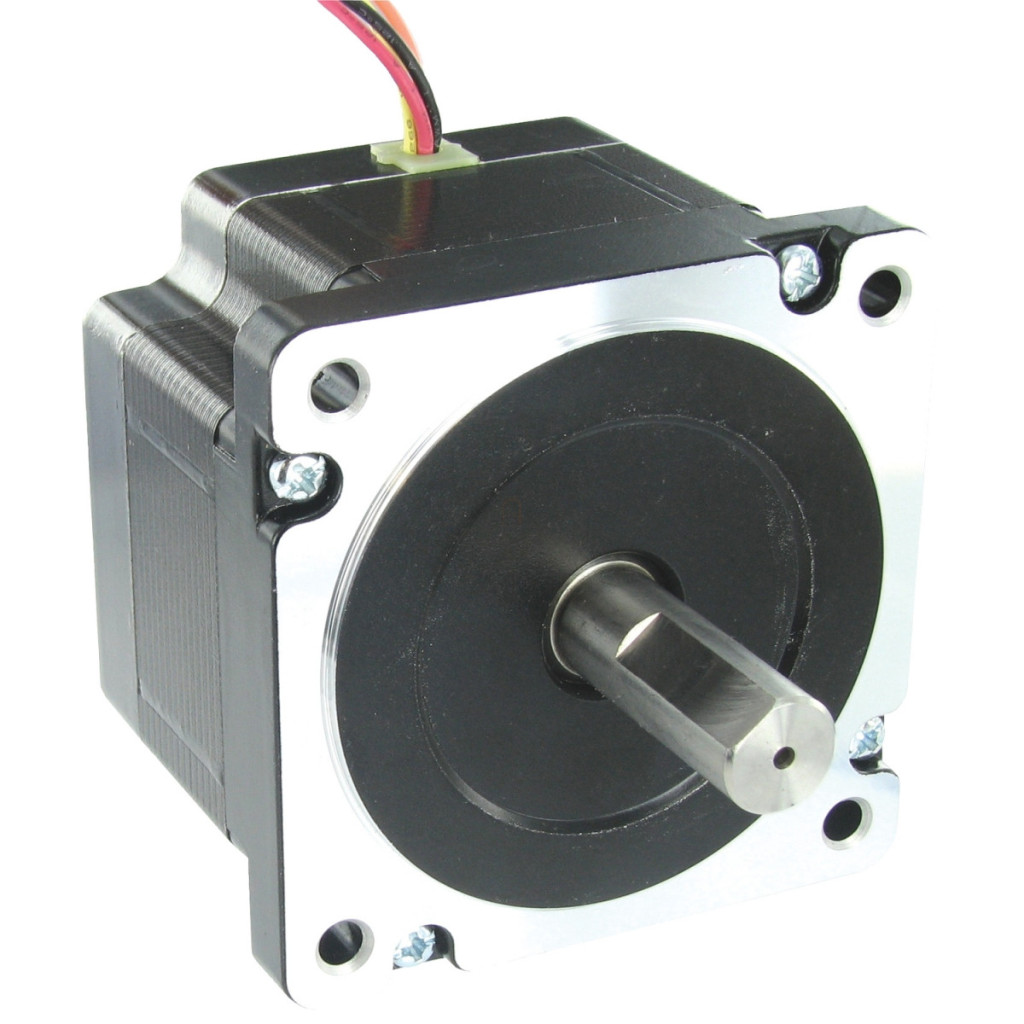

Motorul pas cu pas bifazic Schneider Electric BRS2853A600 este un membru puternic al familiei de produse de control al mișcării Lexium SD2, conceput pentru aplicații industriale de precizie. Acest motor din seria BRS2 este o alegere excelentă pentru sarcini de automatizare care necesită poziționare precisă și cuplu fiabil. Modelul BRS2853A600 se distinge de concurenții săi prin parametrii tehnici remarcabili. Motorul are un cuplu de reținere de 9,2 Nm, ceea ce îl face ideal pentru deplasarea și reținerea sarcinilor mai grele. Motorul are o rezoluție de 200 de pași pe rotație (unghi de pas de 1,8°), ceea ce asigură o poziționare precisă. Combinația dintre o viteză mecanică maximă de 1800 rpm și un cuplu ridicat permite mișcări rapide și precise. Performanța motorului este bine ilustrată de diagrama caracteristică a cuplului, care arată performanța la diferite tensiuni de alimentare (24 V CC și 48 V CC). Designul mecanic al motorului BRS2853A600 este robust și versatil. Motorul are o dimensiune a flanșei de 86 mm și este proiectat pentru montarea pe flanșă. Motorul are o lungime totală de 120 mm, un diametru al arborelui de 14 mm și o lungime a arborelui de 35 mm. Designul neted al arborelui permite compatibilitatea cu diverse elemente de cuplare. Colierul de centrare are un diametru de 73 mm și o adâncime de 2 mm, asigurând o potrivire precisă. Motorul are 4 orificii de montare cu un diametru de 5,5 mm, care sunt situate pe un cerc cu un diametru de 98,4 mm. Conexiunea electrică se realizează cu cabluri volante, ceea ce oferă opțiuni flexibile de instalare. Este important de menționat că această versiune nu are frână de reținere încorporată sau un al doilea capăt al arborelui. În ceea ce privește caracteristicile electrice, motorul BRS2853A600 funcționează la un curent nominal de 6,3 A și are o rezistență a bobinei de 0,5 ohmi. Intervalul de tensiune de alimentare al motorului este de 12-48 V c.c., ceea ce asigură compatibilitatea cu diverse sisteme de control. Inerția rotorului este de 3,4 kg·cm², ceea ce permite o performanță dinamică adecvată. În ceea ce privește condițiile de mediu, motorul poate funcționa la temperaturi ambientale cuprinse între -25 °C și +40 °C, cu un interval de temperatură de depozitare între -25 °C și +70 °C. Are protecție IP20 conform IEC/EN 60034-1 și înfășurare de clasa B. Motorul poate fi utilizat la altitudini de până la 1000 m deasupra nivelului mării fără nicio reducere a performanței și la niveluri de umiditate relativă de 15-85% (fără condens).
Schneider Electric Lexium SD2 - BRS2853A600 - Motor pas cu pas BRS 2f, 6 A, 85 mm, Date tehnice pentru motorul pas cu pas SD2
Caracteristici principale
Compatibilitate: Lexium SD2
Tipul produsului: Motor de control al mișcării
Denumirea prescurtată a dispozitivului: BRS2
Tip motor: Motor pas cu pas bifazic
Date tehnice suplimentare
Viteză mecanică maximă: 1800 rpm
Limite tensiune de alimentare: 12...48 V CC
Metodă de montare: Flanșă
Dimensiunea flanșei motorului: 86 mm
Lungime:120 mm Număr de blocuri motor: 3 Diametru colier de centrare: 73 mm Adâncime colier de centrare: 2 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 5,5 mm 2 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificii de montare: 98,4 mm
Conexiune electrică: Cablu liber
Frână de reținere: Niciuna
Capătul arborelui: Arborele neted
Al doilea arbore: Fără al doilea capăt de ax
Diametru ax: 14 mm
Lungime ax: 35 mm
Cuplu de reținere: 9,2 N.m
Inerție rotor: 3,4 kg.cm²
Rezoluție: 200 pași pe rotație completă, unghi de pas de 1,8°
Curent nominal: 6,3 A
Rezistență: 0,5 Ohm (bobină)
Caracteristici de mediu
Temperatura ambiantă de funcționare: -25...40 °C
Temperatură ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducerea performanței
Umiditate relativă: 15...85 % fără condensare
Clasa de protecție IP: IP20 conform IEC/EN 60034-1
Clasa de temperatură: bobină B conform IEC/EN 60034-1
