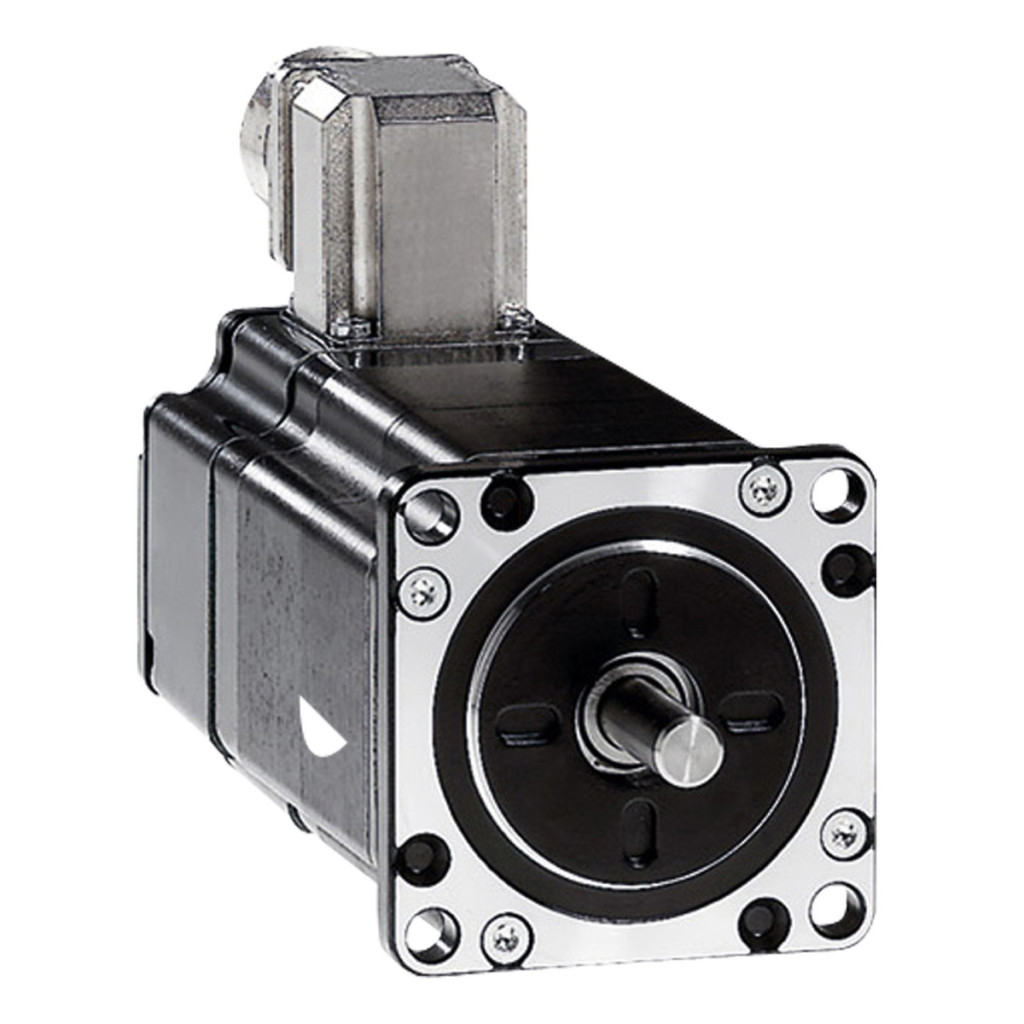

Schneider Electric BRS366H030AAA este un motor pas cu pas trifazat de înaltă performanță din familia de produse Lexium SD3, care asigură un control precis al mișcării în aplicații industriale. Acest motor, cunoscut și sub denumirea de BRS3, are un cuplu de reținere de 1,02 Nm și este alegerea perfectă pentru aplicații care necesită poziționare precisă și funcționare fiabilă. Proiectarea tehnică a motorului pas cu pas BRS366H030AAA este optimizată special pentru sarcini de automatizare industrială. Motorul cu 6 poli funcționează la o viteză mecanică maximă de 3000 rpm, permițând o utilizare versatilă. Intervalul de tensiune de alimentare este de 34-48 V CC, ceea ce îl face compatibil cu majoritatea sistemelor de control industriale. Motorul poate fi montat cu o flanșă, care are un diametru de 57,2 mm și o lungime totală de 56 mm. Colierul de centrare are un diametru de 38 mm și o adâncime de 1,6 mm, asigurând o instalare precisă și stabilă. Arborele motorului este neted, cu un diametru de 6,35 mm și o lungime de 21 mm. Cuplul nominal este de 0,9 Nm, iar cuplul de reținere este de 1,02 Nm. Cuplul de inerție al rotorului este de 0,22 kg.cm². Rezoluția motorului este extrem de flexibilă: poate fi setată la un unghi de pas de 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° sau 0,036°, ceea ce înseamnă 200, 400, 500, 1000, 2000, 4000, 5000 sau 10000 pași pe rotație completă. Precizia de poziționare este de ±6 minute de arc, iar frecvența maximă de pornire este de 8 kHz. Caracteristicile electrice suplimentare includ un curent nominal de 5,8 A, o rezistență a bobinei de 0,5 Ohm și o constantă de timp de 3,3 ms. Motorul pas cu pas BRS366H030AAA este proiectat pentru durabilitate, cu o durată de viață a rulmentului de 20.000 de ore. Are caracteristici dinamice remarcabile, cu o accelerație maximă de 200.000 rad/s². Sarcina radială maximă este de 24 N la primul capăt al arborelui și de 40 N la al doilea capăt al arborelui, în timp ce sarcina axială maximă este de 100 N (forță de tragere) sau 8,4 N (forță de împingere). Motorul este răcit prin convecție naturală, cu un interval de temperatură de funcționare de la -25 la +40 °C și un interval de temperatură de depozitare de la -25 la +70 °C. Motorul are un grad de protecție IP56 (IP41 la manșonul arborelui) și este conform cu standardele IEC 50347 și IEC 60072-1.
Date tehnice BRS366H030AAA
Date de bază
Familia de produse: Lexium SD3
Tipul produsului: Motor de control al mișcării
Denumire scurtă a produsului: BRS3
Viteza mecanică maximă: 3000 rpm
Tip motor: Motor pas cu pas trifazat
Număr de poli motor: 6
Limite tensiune de alimentare: 34 V CC / 48 V CC
Metodă de montare:Flanșă Dimensiunea flanșei motorului: 57,2 mm Lungime: 56 mm Diametrul colierului de centrare: 38 mm Date suplimentare Adâncimea colierului de centrare: 1,6 mm Număr de orificii de montare: 4 Diametrul orificiului de montare: 5 mm 1,6 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,2 mm
Circumferință orificii de montare: 66,6 mm
Conexiune electrică: Cu fir
Frână: Niciuna
Capătul arborelui: Arborele neted
Arborele secundar: Fără capăt secundar al axului
Diametru ax: 6,35 mm
Lungime ax: 21 mm
Cuplu nominal: 0,9 Nm
Cuplu de reținere: 1,02 N·m
Inerție rotor: 0,22 kg·cm²
Rezoluție: unghi de pas de 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 pași totali pe rotație
Eroare de precizie: +/- 6 minute de arc
Frecvență maximă de pornire: 8 kHz
Curent nominal: 5,8 A
Rezistență: 0,5 Ohm (bobină)
Constantă de timp: 3,3 ms
Forță radială maximă Fr: 40 N (al doilea capăt al arborelui) / 24 N (primul capăt al arborelui)
Forță axială maximă Fa: 100 N (forță de tracțiune) / 8,4 N (forță de compresiune)
Durată de viață: 20.000 ore (rulment)
Accelerație unghiulară: 200.000 rad/s²
Caracteristici de mediu
Standarde: IEC 50347, IEC 60072-1
Tip de răcire: Convecție naturală
Temperatură ambiantă de funcționare: -25...40 °C
Temperatură ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducerea performanței
Umiditate relativă: 15...85 % fără condensare
Rezistență la vibrații: 20 m/s² maxim, categoria A conform IEC 60034-14
Clasă de protecție IP: IP56 complet, cu excepția manșonului arborelui / IP41 fără etanșarea arborelui conform IEC 60034-5
Clasa de temperatură: F înfășurare conform IEC 60034-1
