Motorul pas cu pas trifazic Schneider Electric BRS368W130ABA face parte din familia de produse Lexium SD3, care oferă o soluție fiabilă de control al mișcării pentru aplicații industriale. Acest motor de precizie este ideal pentru sarcini de automatizare care necesită poziționare precisă și cuplu constant la viteze diferite. Modelul BRS368W130ABA are un cuplu de reținere remarcabil de 1,7 Nm, ceea ce îl face o alegere excelentă pentru aplicații cu sarcină medie. Motorul are o dimensiune a flanșei de 57,2 mm și un capăt de arbore neted cu un diametru de 8 mm și o lungime de 21 mm, ceea ce îl face ușor de montat în diverse sisteme mecanice. Lungimea totală a motorului este de 116 mm, diametrul colierului central este de 38 mm, iar orificiile de montare sunt dispuse într-un cerc cu un diametru de 66,6 mm, care respectă standardele industriale. Acest motor pas cu pas oferă o flexibilitate remarcabilă în ceea ce privește rezoluția, deoarece poate fi utilizat cu unghiuri de pas cuprinse între 1,8° și 0,036°, permițând setări de 200-10.000 pași/rotație. Viteza mecanică maximă este de 3000 rpm, curentul nominal este de 0,9 A, iar rezistența bobinei este de 25 Ohmi. Motorul are 6 poli și o tensiune de alimentare de 230 V CA / 325 V CC. Constanta de timp este de 4,6 ms, ceea ce asigură un timp de răspuns rapid la semnalele de control. Frecvența maximă de pornire este de 8,5 kHz, iar eroarea de precizie este de numai +/- 6 minute de arc. Modelul BRS368W130ABA este dotat cu o cutie de borne pentru conectarea electrică și nu are frână de reținere. Motorul are protecție IP41 pentru rulmentul arborelui, în timp ce restul motorului are protecție IP56 conform IEC 60034-5, ceea ce îl face ideal pentru utilizarea în medii industriale. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +40 °C, iar intervalul de temperatură de depozitare este cuprins între -25 °C și +70 °C. Umiditatea relativă poate fi între 15-85% fără condens. Motorul este răcit prin convecție naturală și are o rezistență la vibrații de 20 m/s² conform IEC 60034-14.

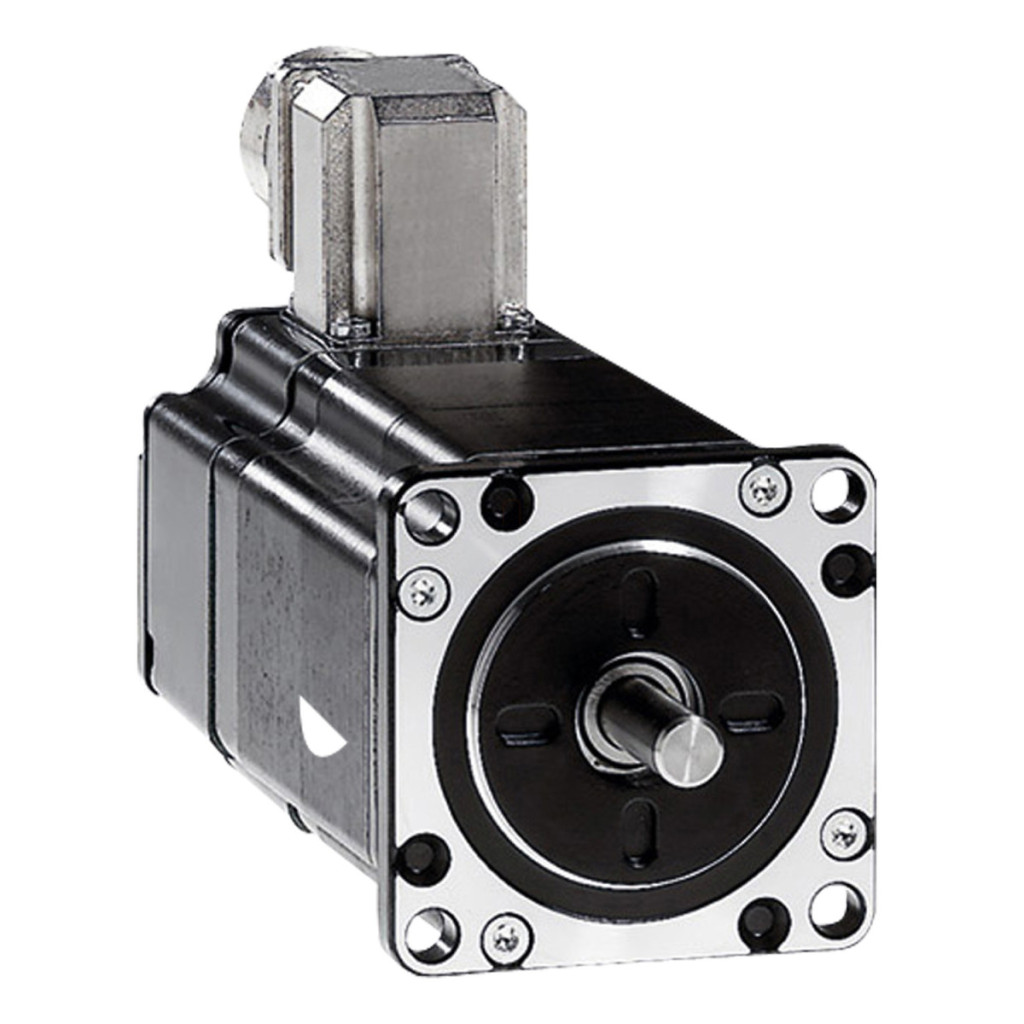

Schneider Electric Lexium SD3 - BRS368W130ABA - Motor pas cu pas BRS 3f, 57 mm, 1,7 Nm, lungime motor 79 mm, date tehnice pentru acționarea motorului pas cu pas
Caracteristici generale
Familia de produse: Lexium SD3
Tipul produsului: Motor de control al mișcării
Denumirea scurtă a dispozitivului: BRS3
Tipul motorului: Motor pas cu pas trifazic
Numărul polilor motorului: 6
Caracteristici electrice
Limite de tensiune de alimentare: 230 V c.a. / 325 V c.c.
Curent nominal: 0,9 A
Rezistență: 25 Ohm (bobină)
Constantă de timp: 4,6 ms
Caracteristici mecanice
Cuplu de reținere: 1,7 N.m
Cuplu nominal: 1,5 N.m
Cuplu de reținere maxim: 1,53 N.m
Cuplu de reținere continuu: 1,53 N.m
Cuplu de inerție al rotorului: 0,38 kg.cm²
Viteză mecanică maximă: 3000 rpm
Frecvență maximă de pornire: 8,5 kHz
Eroare de precizie: +/- 6 minute de arc
Accelerație unghiulară: 200000 rad/s²
Rezoluție
Unghi de pas: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036°
Număr de pași pe rotație: 200, 400, 500, 1000, 2000, 4000, 5000, 10000
Caracteristici fizice
Suport de montare: Flanșă
Dimensiunea flanșei motorului: 57,2 mm
Lungime: 116 mm
Diametrul colierului de centrare: 38 mm
Adâncimea colierului de centrare: 1,6 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,2 mm
Diametru distanță între orificii de montare: 66,6 mm
Conexiune electrică:Cutie de borne Frână de reținere: Niciuna Capătul arborelui: Arborele neted Al doilea capăt al arborelui: Fără al doilea capăt de ax
Diametru ax: 8 mm
Lungime ax: 21 mm
Date privind capacitatea de încărcare
Forță radială maximă Fr: 25 N (al doilea capăt de ax), 50 N (primul capăt al axului)
Forță axială maximă Fa: 100 N (forță de tracțiune), 8,4 N (forță de compresiune)
Durata de viață a rulmentului: 20.000 ore
Caracteristici de mediu
Tip de răcire: Convecție naturală
Temperatura ambiantă de funcționare: -25...40 °C
Temperatura ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducerea performanței
Umiditate relativă: 15...85% fără condensare
Rezistență la vibrații: 20 m/s² maxim, clasa A conform IEC 60034-14
Clasa de protecție IP: IP41 etanșare arbore (conform IEC 60034-5), IP56 pentru întregul motor, cu excepția etanșării arborelui (conform IEC 60034-5)
Clasa de temperatură: înfășurare F conform IEC 60034-1
Standarde
Conformitate: IEC 50347, IEC 60072-1
