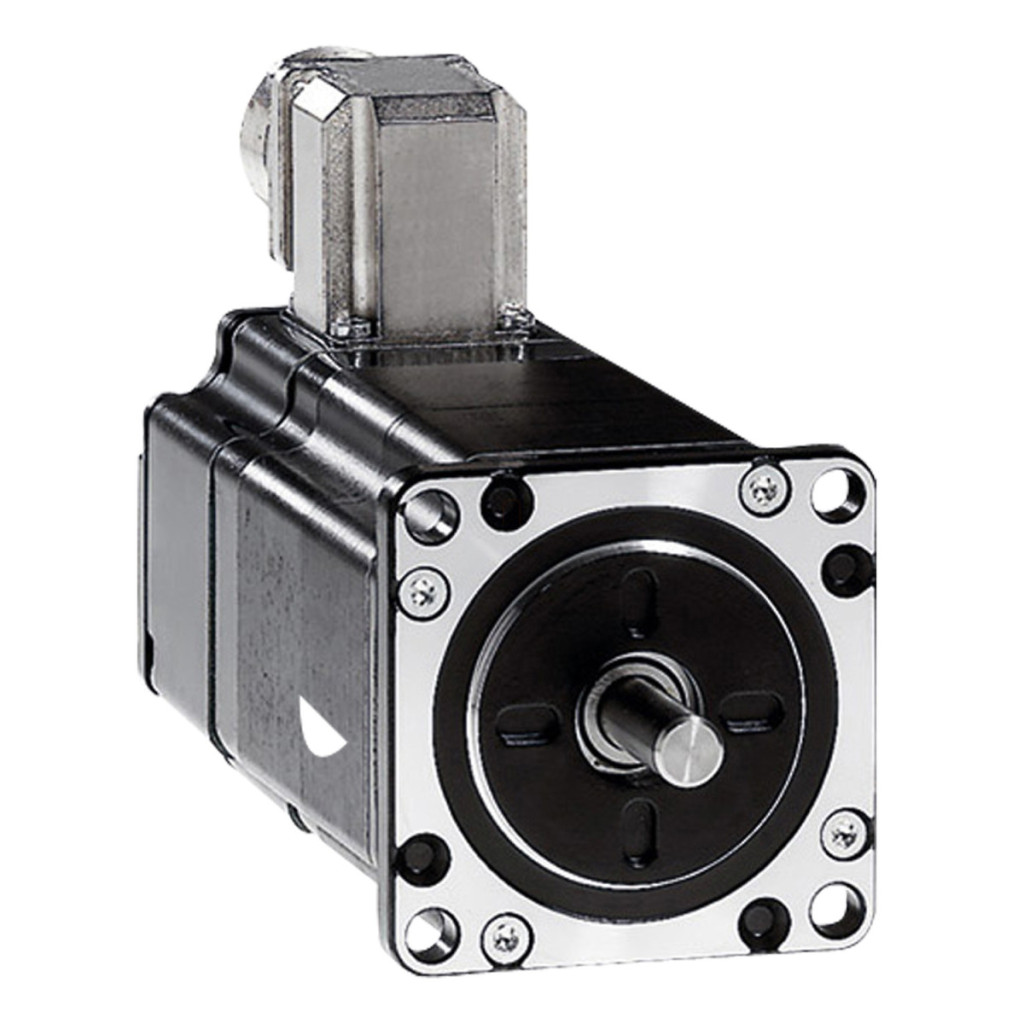

Motorul pas cu pas trifazat BRS368W130ACA din seria Lexium SD3 de la Schneider Electric este o alegere excelentă pentru aplicații industriale care necesită control de precizie. Acest motor cu cuplu de 1,7 Nm a fost optimizat special pentru sistemele de control al mișcării Lexium SD3, asigurând compatibilitate perfectă și performanță maximă. Motorul are caracteristici tehnice remarcabile: o viteză mecanică maximă de 3000 rpm, un design cu 6 poli și o gamă de tensiune de alimentare de 230 V CA sau 325 V CC. Motorul are un arbore neted cu un diametru de 8 mm și o lungime de 21 mm, care asigură o conexiune precisă la elementele acționate. BRS368W130ACA nu are frână încorporată, ceea ce poate fi un avantaj în unele aplicații datorită designului său mai simplu. Conectarea se face printr-un conector practic, care facilitează instalarea și întreținerea. Motorul permite o poziționare precisă cu rezoluție variabilă: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° sau 0,036°, ceea ce înseamnă 200-10000 pași totali pe rotație. Eroarea de precizie de +/- 6 minute de arc permite aplicații extrem de precise. Parametrii tehnici ai motorului includ, de asemenea, un curent nominal de 0,9 A, o rezistență a bobinei de 25 Ohm, o constantă de timp de 4,6 ms și o accelerație unghiulară impresionantă de 200.000 rad/s². Rulmenții au o durată de viață de 20.000 de ore, ceea ce garantează o funcționare fiabilă pe termen lung. Motorul are o dublă clasificare IP: IP41 pentru trecerea arborelui și IP56 pentru restul motorului, în conformitate cu standardul internațional IEC 60034-5. În ceea ce privește mediul de funcționare, motorul BRS368W130ACA poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +40 °C, cu un interval de temperatură de depozitare de la -25 °C la +70 °C. În ceea ce privește umiditatea relativă, poate funcționa între 15-85% fără condens. Motorul poate fi utilizat la altitudini de până la 1000 de metri deasupra nivelului mării, fără pierderi de performanță. Motorul este răcit prin convecție naturală și nu necesită răcire externă. În ceea ce privește rezistența la vibrații, acesta are o valoare maximă de 20 m/s², ceea ce corespunde clasei A din standardul IEC 60034-14. Înfășurarea motorului este de clasa F conform IEC 60034-1. Acest motor Schneider Electric BRS368W130ACA este alegerea ideală pentru robotică, mașini de ambalat, sisteme de distribuție, mașini CNC și alte aplicații în care poziționarea precisă și performanța fiabilă sunt esențiale. Specificațiile tehnice ale motorului sunt conforme cu standardele internaționale IEC 50347 și IEC 60072-1, asigurând compatibilitatea globală.
Date tehnice BRS368W130ACA
Caracteristici generale
Familia de produse: Lexium SD3
Tipul produsului: Motor de control al mișcării
Denumirea scurtă a dispozitivului: BRS3
Tipul motorului: Motor pas cu pas trifazat
Numărul de poli ai motorului: 6
Caracteristici electrice
Limite de tensiune de alimentare: 230 V c.a. / 325 V c.c.
Curent nominal: 0,9 A
Rezistență: 25 Ohm (bobină)
Constantă de timp: 4,6 ms
Caracteristici mecanice
Viteză mecanică maximă: 3000 rpm
Montare: Flanșă
Dimensiunea flanșei motorului: 57,2 mm
Lungime: 116 mm
Diametrul colierului de centrare: 38 mm
Adâncimea colierului de centrare: 1,6 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,2 mm
Diametru cerc orificii de montare: 66,6 mm
Conexiune electrică: Conector
Frână de reținere: Niciuna
Capătul arborelui: Arborele neted
Al doilea arbore: Fără capăt al doilea al axului
Diametru ax: 8 mm
Lungime ax: 21 mm
Caracteristici cuplu
Cuplu nominal: 1,5 Nm
Cuplu maxim continuu: 1,53 N·m
Cuplu continuu: 1,53 N·m
Cuplu de reținere: 1,7 N·m
Cuplu de inerție al rotorului: 0,38 kg.cm²
Precizie
Rezoluție: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° unghi de pas
Număr de pași pe rotație: 200, 400, 500, 1000, 2000, 4000, 5000, 10000
Eroare de precizie: +/- 6 minute de arc
Frecvență maximă de pornire: 8,5 kHz
Capacitate de încărcare mecanică
Forță radială maximă Fr: 25 N (al doilea capăt al arborelui), 50 N (primul capăt al arborelui)
Forță axială maximă Fa: 100 N (forță de tracțiune), 8,4 N (împingere)
Accelerație unghiulară: 200000 rad/s²
Condiții de mediu
Tip de răcire: Convecție naturală
Temperatură ambiantă de funcționare: -25...40 °C
Temperatură ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducerea performanței
Umiditate relativă: 15...85 % fără condensare
Rezistență la vibrații: maxim 20 m/s², clasa A conform IEC 60034-14
Grad de protecție IP: IP41 etanșare arbore: conform IEC 60034-5, IP56 în ansamblu, cu excepția etanșării arborelui: conform IEC 60034-5
Clasă de temperatură: F înfășurare conform IEC 60034-1
Standarde
Conformitate: IEC 50347, IEC 60072-1
