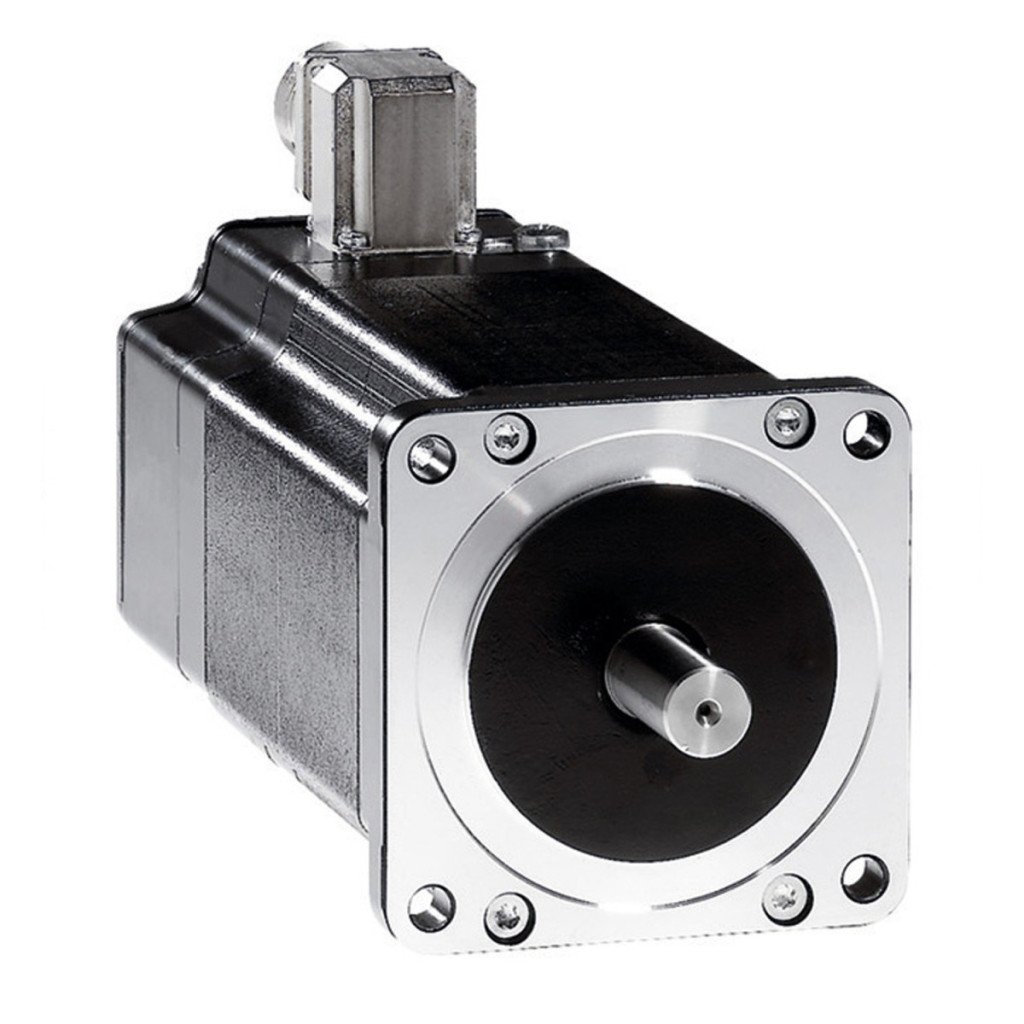

Motorul pas cu pas trifazic Schneider Electric Lexium SD3 BRS39AW270ABA este o alegere excelentă pentru aplicații industriale care necesită poziționare precisă și control precis al vitezei. Acest motor compact, cu un cuplu de 4,52 Nm, este ideal pentru sarcini de automatizare, în special în domenii în care funcționarea fiabilă și controlul precis al mișcării sunt cerințe esențiale. Produsul face parte din familia de produse Lexium SD3 a Schneider Electric, recunoscută pe scară largă, care garantează o durată lungă de viață și performanțe excelente. Parametrii tehnici ai motorului pas cu pas BRS39AW270ABA sunt impresionanți: arborele cu diametrul de 9,5 mm și clasa de toleranță h6 și lungimea arborelui de 97,5 mm (+0,6/-0,8) asigură o conexiune mecanică fiabilă la elementele acționate. Motorul are o cutie de borne (cutie terminală) și este fabricat într-un design fără frână. Diametrul colierului de centrare este de 73 mm cu clasa de toleranță h8, iar cheia Woodruff 3x5 în conformitate cu DIN 6888 asigură o potrivire precisă și o transmisie a cuplului. Intrarea cablului se face printr-un presetup ISO M20 x 1,5, care îndeplinește cerințele pentru utilizarea în medii industriale. Caracteristicile de performanță ale motorului pas cu pas BRS39AW270ABA sunt remarcabile. Motorul atinge valorile de cuplu specificate cu o rezoluție de 1000 pași/rotație, funcționând la tensiunea nominală a magistralei de curent continuu și la curentul nominal de fază. Caracteristicile cuplului motorului arată clar diferența dintre cuplul de tragere și cuplul de tracțiune, ceea ce reprezintă o informație importantă pentru selectarea aplicației potrivite. Cuplul de inerție al rotorului motorului este exprimat în kg·cm², iar inerția maximă a sarcinii este, de asemenea, inclusă în datele tehnice, ceea ce reprezintă o informație esențială pentru proiectanții de sisteme. Graficele cuplu-frecvență (viteză) ajută la determinarea intervalului optim de funcționare pentru diferite aplicații, acoperind un interval de frecvență de la 0,1 kHz la 100 kHz. Motorul pas cu pas Schneider Electric BRS39AW270ABA este versatil și poate fi utilizat pentru o varietate de sarcini de automatizare industrială, cum ar fi mașini de ambalat, aplicații de imprimare, mașini textile, echipamente de fabricare a semiconductoarelor, echipamente medicale și de laborator, precum și CNC și alte mașini-unelte. Capacitatea de poziționare precisă, cuplul fiabil și gama largă de viteze fac acest motor ideal pentru aplicații în care controlul precis al mișcării este esențial. Motorul BRS39AW270ABA este recomandat în special pentru aplicații care necesită mișcare pas cu pas de înaltă precizie, menținând în același timp un cuplu adecvat în condiții de sarcină variabile.
Schneider Electric Lexium SD3 - BRS39AW270ABA - Motor pas cu pas BRS 3f, 85 mm, 4,52 Nm, lungime motor 98 mm, date tehnice pentru acționarea motorului pas cu pas
Caracteristici fizice
Lungime arbore (L): 97,5 mm (+0,6/-0,8)
Diametru arbore (ØW): 9,5 mm h6
Diametru colier de centrare (ØZ): 73 mm h8
Cheie Woodruff: 3 x 5 conform standardului DIN 6888
Intrare cablu: Garnitură ISO M20 x 1,5
Caracteristici de performanță
Cuplu: 4,52 N·m
Măsurare: 1000 pași/rotație, la tensiunea nominală a magistralei CC și curentul de fază
Cuplu de inerție al rotorului: kg·cm²
Cuplu de extragere: marcat cu curba 1 pe diagrama caracteristică
Cuplu de inserție: marcat cu curba 2 pe diagrama caracteristică
Inertia maximă a sarcinii: marcat cu curba 3 pe diagrama caracteristică
Date generale
Tip: motor pas cu pas trifazat
Frână: neîncorporată
Metodă de conectare: cutie de borne
