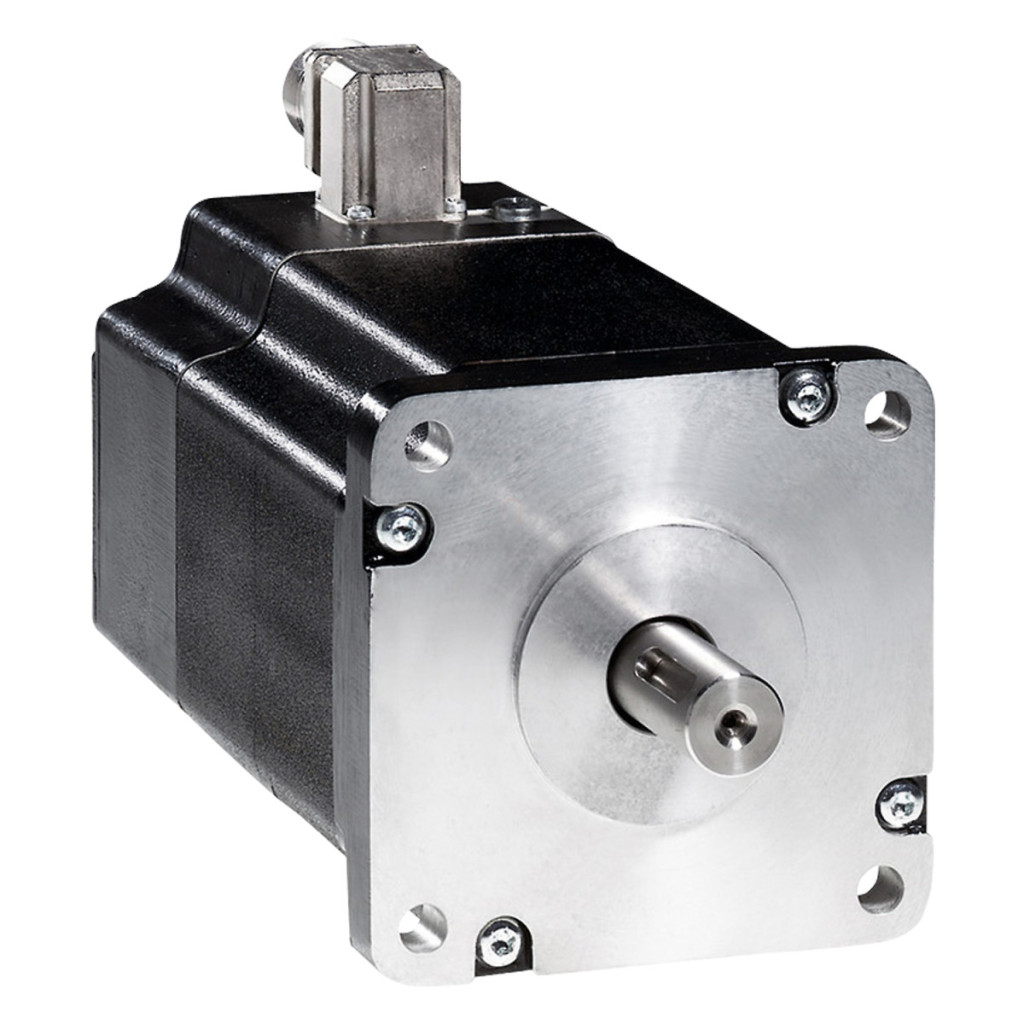

Motorul pas cu pas trifazic Schneider Electric BRS3ACW850ABA este o soluție de control al mișcării extrem de precisă și fiabilă, ideală pentru aplicații de automatizare industrială. Proiectat pentru familia de produse Lexium SD3, acest motor oferă un cuplu ridicat într-un design compact, fiind alegerea perfectă pentru sarcini care necesită poziționare de precizie. Motorul pas cu pas BRS3ACW850ABA are un cuplu de reținere remarcabil de 13,5 Nm, permițând mișcarea precisă a sarcinilor grele. Motorul are o viteză mecanică maximă de 3000 rpm, asigurând o funcționare rapidă și eficientă. Arborele motorului cu diametrul de 19 mm este echipat cu o cheie paralelă pentru o transmisie sigură a puterii, iar lungimea arborelui este de 40 mm, ceea ce permite utilizarea într-o gamă largă de aplicații. Lungimea totală a motorului este de 180 mm, ceea ce permite instalarea compactă în mașini. Motorul pas cu pas BRS3 are o rezoluție excelentă, disponibilă în mai multe opțiuni: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° și 0,036°, ceea ce înseamnă o gamă de 200-10.000 pași/rotație. Această precizie excepțională asigură o acuratețe de +/- 6 minute de arc în poziționare. Motorul are un cuplu nominal de 12 Nm și un cuplu maxim de 11,42 Nm. Motorul are 6 poli, o tensiune de alimentare de 230 V CA sau 325 V CC și un curent nominal de 4,1 A. Rezistența înfășurării este de 1,8 ohmi, iar constanta de timp este de 22 ms. Frecvența maximă de pornire a motorului este de 4,7 kHz, ceea ce permite un răspuns rapid. Motorul BRS3ACW850ABA este montat cu o flanșă, dimensiunea flanșei este de 110 mm, diametrul colierului de centrare este de 56 mm, iar adâncimea acestuia este de 3 mm. Există 4 orificii de montare cu un diametru de 9 mm, iar diametrul cercului orificiilor de montare este de 125,86 mm. Conexiunea electrică se realizează cu o cutie de borne, iar presetupa este ISO M20 x 1,5. Motorul nu are frână de reținere sau un al doilea capăt al arborelui. Cuplul de inerție al rotorului motorului este de 10,5 kg·cm², ceea ce este avantajos pentru pornirea și oprirea rapidă. Forța radială maximă la capătul frontal al arborelui este de 300 N, iar forța axială maximă este de 330 N pentru forța de tracțiune și de 60 N pentru forța de compresiune. Rulmenții au o durată de viață de 20.000 de ore de funcționare, iar accelerația unghiulară a motorului este de 200.000 rad/s². Greutatea netă a produsului este de 8,2 kg.
Schneider Electric Lexium SD3 - BRS3ACW850ABA - Motor pas cu pas BRS 3f, 85 mm, 13,5 Nm, lungime motor 180 mm, date tehnice pentru acționarea motorului pas cu pas
Caracteristici principale
Familia de produse: Lexium SD3
Tipul produsului: Motor de control al mișcării
Denumirea scurtă a dispozitivului: BRS3
Viteza mecanică maximă: 3000 rpm
Tip motor: Motor pas cu pas trifazat
Număr de poli ai motorului: 6
Limite tensiune de alimentare: 230 V c.a. / 325 V c.c.
Metodă de montare: Flanșă
Dimensiunea flanșei motorului: 110 mm
Lungime: 180 mm
Diametrul colierului de centrare: 56 mm
Informații suplimentare
Adâncimea colierului de centrare: 3 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Diametru cerc orificii de montare: 125,86 mm
Conexiune electrică: Cutie de borne
Frână de reținere: Niciuna
Capătul arborelui: Blocare paralelă
Al doilea arbore: Fără capăt al doilea ax
Diametru ax: 19 mm
Lungime ax: 40 mm
Cuplu nominal: 12 N.m
Cuplu maxim în regim staționar: 11,42 N.m
Cuplu de menținere continuu: 11,42 N.m
Cuplu de menținere: 13,5 N.m
Cuplu de inerție al rotorului: 10,5 kg.cm²
Rezoluție: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° unghi de pas / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 pași totali pe rotație
Eroare de precizie: +/- 6 minute de arc
Frecvență maximă de pornire: 4,7 kHz
Curent nominal: 4,1 A
Rezistență: 1,8 ohmi (bobină)
Constantă de timp: 22 ms
Forță radială maximă Fr: 150 N (al doilea capăt al arborelui) / 300 N (primul capăt al arborelui)
Forță axială maximă Fa: 330 N (forță de tracțiune) / 60 N (forță de compresiune)
Durată de viață în ore: 20.000 h (rulment)
Accelerație unghiulară: 200.000 rad/s²
Condiții de mediu
Standarde: IEC 50347, IEC 60072-1
Tip de răcire: Convecție naturală
Temperatură ambiantă de funcționare: -25...40 °C
Temperatură ambiantă de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducerea performanței Umiditate relativă: 15...85 % fără condensare Rezistență la vibrații: 20 m/s² maxim, Categoria A conform IEC 60034-14
Clasa de protecție IP: IP41 manșon arbore: conform IEC 60034-5 / IP56 complet, cu excepția manșonului arborelui: conform IEC 60034-5
Clasa de temperatură: F înfășurare conform IEC 60034-1
