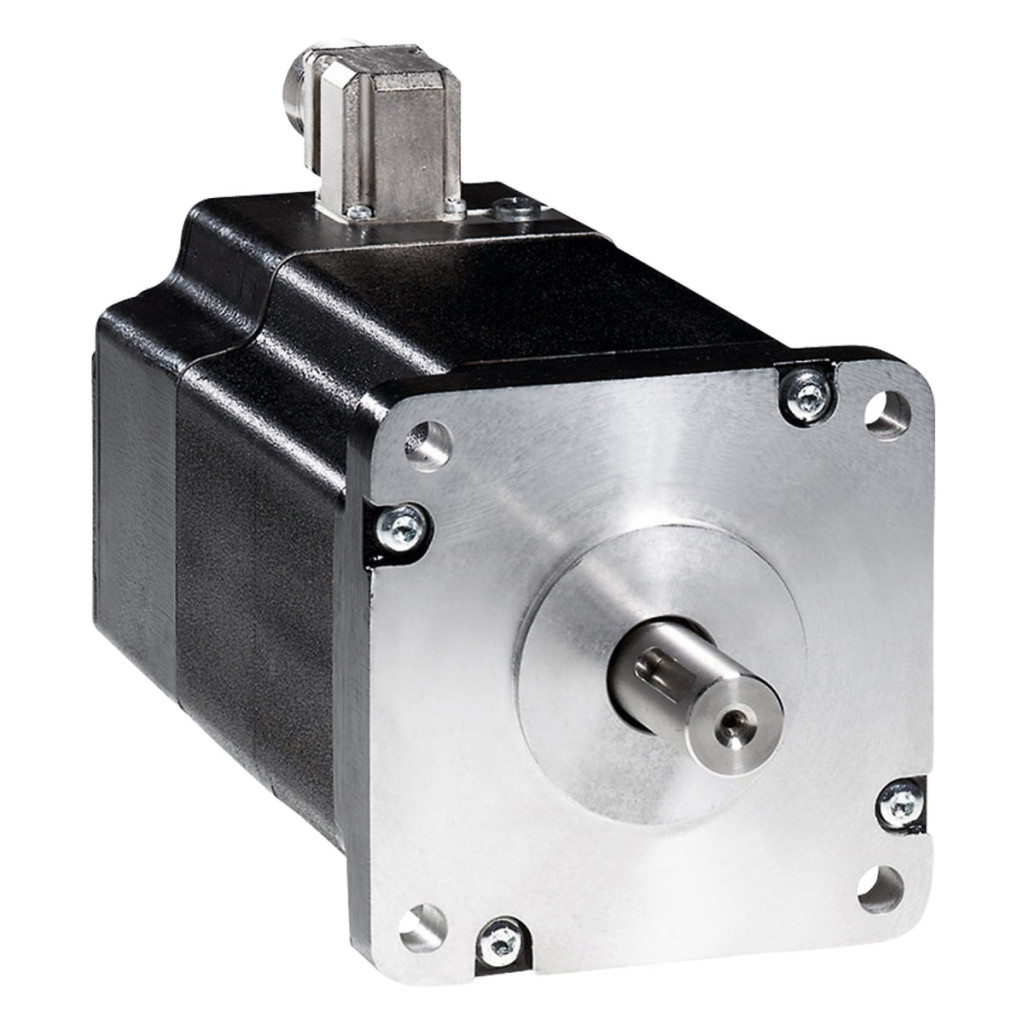

Motorul pas cu pas trifazic Schneider Electric BRS3ACW850ACA este un produs performant din seria Lexium SD3, oferind un cuplu de reținere remarcabil de 13,5 Nm. Acest motor robust este alegerea ideală pentru aplicații industriale de precizie, unde acuratețea și cuplul ridicat sunt cerințe esențiale. Motorul cu lungimea de 180 mm are un diametru al arborelui de 19 mm și caneluri paralele, într-un design fără frână, cu conector. Motorul din seria BRS3 are o viteză mecanică maximă de 3000 rpm, ceea ce permite utilizarea sa într-o gamă largă de aplicații. Motorul are 6 poli și poate fi alimentat de la o tensiune de alimentare de 230 V c.a. sau 325 V c.c. Este montat cu o flanșă, dimensiunea flanșei motorului este de 110 mm, iar diametrul colierului de centrare este de 56 mm (cu o adâncime de 3 mm). Motorul poate fi montat folosind 4 orificii cu un diametru de 9 mm, care sunt situate pe un cerc cu un diametru de 125,86 mm. Motorul are caracteristici de performanță excelente: cuplu nominal de 12 Nm, cuplu de oprire continuu și maxim de 11,42 Nm și cuplu de menținere de 13,5 Nm. Cuplul de inerție al rotorului său este de 10,5 kg·cm². Motorul are o rezoluție extrem de versatilă, cu 8 setări diferite ale unghiului de pas: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° și 0,036°. Aceasta corespunde la 200-10000 pași completi/rotație, permițând o precizie de poziționare remarcabilă. Eroarea de precizie este de numai ±6 minute de arc, ceea ce este ideal pentru aplicații de precizie. Motorul are o frecvență maximă de pornire de 4,7 kHz, un curent nominal de 4,1 A, o rezistență a bobinei de 1,8 Ohm și o constantă de timp de 22 ms. Datele privind capacitatea sa de încărcare sunt remarcabile: forța radială maximă la capătul punții față este de 300 N, în timp ce forța axială maximă poate fi de 330 N forță de tracțiune și 60 N forță de compresiune. Rulmenții săi au o durată de viață de 20.000 de ore și o accelerație unghiulară de 200.000 rad/s². Poate fi răcit prin convecție naturală și are o temperatură de funcționare cuprinsă între -25 și 40 °C și o temperatură de depozitare cuprinsă între -25 și 70 °C. Poate fi utilizat fără reducerea puterii până la o altitudine de 1000 m deasupra nivelului mării, cu o toleranță la umiditate relativă de 15...85% fără condens. Protecție: IP41 la trecerea arborelui, IP56 în alte părți (conform IEC 60034-5). Are o înfășurare de clasă de temperatură F conform IEC 60034-1. Curbele de performanță ale motorului pas cu pas BRS3ACW850ACA arată că la 1000 pași/rotație, tensiune nominală a magistralei de curent continuu și curent de fază, motorul oferă caracteristici excelente de cuplu. Produsul este conform cu standardele IEC 60072-1 și IEC 50347, cu o rezistență la vibrații de până la 20 m/s², în conformitate cu IEC 60034-14 categoria A. Acest motor pas cu pas fiabil este ideal pentru utilizarea în sisteme de automatizare, mașini-unelte de precizie, robotică și alte aplicații de înaltă precizie.
Specificații tehnice BRS3ACW850ACA
Caracteristici cheie
Familia de produse: Lexium SD3
Tipul produsului sau al componentei: Motor de control al mișcării
Denumirea scurtă a dispozitivului: BRS3
Viteza mecanică maximă: 3000 rpm
Tip motor: Motor pas cu pas trifazat
Număr de poli ai motorului: 6
Limite tensiune de alimentare: 230 V c.a., 325 V c.c.
Metodă de montare: Flanșă
Dimensiune flanșă motor: 110 mm
Lungime: 180 mm
Diametru colier de centrare: 56 mm
Date suplimentare
Adâncime colier de centrare: 3 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Diametru cerc orificii de montare: 125,86 mm
Conexiune electrică: Conector
Frână de reținere: Niciuna
Capătul arborelui: Blocare paralelă
Al doilea arbore: Fără capăt al doilea ax
Diametru ax: 19 mm
Lungime ax: 40 mm
Cuplu nominal: 12 N·m
Cuplu maxim de oprire: 11,42 N·m
Cuplu de oprire continuu: 11,42 N·m
Cuplu de reținere: 13,5 N·m
Cuplu de inerție al rotorului: 10,5 kg·cm²
Rezoluție: unghi de pas de 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036°; 200, 400, 500, 1000, 2000, 4000, 5000, 10000 pași totali/rotație
Eroare de precizie: ±6 minute de arc
Frecvență maximă de pornire: 4,7 kHz
Curent nominal: 4,1 A
Rezistență: 1,8 ohmi (înfășurare)
Constantă de timp: 22 ms
Forță radială maximă Fr: 150 N (capătul al doilea al arborelui), 300 N (primul capăt al arborelui)
Forță axială maximă Fa: 330 N (forță de tracțiune), 60 N (forță de compresiune)
Durată de viață în ore: 20.000 h (rulment)
Accelerație: 200.000 rad/s²
Caracteristici de mediu
Standarde: IEC 60072-1, IEC 50347
Tip de răcire: Convecție naturală
Temperatură ambiantă de funcționare: -25...40 °C
Temperatură ambiantă de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducerea puterii Umiditate relativă: 15...85% fără condensare Rezistență la vibrații: maximum 20 m/s², Categoria A conform IEC 60034-14
Clasa de protecție IP: IP41 la etanșarea arborelui, IP56 la alte părți, conform IEC 60034-5
Clasa de temperatură: F înfășurare conform IEC 60034-1
