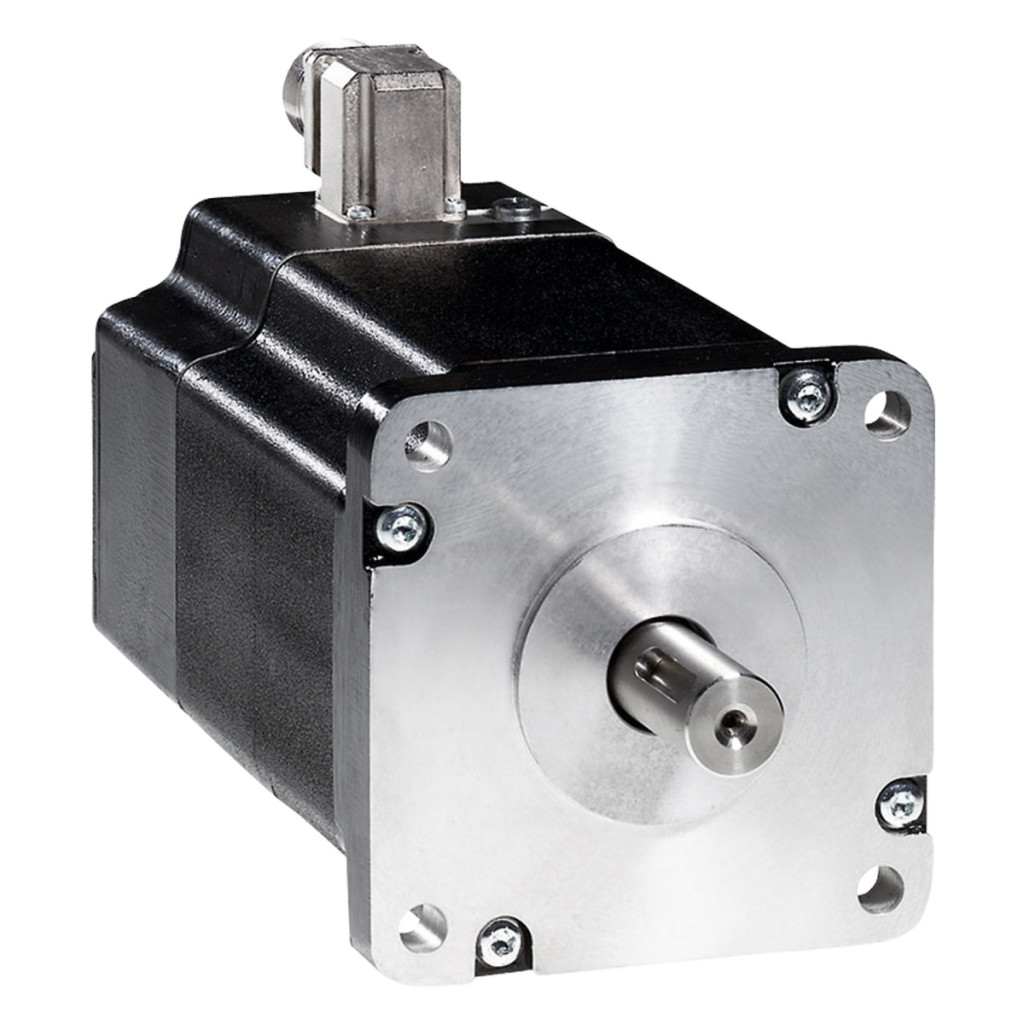

Motorul pas cu pas trifazic Schneider Electric BRS3ADW850ABA face parte din familia de produse Lexium SD3, care permite un control precis al mișcării. Acest motor de înaltă performanță este proiectat special pentru aplicații industriale în care poziționarea precisă și funcționarea fiabilă sunt cerințe esențiale. Motorul din seria BRS3 oferă un cuplu de reținere de 19,7 Nm, ceea ce îl face o alegere excelentă pentru aplicații grele. În ceea ce privește specificațiile tehnice, motorul are un cuplu de reținere impresionant de 19,7 Nm, împreună cu un cuplu nominal de 16,5 Nm și un cuplu maxim de 16,45 Nm. Motorul are o viteză mecanică maximă de 3000 rpm, ceea ce permite o gamă largă de funcționare. Motorul are 6 poli și o gamă de tensiune de alimentare de 230V AC sau 325V DC. Motorul are un curent nominal de 4,75A, o rezistență a bobinei de 1,9 Ohm și o constantă de timp de 22 ms. Frecvența de pornire a motorului poate fi de maximum 4,7 kHz. Cuplul de inerție al rotorului este de 16 kg.cm². Motorul pas cu pas BRS3ADW850ABA are o montare cu flanșă, dimensiunea flanșei motorului este de 110 mm, diametrul colierului de centrare este de 56 mm, iar adâncimea acestuia este de 3 mm. Diametrul arborelui este de 19 mm, lungimea de 40 mm, canelat paralel conform DIN 6885 (6 x 6 x 25 mm). Lungimea totală a motorului este de 228 mm și nu are un al doilea capăt al arborelui sau o frână de reținere. Conexiunea electrică este asigurată de o cutie de borne, care poate fi conectată printr-o intrare de cablu ISO M20 x 1,5. Una dintre caracteristicile remarcabile ale motorului pas cu pas BRS3ADW850ABA este poziționarea sa precisă. Rezoluția sa este extrem de flexibilă: poate fi utilizat cu unghiuri de pas de 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° și 0,036°, ceea ce corespunde la 200, 400, 500, 1000, 2000, 4000, 5000, 10000 pași totali pe rotație. Eroarea de precizie a poziționării este de +/- 6 minute de arc. Motorul este răcit prin convecție naturală, ceea ce permite o funcționare mai simplă. În ceea ce privește capacitatea de încărcare mecanică, forța radială maximă a motorului este de 300 N la capătul frontal al arborelui, în timp ce forța axială maximă este de 330 N în direcția de tragere și de 60 N în direcția de împingere. Rulmenții au o durată de viață de 20.000 de ore de funcționare, iar accelerația motorului poate ajunge la 200.000 rad/s². Motorul are un grad de protecție IP41 la conexiunea arborelui și IP56 pentru restul motorului, în conformitate cu IEC 60034-5. Clasa de temperatură a înfășurării este F, în conformitate cu IEC 60034-1. În ceea ce privește domeniul de aplicare, motorul pas cu pas BRS3ADW850ABA este ideal pentru sarcini de automatizare industrială care necesită poziționare precisă și cuplu ridicat, cum ar fi mașini de ambalat, imprimante, echipamente de prelucrare sau aplicații robotice speciale. Motorul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +40 °C și poate fi utilizat la altitudini de până la 1000 de metri deasupra nivelului mării, fără pierderi de performanță. Umiditatea relativă poate fi cuprinsă între 15 și 85 %, fără condens. Motorul are o rezistență la vibrații de 20 m/s² și este conform cu standardele IEC 60072-1 și IEC 50347.
Date tehnice BRS3ADW850ABA
Caracteristici principale
Familia de produse: Lexium SD3
Tipul produsului: Motor de control al mișcării
Denumire scurtă: BRS3
Viteză mecanică maximă: 3000 rpm
Tip motor: Motor pas cu pas trifazat
Număr poli motor: 6
Limite tensiune de alimentare: 230 V c.a. / 325 V c.c. Flanșă
Dimensiunea flanșei motorului: 110 mm
Lungime: 228 mm
Diametrul colierului de centrare: 56 mm
Date suplimentare
Adâncimea colierului de centrare: 3 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Diametru cerc orificii de montare: 125,86 mm
Conexiune electrică: Cutie de borne
Frână de fixare: Niciuna
Capătul arborelui: Blocare paralelă
Al doilea capăt al arborelui: Niciuna
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Cuplu nominal: 16,5 N.m
Cuplu maxim în regim permanent: 16,45 N.m
Cuplu de menținere continuu: 16,45 N.m
Cuplu de menținere: 19,7 N.m
Cuplu de inerție al rotorului: 16 kg.cm²
Rezoluție: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° unghi de pas / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 pași completi/rotire
Eroare de precizie: +/- 6 minute de arc
Frecvență maximă de pornire: 4,7 kHz
Curent nominal: 4,75 A
Rezistență: 1,9 Ohm (înfășurare)
Constantă de timp: 22 ms
Forță radială maximă Fr: 150 N (capătul al doilea al arborelui) / 300 N (primul capăt al arborelui)
Forță axială maximă Fa: 330 N (forță de tracțiune) / 60 N (forță de compresiune)
Durată de viață: 20.000 h (rulment)
Accelerație unghiulară: 200.000 rad/s²
Condiții de mediu
Standarde: IEC 60072-1, IEC 50347
Tip de răcire: Convecție naturală
Temperatură ambiantă de funcționare: -25...40 °C
Temperatură ambiantă de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducerea performanței Umiditate relativă: 15...85 % fără condensare
Rezistență la vibrații: 20 m/s² maxim, clasa A conform IEC 60034-14
Clasa de protecție IP: IP41 etanșare arbore: conform IEC 60034-5 / IP56 în ansamblu, cu excepția etanșării arborelui: conform IEC 60034-5
Clasă de temperatură: F bobinare conform IEC 60034-1
