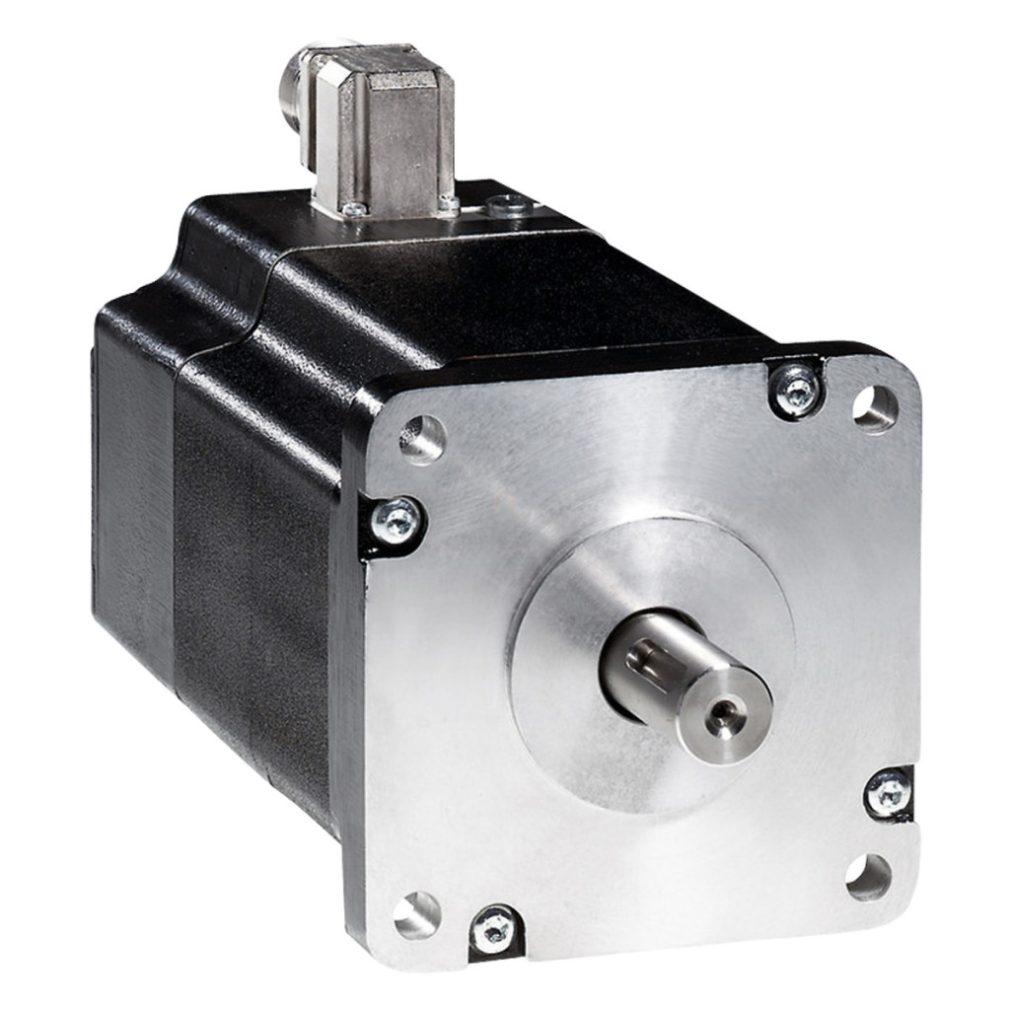

Motorul pas cu pas trifazic Schneider Electric BRS3ADW850ACA este un motor de înaltă performanță compatibil cu familia de produse Lexium SD3, oferind precizie și cuplu remarcabile pentru aplicații industriale. Acest motor pas cu pas robust are un cuplu de reținere de 19,7 Nm, care oferă o forță de reținere excepțională pentru sarcini de poziționare, în timp ce cuplul său nominal este de 16,5 Nm - o alegere ideală pentru soluții de control al mișcării și automatizare de înaltă precizie. Motorul are o viteză mecanică maximă de 3000 rpm, permițând o funcționare rapidă și dinamică. Dispozitivul BRS3 are capacități excepționale de poziționare și poate fi configurat cu 8 setări de rezoluție diferite: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° și 0,036°, ceea ce înseamnă un număr total de pași pe rotație cuprins între 200 și 10.000. Această gamă flexibilă de rezoluții îl face deosebit de potrivit pentru sarcini care necesită control de precizie. Poziționarea precisă este facilitată și mai mult de o eroare de precizie de numai ±6 minute de arc. Motorul BRS3ADW850ACA are un design cu 6 poli, cu limite de tensiune de alimentare între 230 V c.a. și 325 V c.c. Curentul nominal este de 4,75 A, rezistența bobinei este de 1,9 Ohm, iar constanta de timp este de 22 ms. Funcționarea eficientă a motorului este asigurată de răcirea prin convecție naturală și poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +40 °C. Intervalul de temperatură de depozitare este între -25 °C și +70 °C. Motorul are un nivel de protecție remarcabil: IP41 pentru rulmentul arborelui și IP56 pentru restul motorului, ceea ce oferă o protecție adecvată împotriva prafului și umezelii în majoritatea mediilor industriale. Proiectarea mecanică a motorului permite montarea cu flanșă cu o flanșă de motor de 110 mm. Lungimea totală este de 228 mm, diametrul colierului de centrare este de 56 mm, iar adâncimea este de 3 mm. Capătul arborelui motorului este proiectat cu o cheie paralelă, diametrul arborelui este de 19 mm, iar lungimea arborelui este de 40 mm. Flanșa de montare poate fi fixată prin 4 orificii, diametrul orificiilor este de 9 mm, iar diametrul cercului orificiilor este de 125,86 mm. Motorul este conectat electric printr-un conector și nu are frână de reținere. Forța radială maximă la capătul frontal al arborelui este de 300 N, forța axială maximă este de 330 N ca forță de tragere și 60 N ca forță de împingere. Cuplul de inerție al rotorului motorului este de 16 kg·cm², iar accelerația unghiulară maximă este de 200.000 rad/s². BRS3ADW850ACA este proiectat pentru aplicații industriale robuste, dovadă fiind durata de viață a rulmentului de 20.000 de ore. Poate fi utilizat la altitudini de până la 1.000 de metri fără pierderi de performanță și poate rezista la vibrații maxime de 20 m/s². Este alegerea ideală pentru aplicații industriale care necesită poziționare precisă, cuplu ridicat și performanță fiabilă, cum ar fi mașini CNC, mașini de ambalat, linii de producție sau sisteme automate de distribuție.
Schneider Electric Lexium SD3 - BRS3ADW850ACA - Date tehnice motor pas cu pas BRS 3f
Caracteristici cheie
Familia de produse: Lexium SD3
Tipul produsului: Motor de control al mișcării
Denumirea scurtă a dispozitivului: BRS3
Tipul motorului: Motor pas cu pas trifazat
Numărul de poli ai motorului: 6
Viteza mecanică maximă: 3000 rpm
Caracteristici electrice
Limite de tensiune de alimentare: 230 V c.a. / 325 V c.c.
Curent nominal: 4,75 A
Rezistență: 1,9 ohmi (înfășurare)
Constantă de timp: 22 ms
Frecvență maximă de pornire: 4,7 kHz
Caracteristici mecanice
Montare: Flanșă
Dimensiunea flanșei motorului: 110 mm
Lungime: 228 mm
Diametrul colierului de centrare: 56 mm
Adâncimea colierului de centrare: 3 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Diametru cerc orificii: 125,86 mm
Capăt arbore: Blocare paralelă
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Date de performanță
Cuplu nominal: 16,5 N.m
Cuplu maxim de blocare: 16,45 N.m
Cuplu continuu de blocare: 16,45 N.m
Cuplu de menținere: 19,7 N.m
Inerție rotativă: 16 kg.cm²
Eroare de precizie: +/- 6 minute de arc
Rezoluție: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° unghi de pas; 200, 400, 500, 1000, 2000, 4000, 5000, 10000 pași completi/rotație
Forță radială maximă Fr: 150 N (capătul al doilea al arborelui), 300 N (capătul primului arbore)
Forță axială maximă Fa: 330 N (forță de tracțiune), 60 N (forță de compresiune)
Accelerație unghiulară: 200.000 rad/s²
Durată de funcționare: 20.000 h (rulment)
Caracteristici de mediu
Standarde: IEC 50347, IEC 60072-1
Tip de răcire: Convecție naturală
Temperatură ambiantă de funcționare: -25...40 °C
Temperatură ambiantă de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducerea performanței Umiditate relativă: 15...85 % fără condensare Rezistență la vibrații: 20 m/s² maxim, Categoria A conform IEC 60034-14
Protecție IP: IP41 manșon arbore: conform IEC 60034-5, IP56 manșon arbore exclus: conform IEC 60034-5
Clasă de temperatură: F înfășurare conform IEC 60034-1
Conexiune electrică
Tip conexiune: Conector
Frână de reținere: Niciuna
