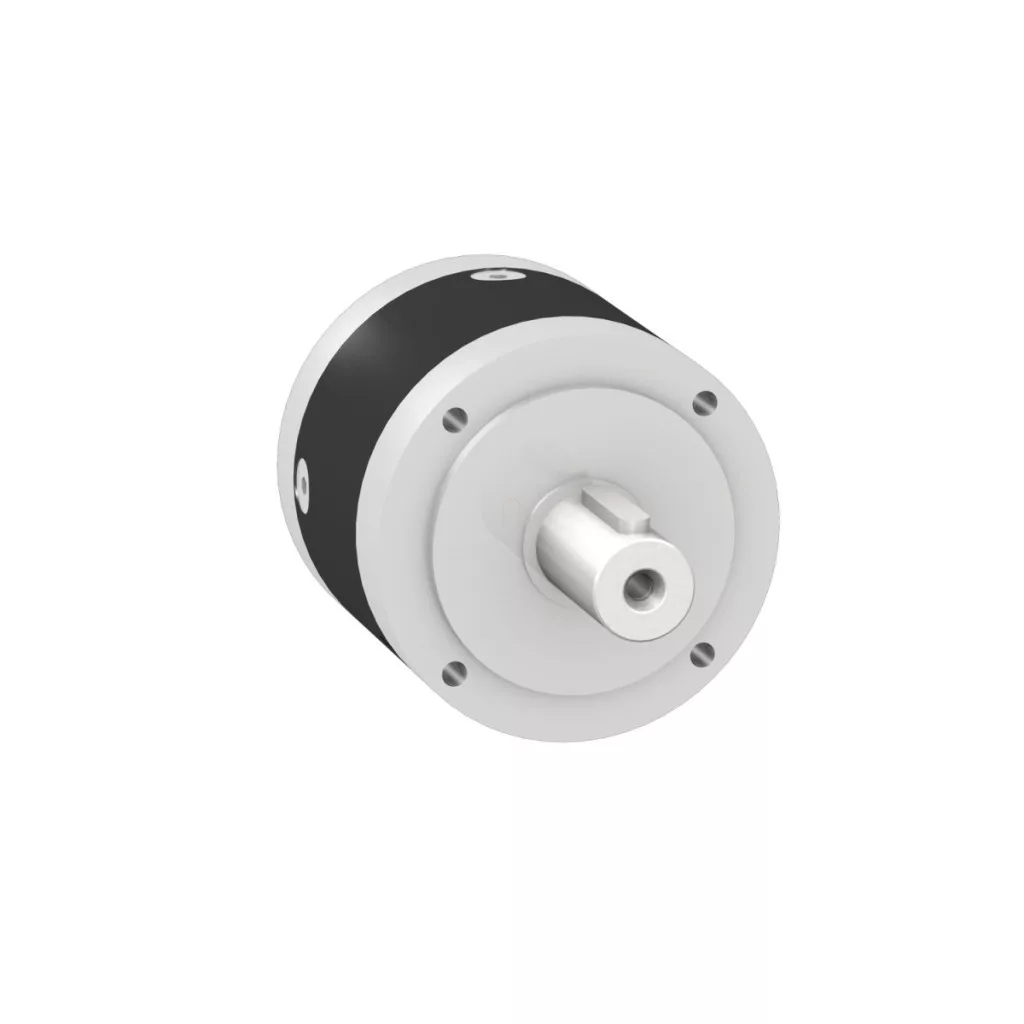

Schneider Electric GBX080020K este un reductor planetar de înaltă performanță, compatibil cu o gamă largă de servomotoare Lexium. Această cutie de viteze de precizie, cu angrenaj cu dinți drepți și diametru exterior de 80 mm, este alegerea ideală pentru sistemele automatizate care necesită poziționare precisă și performanță fiabilă. Cutia de viteze GBX080020K are un raport de transmisie de 20:1, care asigură un echilibru optim între cuplu și viteză. Jocul torsional maxim este de numai 9 minute de arc, ceea ce permite o precizie remarcabilă în aplicațiile de poziționare. Rigiditatea torsională de 6,5 N.m/arcmin asigură o funcționare stabilă chiar și în condiții de sarcină variabilă. Cutia de viteze are un cuplu de ieșire continuu de 120 N.m la 100 rpm la 30 °C, în timp ce cuplul maxim de ieșire poate ajunge la 192 N.m în aceleași condiții. Această performanță îl face ideal pentru mașini de precizie, robotică și alte aplicații industriale. Acționarea GBX080020K este compatibilă cu mai multe familii de servomotoare Lexium, inclusiv Lexium SD3, Lexium 32, Lexium 32i, Lexium 52, Lexium 62 ILM, Lexium ILS, Lexium 62 și Lexium 28. De asemenea, este compatibil cu diverse tipuri de motoare, precum BMI, BMH, BSH, BRS3, ILS, BCH2, SH3, MH3 și ILM, în diverse dimensiuni și configurații. Această compatibilitate flexibilă facilitează integrarea sistemului și extinde gama de aplicații. Cutia de viteze are un diametru de intrare de 19,0 mm și poate fi conectată la diverse servomotoare cu ajutorul unui kit special de adaptare (GBK). Unitatea poate fi montată în orice poziție, astfel încât poate fi instalată în orice direcție. GBX080020K este proiectat pentru durabilitate și durată lungă de viață. Carcasa din aluminiu anodizat negru este ușoară, dar robustă, iar arborele C45 garantează durabilitatea. Cutia de viteze are o durată de viață de 30.000 de ore la 100 rpm și 30 °C, ceea ce înseamnă fiabilitate pe termen lung în medii industriale. Eficiența de 96% asigură o eficiență energetică excelentă. Cutia de viteze este lubrifiată pe toată durata de viață, astfel încât cerințele de întreținere sunt minime. Intervalul de temperatură de funcționare este de la -25 °C la 90 °C, permițând utilizarea în diverse condiții de mediu. Cutia de viteze are protecție IP54 la ieșirea arborelui, oferind o protecție adecvată împotriva prafului și stropilor de apă.
Schneider Electric Lexium SD3 - GBX080020K -cutie de viteze, 80 mm, 20:1, pentru servomotor date tehnice
Caracteristici principale
Tip: Cutie de viteze planetară cu dinți drepți
Compatibilitate: Lexium SD3, Lexium 32, Lexium 32i, Lexium 52, Lexium 62 ILM, Lexium ILS, Lexium 62, Lexium 28
Compatibilitate motor: BMI (70 mm, 2 stive de motoare), BMI (70 mm, 3 stive de motoare), BMH (70 mm, 1-3 stive de motoare), BSH (70 mm, 1-3 stive de motoare), BRS3, ILS (85 mm, 1-3 stive de motoare), BCH2 (80 mm, 1-2 stive de motoare), SH3, MH3, ILM
Diametru exterior: 80 mm
Raport de transmisie: 20:1
Parametri tehnici
Joc torsional maxim: 9 arcmin
Rigiditate torsională: 6,5 N.m/arcmin
Material carcasă: Aluminiu anodizat negru
Material arbore: C 45
Eficiență: 96%
Forță radială maximă (Fr): 650 N la 100 rpm
Forță axială maximă (Fa): 1200 N la 100 rpm
Cuplu de inerție: 0,423 kg.cm²
Cuplu de ieșire continuu: 120 N.m la 100 rpm și 30 °C
Cuplu maxim de ieșire: 192 N.m la 100 rpm și 30°C
Diametru de intrare: 19,0 mm
Cuplu în gol: 0,1 N.m
Lungime internă: 89,5 mm
Parametri de mediu
Nivel de zgomot: 60 dB la 1 metru, fără sarcină
Nivel de protecție IP: Ieșire arbore: IP54
Temperatură de funcționare: -25...90 °C
Poziție de montare: Orice poziție
Durată de viață: 30.000 ore la 100 rpm și 30 °C
Alte informații: Lubrifiat pe toată durata de viață
