Cutia de viteze perpendiculară Schneider Electric GBY060003K este o cutie de viteze unghiulară de înaltă calitate, cu dinți drepți, care oferă soluția perfectă pentru aplicații complexe de control al mișcării. Această cutie de viteze compactă, cu un diametru exterior de 60 mm, a fost optimizată în principal pentru utilizarea cu sistemele de servomotoare din seria Lexium, fiind alegerea ideală pentru sarcini de mișcare de precizie. Cutia de viteze GBY060003K are un raport de transmisie de 3:1, care oferă un echilibru ideal între viteză și cuplu. Oferă până la 16 minute de arc de funcționare fără cuplu, furnizând în același timp un cuplu de ieșire continuu de 14 N·m la 100 rpm, la o temperatură ambiantă de 30 °C. La sarcina maximă, această valoare poate fi crescută la 22 N·m. Unitatea funcționează la o eficiență remarcabilă de 89%, ceea ce se traduce în economii de energie în timpul funcționării pe termen lung. Produsul are un spectru larg de compatibilitate și funcționează cu familiile de motoare Lexium 32, 52, ILS, ILA, 62 ILM, SD3 și 62, precum și cu diverse stive de motoare, inclusiv seriile BMH, BSH, BRS3, ILA, ILS, SH3, MH3 și ILM. Încorporat într-o carcasă din aluminiu anodizat negru, acționarea are un arbore C45 pentru durabilitate și fiabilitate maxime. Rigiditatea torsională de 2,3 Nm/arc minut permite o poziționare stabilă și precisă. GBY060003K are o durată de viață de 30.000 de ore la 100 rpm și o temperatură ambiantă de 30 °C. Cutia de viteze este lubrifiată pe toată durata de viață și, prin urmare, nu necesită întreținere. Forța radială maximă este de 340 N, în timp ce capacitatea maximă de încărcare axială este de 450 N (la 100 rpm). Produsul are un grad de protecție IP54 la arborele de ieșire și poate fi utilizat într-un interval de temperatură de la -25 °C la +90 °C. Nivelul de zgomot fără sarcină este de numai 70 dB, măsurat la o distanță de 1 metru.

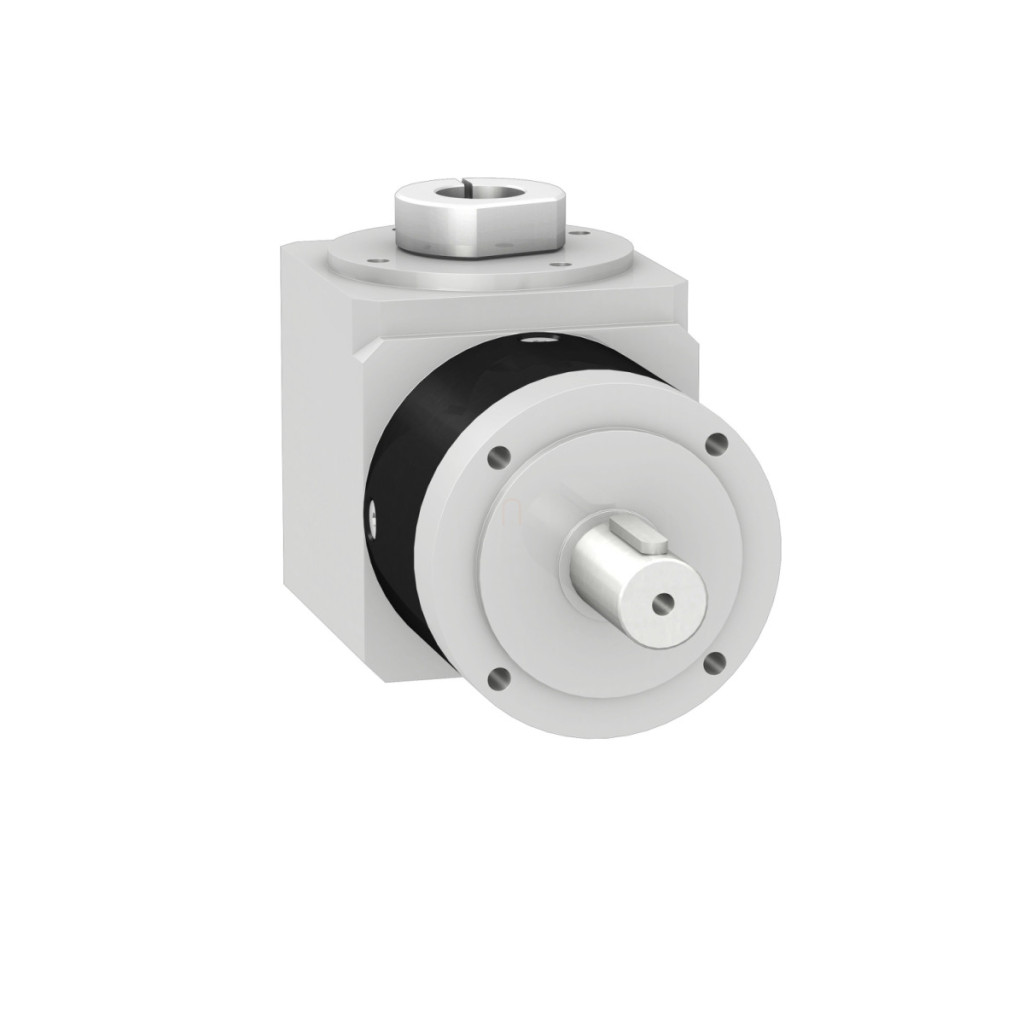

Schneider Electric Lexium SD3 - GBY060003K - cutie de viteze cu unghi drept, 60 mm, 3:1, pentru servomotoare Date tehnice
Date tehnice generale
Tipul produsului: Cutie de viteze planetară cu unghi drept
Tipul cutiei de viteze: Cu dinți drepți
Denumirea scurtă a produsului: GBY
Diametru exterior: 60 mm
Raport de transmisie: 3:1
Culoare carcasă: Negru
Material carcasă: Aluminiu anodizat negru
Material carcasă: C45
Greutate netă: 1,7 kg
Caracteristici de performanță
Joc torsional maxim: 16 minute de arc
Rigiditate torsională: 2,3 N·m/minut de arc
Cuplu de ieșire continuu: 14 N·m la 100 rpm, 30 °C
Cuplu de ieșire maxim: 22 N·m la 100 rpm, 30 °C
Cuplu fără sarcină: 0,05 N·m
Cuplu de inerție: 0,24 kg·cm²
Eficiență: 89%
Compatibilitate
Seriile compatibile: Lexium 32, Lexium 52, Lexium ILS, Lexium ILA, Lexium 62 ILM, Lexium SD3, Lexium 62
Compatibilitate produs: BMH (70 mm, 1-2 stive de motoare), BSH (55 mm, 1-3 stive de motoare), BSH (70 mm, 1-2 stive de motoare), BRS3, ILA (57 mm, 1-2 stive de motoare), ILS (57 mm, 1-3 stive de motoare), SH3, MH3, ILM
Caracteristici mecanice
Diametru de intrare: 14,0 mm
Lungime internă: 112,5 mm
Forță radială maximă Fr: 340 N la 100 rpm, forță aplicată la jumătatea distanței de la arborele de ieșire, 30.000 ore, 30 °C
Forță axială maximă Fa: 450 N la 100 rpm, 30.000 ore, 30 °C
Date privind mediul
Nivel de zgomot: 70 dB la 1 m, fără sarcină
Grad de protecție IP: Arborele de ieșire: IP54
Temperatura ambiantă de funcționare: -25...90 °C
Poziție de montare: Orice poziție
Durată de viață: 30.000 ore la 100 rpm, 30 °C
Informații suplimentare: Livrat cu lubrifiere pe toată durata de viață
