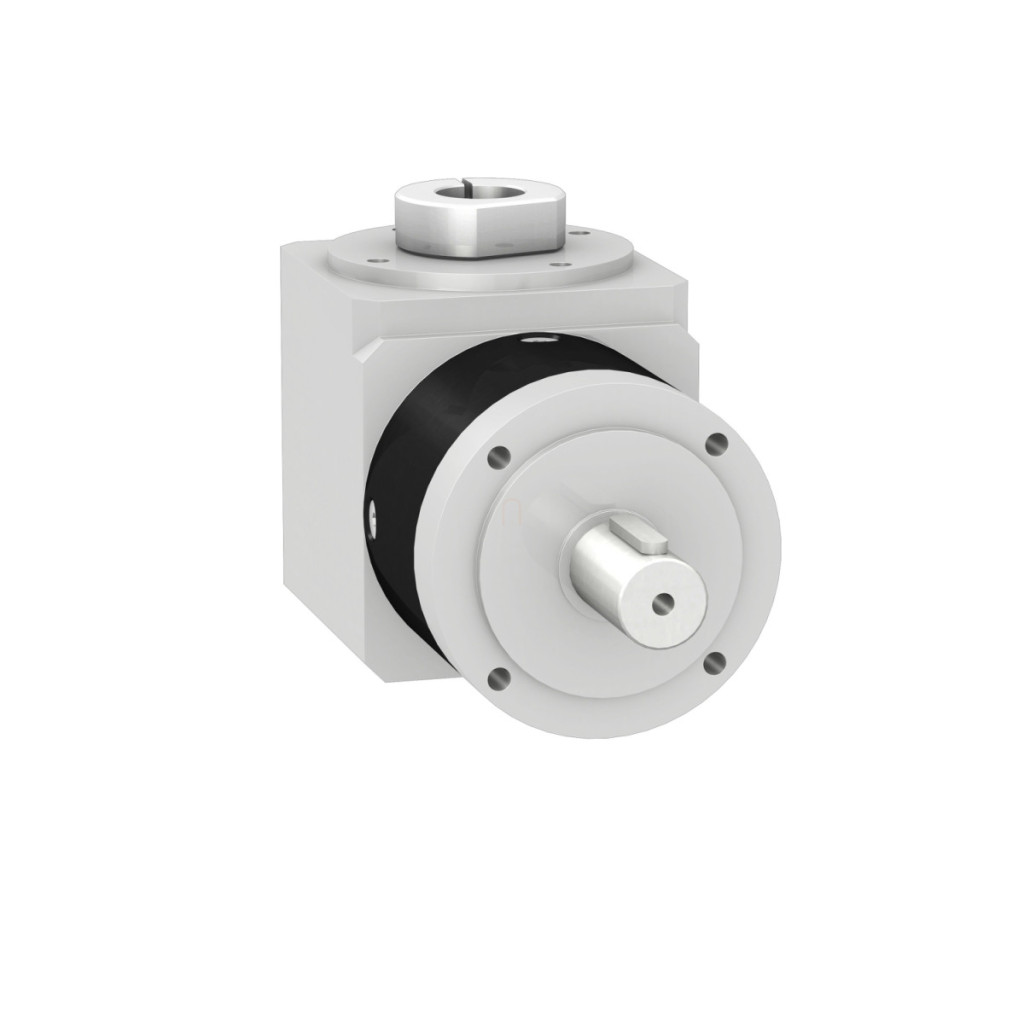

Motorul cu angrenaj unghiular Schneider Electric GBY060005K este un motor cu angrenaj planetar de înaltă calitate, cu dinți drepți, proiectat special pentru familiile de servomotoare Lexium. Această cutie de viteze compactă, cu un diametru exterior de 60 mm, are un raport de transmisie de 5:1, fiind ideală pentru aplicații de control precis al mișcării, în care sunt necesare creșterea cuplului și reducerea vitezei. Modelul GBY060005K oferă o compatibilitate remarcabilă cu o gamă largă de familii de servomotoare Schneider Electric, inclusiv seriile Lexium 62, Lexium ILS, Lexium SD3, Lexium ILA, Lexium 32, Lexium 62 ILM și Lexium 52. Mai precis, unitatea este perfect adaptată la diferite dimensiuni de motoare, cum ar fi BMH (70 mm, 1-2 stive de motoare), BSH (55 mm și 70 mm, 1-3 stive de motoare), ILA (57 mm, 1-2 stive de motoare), ILS (57 mm, 1-3 stive de motoare), precum și motoarele BRS3, SH3, MH3 și ILM. Această gamă largă de compatibilitate face ca cutia de viteze să fie extrem de flexibilă pentru utilizarea în diverse proiecte de automatizare. Parametrii tehnici ai cutiei de viteze GBY060005K sunt impresionanți: oferă un cuplu de ieșire continuu de 24 Nm la 100 rpm la o temperatură ambiantă de 30 °C, în timp ce cuplul maxim de ieșire poate ajunge la 38 Nm în aceleași condiții. Precizia acționării este caracterizată de un joc torsional maxim de 16 minute de arc și o rigiditate torsională de 2,3 Nm/minut de arc. Acționarea are un randament de 89%, ceea ce reprezintă un raport excelent de transfer de energie. Produsul are o durată de viață de 30.000 de ore de funcționare la 100 rpm și 30 °C, asigurând fiabilitate pe termen lung chiar și în medii industriale. Cutia de viteze este lubrifiată pe toată durata de viață, astfel încât cerințele de întreținere sunt minime. GBY060005K are, de asemenea, o capacitate de încărcare remarcabilă: poate suporta o forță radială maximă de 340 N (măsurată de la centrul arborelui de ieșire) și o forță axială de 450 N, ambele la 100 rpm, proiectate pentru 30.000 de ore de funcționare la 30 °C. Carcasa cutiei de viteze este fabricată din aluminiu anodizat negru, în timp ce arborele este fabricat din oțel C45, asigurând durabilitate și greutate redusă – produsul cântărește doar 1,7 kg. Lungimea internă de 112,5 mm și diametrul extern de 60 mm conferă un design compact. Parametrii de mediu ai transmisiei sunt, de asemenea, demni de menționat: poate fi utilizată într-un interval de temperatură de funcționare de la -25 °C la 90 °C, arborele de ieșire are un grad de protecție IP54, iar nivelul de zgomot fără sarcină este de numai 70 dB, măsurat la o distanță de 1 metru. Diametrul arborelui de intrare este de 14 mm, iar cuplul de funcționare fără sarcină este de 0,05 Nm. Cuplul de inerție al acționării este de 0,24 kg·cm², ceea ce permite un răspuns rapid în aplicațiile de poziționare. Poziția de montare este arbitrară, astfel încât GBY060005K poate fi instalat în orice orientare spațială, ceea ce crește flexibilitatea de utilizare în diverse construcții mecanice.
Schneider Electric Lexium SD3 - GBY060005K - cutie de viteze cu unghi drept, 60 mm, 5:1, pentru servomotoare Date tehnice
Caracteristici principale
Tip angrenaj: Angrenaj planetar cu unghi drept și dinți drepți
Diametru exterior: 60 mm
Raport de transmisie: 5:1
Denumire scurtă a dispozitivului: GBY
Joc torsional maxim: 16 minute de arc
Cuplu de ieșire continuu: 24 N.m la 100 rpm și 30 °C
Cuplu maxim de ieșire: 38 N.m la 100 rpm și 30 °C
Compatibilitate
Compatibil cu următoarele game de motoare Schneider Electric:
- Lexium 62
- Lexium ILS
- Lexium SD3
- Lexium ILA
- Lexium 32
- Lexium 62 ILM
- Lexium 52
Compatibilitate detaliată a produselor:
- BMH (70 mm, 1 motor)
- BMH (70 mm, 2 motoare)
- BSH (55 mm, 1 motor)
- BSH (55 mm, 2 motoare)
- BSH (55 mm, 3 motoare)
- BSH (70 mm, 1 motor)
- BSH (70 mm, 2 motoare)
- BRS3
- ILA (57 mm, 1 motor)
- ILA (57 mm, 2 motoare)
- ILS (57 mm, 1 motor)
- ILS (57 mm, 2 motoare)
- ILS (57 mm, 3 motoare)
- SH3
- MH3
- ILM
Specificații mecanice
Rigiditate torsională: 2,3 N.m/minut de arc
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Informații suplimentare: Lubrifiat pe toată durata de viață
Durată de viață: 30.000 de ore la 100 rpm și 30 °C
Poziție de montare: Orice poziție
Eficiență: 89,0%
Forță radială maximă Fr: 340 N la 100 rpm, forță care acționează asupra distanței centrale a arborelui de ieșire pe o durată de 30.000 ore la 30 °C
Forță axială maximă Fa: 450 N la 100 rpm, 30.000 de ore la 30 °C
Cuplu de inerție: 0,24 kg.cm²
Diametru de intrare: 14,0 mm
Cuplu de funcționare fără sarcină: 0,05 N.m
Lungime internă: 112,5 mm
Date privind mediul
Nivel de zgomot: 70 dB la 1 m, fără sarcină
Grad de protecție IP: Ieșire arbore: IP54
Interval de temperatură de funcționare: -25...90 °C
Dimensiuni
a2: 112,5 mm
a3: 35 mm
a4: 30 mm
a5: 2,5 mm
h: 16 mm
g: 5 mm
Ø1: 60 mm
Ø2: 40 h7 mm
Ø3: 14 h7 mm
Ø4: M5 x 8
Ø5: 52 mm
a6: 80,3 mm
