Motorul cu angrenaj perpendicular GBY060008K de la Schneider Electric este o soluție excelentă pentru sistemele de automatizare industrială care necesită un design compact și performanțe ridicate. Acest motor cu angrenaj cu dinți drepți are un raport de transmisie de 8:1 și este ideal pentru utilizarea cu diverse servomotoare din gama de produse Lexium, inclusiv seriile Lexium 52, ILS, 32, 62 ILM, SD3, ILA și 62. Cutia de viteze are un diametru exterior de 60 mm, ceea ce permite o instalare compactă. Jocul torsional maxim de 16 minute de arc permite o poziționare extrem de precisă, în timp ce rigiditatea torsională de 2,3 N.m/minut de arc asigură o funcționare stabilă chiar și la sarcini mari. GBY060008K are un cuplu de ieșire continuu de 18 N.m la 100 rpm la 30 °C, în timp ce cuplul său maxim de ieșire ajunge la 29 N.m în aceleași condiții. Carcasa cutiei de viteze este fabricată din aluminiu anodizat negru, ceea ce asigură o greutate redusă și o rezistență excelentă la coroziune. Arborele este fabricat din oțel C45, ceea ce garantează o rezistență și o durabilitate adecvate în timpul utilizării pe termen lung. Produsul are o durată de viață remarcabilă de 30.000 de ore de funcționare la 100 rpm și o temperatură ambiantă de 30 °C. Un avantaj suplimentar este faptul că cutia de viteze este lubrifiată pe toată durata de viață, astfel încât nu necesită întreținere regulată în acest sens. Cutia de viteze unghiulară GBY060008K este compatibilă cu o serie de familii de motoare, inclusiv BSH (55 mm, 1-3 stive de motoare), BSH (70 mm, 1 stivă de motoare), BRS3, ILA (57 mm, 1-2 stive de motoare), ILS (57 mm, 1-3 stive de motoare), SH3, MH3 și ILM. Pentru opțiuni de montare versatile, poate fi fixat în orice poziție, oferind o mare flexibilitate în proiectarea sistemului. Cutia de viteze are o eficiență remarcabilă de 89%, permițând o funcționare eficientă din punct de vedere energetic. GBY060008K are, de asemenea, o capacitate de încărcare remarcabilă: poate suporta o forță radială de 340 N la distanța centrală a arborelui de ieșire la 100 rpm și o forță axială de 450 N la 100 rpm, ambele cu o durată de viață de 30.000 de ore la 30 °C. Cuplul de inerție al cutiei de viteze este de 0,24 kg.cm², ceea ce este scăzut și favorabil pentru aplicații dinamice. Diametrul arborelui de intrare este de 14 mm, iar lungimea internă a cutiei de viteze este de 112,5 mm. În ceea ce privește caracteristicile de mediu, GBY060008K are un nivel de zgomot de numai 70 dB la o distanță de 1 metru, fără sarcină. Arborele de ieșire are protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. Cutia de viteze poate funcționa într-un interval de temperatură extrem de larg, între -25 °C și 90 °C, ceea ce permite utilizarea sa în diverse medii industriale. Desenele dimensionale detaliate și specificațiile precise pentru utilizarea cu kitul de adaptare a servomotorului, furnizate atât în milimetri, cât și în inci în documentația tehnică, facilitează instalarea corectă.

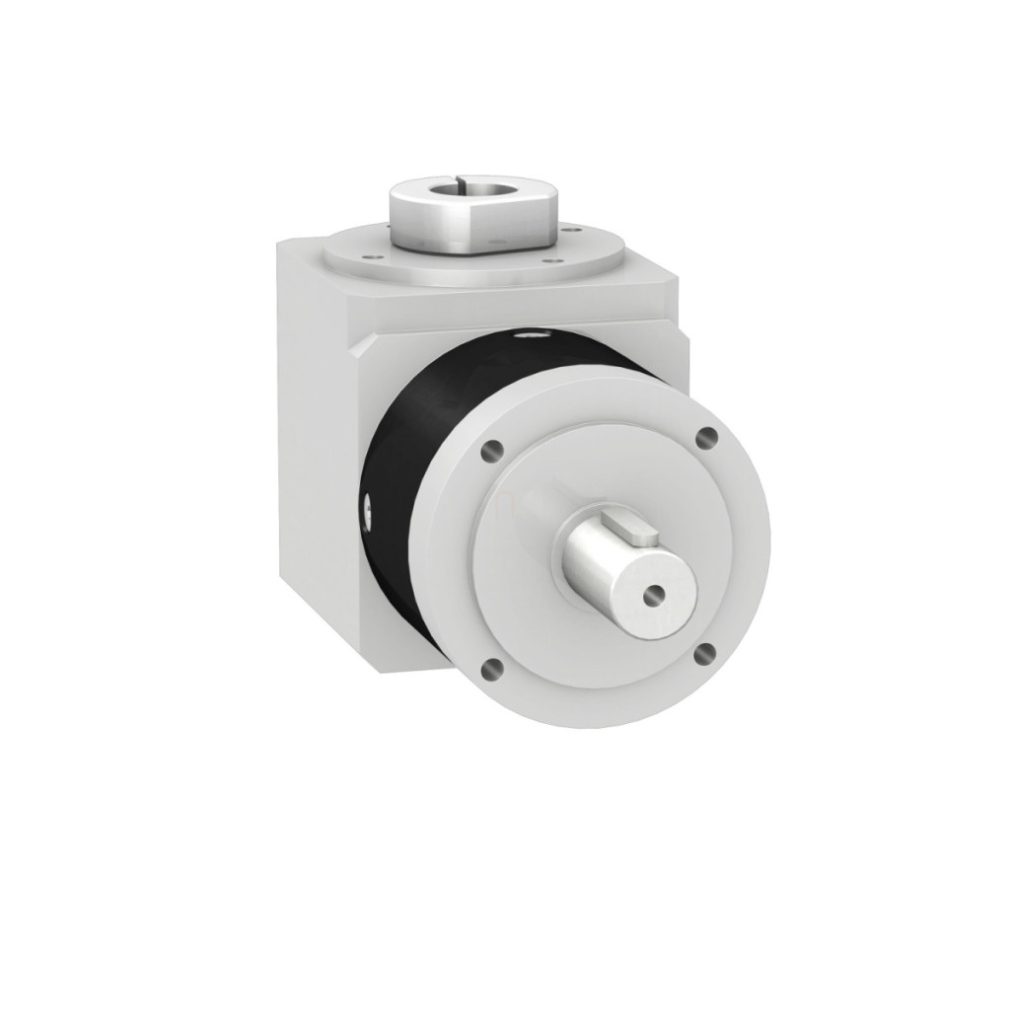

Schneider Electric Lexium SD3 - GBY060008K -cutie de viteze perpendiculară, 60 mm, 8:1, pentru servomotoare Date tehnice
Caracteristici principale
Gamă de produse compatibile: Lexium 52, Lexium ILS, Lexium 32, Lexium 62 ILM, Lexium SD3, Lexium ILA, Lexium 62
Tip angrenaj: cu dinți drepți
Tip produs: angrenaj unghiular în design planetar
Denumire scurtă a dispozitivului: GBY
Diametru exterior angrenaj: 60 mm
Raport de transmisie: 8:1
Date tehnice
Joc torsional maxim: 16 minute de arc
Rigiditate torsională: 2,3 N.m/arc minute
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Informații suplimentare: Lubrifiat pe viață
Durată de viață în ore: 30.000 ore la 100 rpm la 30 °C
Poziție de montare: Orice poziție
Eficiență: 89,0%
Forță radială maximă Fr: 340 N la 100 rpm, forță care acționează asupra centrului arborelui de ieșire pe o durată de 30.000 de ore la 30 °C
Forță axială maximă Fa: 450 N la 100 rpm, peste 30.000 de ore la 30 °C
Cuplu de inerție: 0,24 kg.cm²
Cuplu de ieșire continuu: 18 N.m la 100 rpm la 30 °C
Cuplu maxim de ieșire: 29 N.m la 100 rpm la 30 °C
Diametru de intrare: 14,0 mm
Cuplu de funcționare fără sarcină: 0,05 N.m
Cod de compatibilitate: GBY
Lungime internă: 112,5 mm
Caracteristici de mediu
Nivel de zgomot: 70 dB la 1 m, fără sarcină
Grad de protecție IP: Arborele de ieșire: IP54
Temperatura ambiantă de funcționare: -25...90 °C
