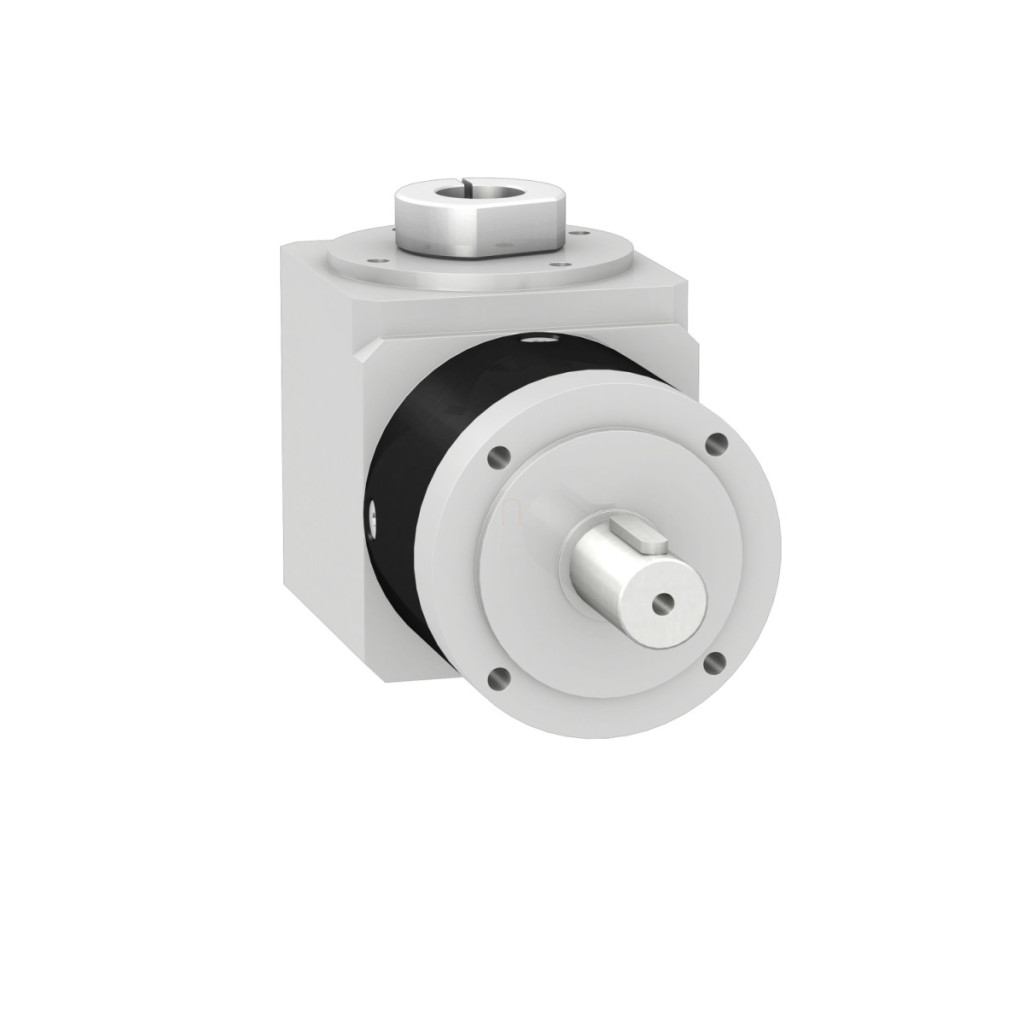

Schneider Electric Lexium SD3 - GBY060012K este un motor cu angrenaj unghiular de înaltă calitate, care oferă o soluție deosebit de precisă și fiabilă pentru aplicații de automatizare industrială. Această cutie de viteze planetară cu angrenaj cu dinți drepți este alegerea ideală pentru proiectele care necesită un design compact și performanțe ridicate. Cutia de viteze GBY060012K are un diametru exterior de 60 mm și un raport de transmisie de 12:1, ceea ce asigură un control precis al mișcării. Un joc torsional maxim de 18 minute de arc și o rigiditate torsională de 2,5 Nm/minut de arc garantează o precizie excelentă, în timp ce cuplul de ieșire continuu de 44 Nm și cuplul de ieșire maxim de 70 Nm (la 100 rpm, 30 °C) oferă suficientă putere pentru majoritatea aplicațiilor. Unitatea funcționează cu o eficiență de 89%, permițând o funcționare eficientă din punct de vedere energetic pe termen lung. Unitatea din seria GBY este extrem de versatilă, deoarece este compatibilă cu multe produse din familia Lexium de la Schneider Electric, inclusiv Lexium 52, Lexium SD3, Lexium ILA, Lexium 32, Lexium 62, Lexium 62 ILM, Lexium ILS și Lexium ILE. De asemenea, poate fi utilizat cu o serie de servomotoare, precum BMH (70 mm), BSH (55 mm și 70 mm), BRS3, ILE (66 mm), ILA (57 mm), ILS (57 mm), Motoare SH3, MH3 și ILM cu diverse configurații de stivuire a motoarelor. Această gamă largă de compatibilitate crește semnificativ versatilitatea și flexibilitatea unității de acționare. GBY060012K are o carcasă din aluminiu anodizat negru și un arbore C45. Designul lubrifiat pe viață minimizează cerințele de întreținere, ceea ce este deosebit de avantajos în medii industriale continue. Cutia de viteze poate fi montată în orice poziție, sporind și mai mult flexibilitatea instalării. Durata de viață de 30.000 de ore (la 100 rpm și 30 °C) asigură o funcționare fiabilă pe termen lung în aplicații industriale. În ceea ce privește parametrii mecanici, GBY060012K poate rezista la o forță radială (Fr) de 340 N și o forță axială (Fa) de 450 N la o viteză de 100 rpm, cu o durată de viață de 30.000 de ore la o temperatură de 30 °C. Transmisia are un cuplu de inerție de 0,24 kg.cm², un diametru de intrare de 14 mm și o lungime internă de 124,5 mm. Cuplul său fără sarcină este de numai 0,05 Nm, ceea ce duce la o funcționare eficientă din punct de vedere energetic. Ieșirea arborelui are protecție IP54, oferind o protecție adecvată împotriva prafului și umezelii. Intervalul de temperatură de funcționare este între -25 °C și +90 °C, permițând utilizarea într-o gamă largă de condiții de mediu. Nivelul de zgomot este de 70 dB la 1 metru, fără sarcină, ceea ce este acceptabil într-un mediu industrial.
Date tehnice ale unității GBY060012K
Caracteristici cheie
Compatibilitate cu familia de produse: Lexium 52, Lexium SD3, Lexium ILA, Lexium 32, Lexium 62, Lexium 62 ILM, Lexium ILS, Lexium ILE
Tip angrenaj: Tăiat drept
Tip produs: Cutie de viteze planetară cu unghi drept
Denumire scurtă a dispozitivului: GBY
Diametru exterior cutie de viteze: 60 mm
Raport de transmisie: 12:1
Produse compatibile
BMH (70 mm, 1 motor), BSH (55 mm, 1-3 motoare), BSH (70 mm, 1 motor), BRS3, ILE (66 mm, 1-2 motoare), ILA (57 mm, 1-2 motoare), ILS (57 mm, 1-3 motoare), SH3, MH3, ILM
Date tehnice
Joc maxim al vibrațiilor torsionale: 18 minute de arc
Rigiditate torsională: 2,5 Nm/arc minute
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Informații suplimentare: Lubrifiat pe viață
Durată de viață: 30.000 ore la 100 rpm, 30 °C
Poziție de montare: Orice poziție
Eficiență: 89%
Forță radială maximă (Fr): 340 N la 100 rpm, forță aplicată la distanța centrală de la arborele de ieșire peste 30.000 de ore la 30 °C
Forță axială maximă (Fa): 450 N la 100 rpm, forță aplicată la distanța centrală de la arborele de ieșire peste 30.000 de ore la 30 °C
Cuplu de inerție: 0,24 kg.cm²
Cuplu de ieșire continuu: 44 N·m la 100 rpm la 30 °C
Cuplu maxim de ieșire: 70 N·m la 100 rpm la 30 °C
Diametru de intrare: 14,0 mm
Cuplu de funcționare fără sarcină: 0,05 N·m
Lungime internă: 124,5 mm
Date privind mediul
Nivel de zgomot: 70 dB la 1 metru, fără sarcină
Grad de protecție IP: Ieșire arbore: IP54
Temperatură ambiantă de funcționare: -25...90 °C
