Schneider Electric GBY060020K este un motor cu angrenaj cilindric de înaltă calitate, conceput special pentru a fi utilizat cu familia de servomotoare Lexium. Acest reductor planetar unghiular de precizie are dinți drepți și este utilizat pe scară largă în sistemele de automatizare industrială unde sunt necesare poziționarea precisă și performanța fiabilă. Cutia de viteze GBY060020K are un diametru exterior de 60 mm și un raport de transmisie de 20:1, fiind ideală pentru aplicații care necesită un cuplu ridicat și un control precis al mișcării. Jocul torsional maxim este de numai 18 minute de arc, asigurând o precizie remarcabilă, în timp ce rigiditatea torsională de 2,5 N.m/minut de arc garantează o funcționare stabilă și fiabilă. Cuplul de ieșire continuu este de 44 N.m la 100 rpm și 30 °C, iar cuplul maxim de ieșire ajunge la 70 N.m în aceleași condiții, permițându-i să suporte sarcini mai grele. Motorul Schneider Electric Lexium GBY este extrem de versatil, deoarece este compatibil cu o gamă largă de familii de motoare, inclusiv seriile Lexium ILS, ILE, SD3, 62, 62 ILM, 52, 32 și ILA, precum și motoarele BSH, BRS3, SH3, MH3 și ILM de diferite dimensiuni. Produsul este disponibil într-o carcasă din aluminiu anodizat negru cu un arbore din oțel C45, asigurând durabilitate și fiabilitate. Cutia de viteze este echipată cu lubrifiere pe toată durata de viață, astfel încât nu necesită întreținere și oferă o durată de viață de 30.000 de ore la 100 rpm și 30 °C. Dispozitivul are o eficiență de 89%, ceea ce permite o funcționare eficientă din punct de vedere energetic. Cutia de viteze GBY060020K poate fi montată în orice poziție, oferind o mare flexibilitate în proiectarea sistemului. Forța radială maximă (Fr) este de 340 N la 100 rpm când forța acționează la o distanță măsurată de la centrul arborelui de ieșire, în timp ce forța axială maximă (Fa) este de 450 N la 100 rpm. Cuplul de inerție este de 0,24 kg.cm², diametrul de intrare este de 14,0 mm, iar cuplul de funcționare fără sarcină este de numai 0,05 N.m. Produsul are un nivel de zgomot de 70 dB măsurat la o distanță de 1 metru fără sarcină, arborele de ieșire are protecție IP54 și poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și 90 °C. Motorul cu angrenaj GBY060020K are o lungime totală de 124,5 mm, ceea ce permite o instalare compactă chiar și în spații înguste, și o greutate netă de numai 1,9 kg.

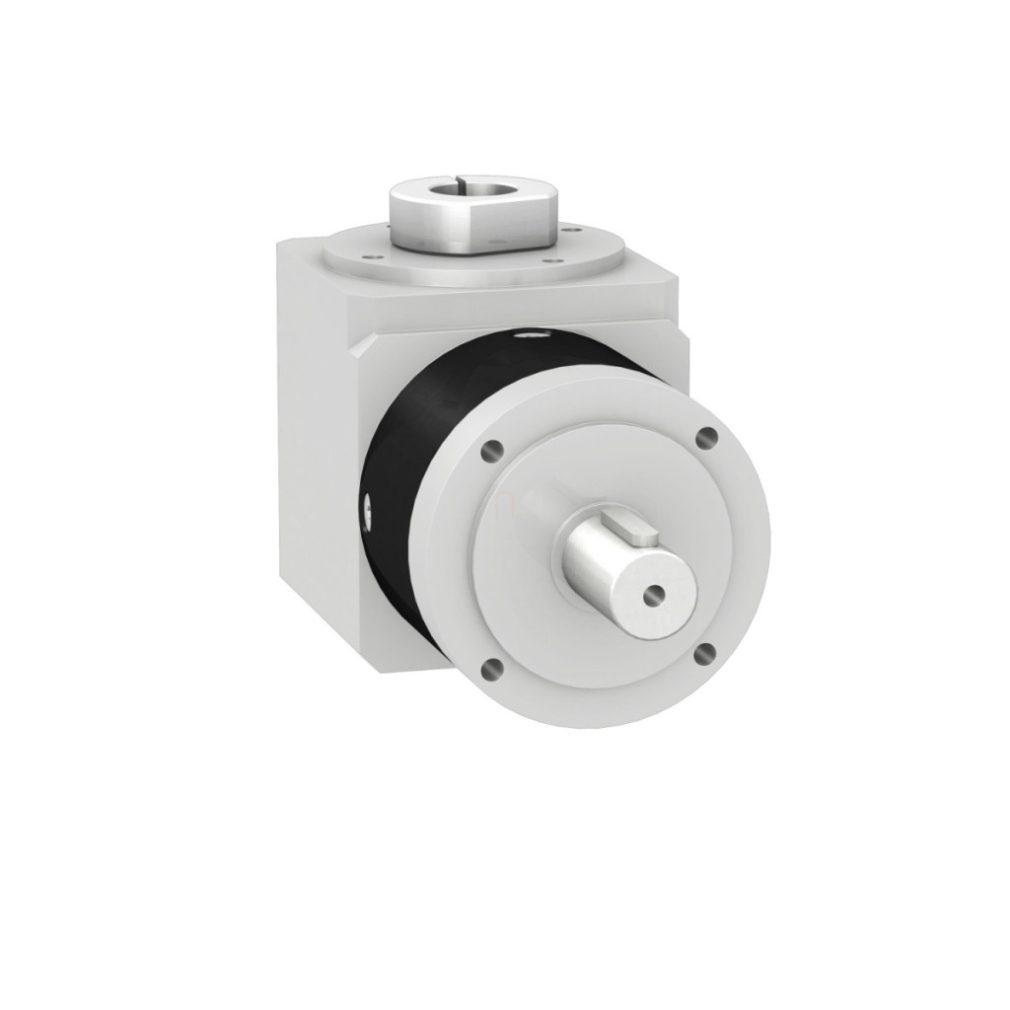

Schneider Electric Lexium SD3 - GBY060020K - transmisie cu unghi drept, 60 mm, 20:1, pentru servomotoare Date tehnice
Caracteristici generale
Tipul produsului: Cutie de viteze planetară perpendiculară cu dinți drepți
Familia de produse: Lexium
Denumirea scurtă a produsului: GBY
Diametru exterior: 60 mm
Raport de transmisie: 20:1
Caracteristici mecanice
Joc torsional maxim: 18 minute de arc
Rigiditate torsională: 2,5 N.m/minut de arc
Material carcasă: Aluminiu anodizat negru
Material arbore: C 45
Durată de viață: 30.000 de ore la 100 rpm, 30 °C
Poziție de montare: Orice poziție
Eficiență: 89,0%
Date de performanță
Cuplu de ieșire continuu: 44 N.m la 100 rpm, 30 °C
Cuplu maxim de ieșire: 70 N.m la 100 rpm, 30 °C
Forță radială maximă (Fr): 340 N la 100 rpm, măsurată la distanța centrală de la arborele de ieșire, peste 30.000 de ore la 30 °C
Forță axială maximă (Fa): 450 N la 100 rpm, peste 30.000 de ore, la 30 °C
Cuplu de inerție: 0,24 kg.cm²
Cuplu de funcționare fără sarcină: 0,05 N.m
Dimensiuni și greutate
Lungime internă: 124,5 mm
Greutate netă: 1,9 kg
Diametru de intrare: 14,0 mm
Caracteristici de mediu
Nivel de zgomot: 70 dB la 1 metru, fără sarcină
Grad de protecție IP: Ieșire arbore: IP54
Temperatură ambiantă de funcționare: -25...90 °C
Compatibilitate
Familii de produse compatibile: Lexium ILS, Lexium ILE, Lexium SD3, Lexium 62, Lexium 62 ILM, Lexium 52, Lexium 32, Lexium ILA
Compatibilitate produs: BSH (55 mm, 1-3 stive de motoare), BRS3, ILE (66 mm, 1-2 stive de motoare), ILA (57 mm, 1-2 stive de motoare), ILS (57 mm, 1-3 stive de motoare), SH3, MH3, ILM
