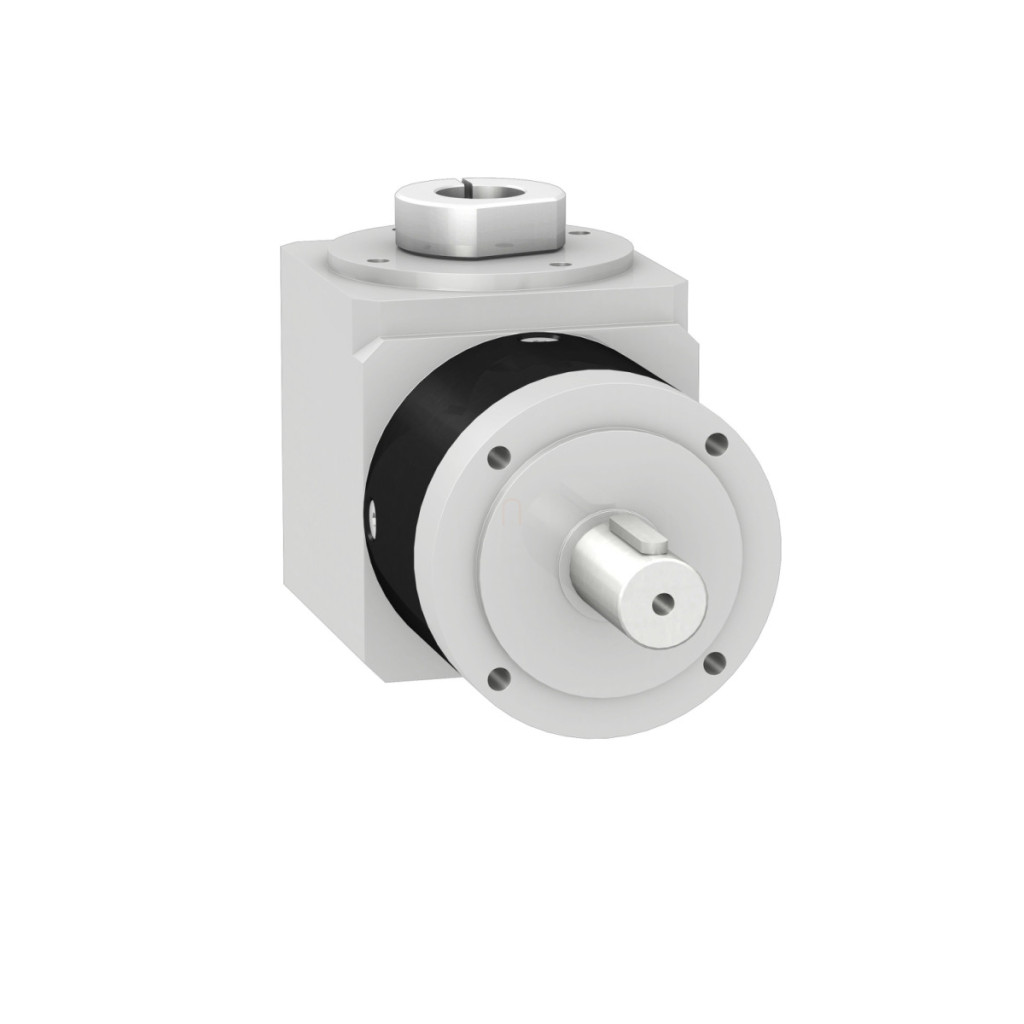

Schneider Electric GBY060040K este un reductor planetar cu dinți drepți, cu unghi drept, cu un diametru exterior de 60 mm, conceput special pentru gama de motoare Lexium. Acest reductor de precizie are un raport de transmisie de 40:1, ideal pentru aplicații în care este necesară o creștere semnificativă a cuplului și o reducere a vitezei, schimbând în același timp direcția de mișcare cu 90 de grade. Cutia de viteze GBY060040K are un joc maxim de 18 minute de arc, asigurând o poziționare precisă și o funcționare fiabilă. Rigiditatea torsională de 2,5 N.m/minut de arc oferă o stabilitate excelentă chiar și în condiții de sarcină variabilă. Cutia de viteze funcționează la o eficiență remarcabilă de 89%, ceea ce o face o soluție eficientă din punct de vedere energetic pentru aplicații industriale. Durata sa de viață în condiții normale de funcționare (100 rpm, 30 °C) este de 30.000 de ore de funcționare, asigurând o funcționare fiabilă pe termen lung. Cutia de viteze GBY060040K este fabricată din aluminiu anodizat negru, iar arborele său este fabricat din oțel C45, ceea ce asigură o rezistență mecanică și o rezistență la uzură adecvate. Lubrifierea pe toată durata de viață permite o funcționare fără întreținere, în timp ce arborele de ieșire cu clasă de protecție IP54 oferă protecție împotriva prafului și stropirii cu apă. Cutia de viteze poate fi montată în orice poziție, oferind opțiuni flexibile de instalare pentru o varietate de aplicații. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și 90 °C, oferind o gamă largă de funcționare pentru diverse medii industriale. Cutia de viteze GBY060040K are valori excelente ale capacității de încărcare: cuplu de ieșire continuu de 40 N.m și cuplu de ieșire maxim de 64 N.m la 100 rpm și 30 °C. Capacitatea de încărcare radială este de 340 N, iar capacitatea de încărcare axială este de 450 N în aceleași condiții. Cutia de viteze are o inerție de 0,24 kg.cm², ceea ce asigură timpi de răspuns rapizi în sarcinile de poziționare. Diametrul de intrare de 14 mm este compatibil cu diverse familii de servomotoare Schneider Electric, precum Lexium 62, 52, ILS, ILA, ILE, SD3, 62 ILM și seria 32, precum și cu motoarele BSH, BRS3, SH3, MH3 și ILM în diverse configurații.
Schneider Electric Lexium SD3 - GBY060040K - cutie de viteze cu unghi drept, 60 mm, 40:1, pentru servomotoare Date tehnice
Caracteristici generale
Familia de produse: Lexium
Tipul produsului: Cutie de viteze planetară cu angrenaj drept, unghi drept
Denumire scurtă: GBY
Număr de piesă: GBY060040K
Compatibilitate
Familii de produse compatibile: Lexium 62, Lexium 52, Lexium ILS, Lexium ILA, Lexium ILE, Lexium SD3, Lexium 62 ILM, Lexium 32
Compatibilitate motor: BSH (55 mm, 1 stivă de motoare), BRS3, ILE (66 mm, 1-2 stive de motoare), ILA (57 mm, 1-2 stive de motoare), ILS (57 mm, 1-3 stive de motoare), SH3, MH3, ILM
Parametri tehnici
Diametru exterior al cutiei de viteze: 60 mm
Raport de transmisie: 40:1
Joc torsional maxim: 18 minute de arc
Rigiditate torsională: 2,5 N.m/minut de arc
Eficiență: 89,0 %
Cuplu de ieșire continuu: 40 N.m (100 rpm, 30 °C)
Cuplu de ieșire maxim: 64 N.m (100 rpm, 30°C)
Forță radială maximă (Fr): 340 N (100 rpm, aplicată la distanța centrală, 30.000 ore, 30°C)
Forță axială maximă (Fa): 450 N (100 rpm, 30.000 ore, 30 °C)
Cuplu de inerție: 0,24 kg.cm²
Cuplu la ralanti: 0,05 N.m
Lungime internă: 124,5 mm
Diametru de intrare: 14,0 mm
Caracteristici fizice
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Alte informații: Lubrifiat pe toată durata de viață
Durată de viață: 30.000 ore (100 rpm, 30 °C)
Poziție de montare: Orice poziție
Parametri de mediu
Nivel de zgomot: 70 dB (1 m, fără sarcină)
Grad de protecție IP: Arborele de ieșire: IP54
Temperatura ambiantă de funcționare: -25...90 °C
