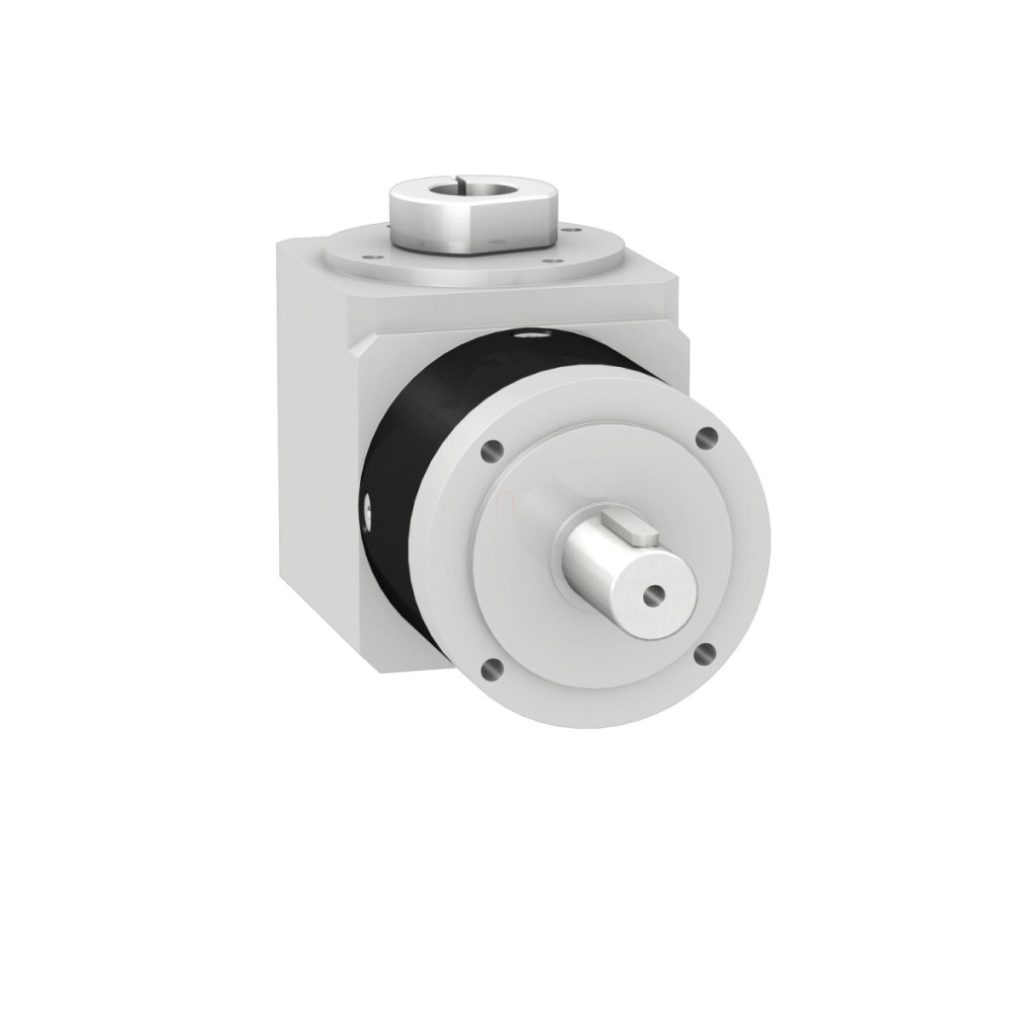

Motorul cu angrenaj planetar cu dinți drepți și unghi drept Schneider Electric GBY080003K este un plus eficient la gama Lexium de sisteme de servomotoare. Această cutie de viteze compactă, cu un diametru exterior de 80 mm, are un raport de transmisie de 3:1, optimizat pentru aplicații de precizie, cu un joc torsional maxim de numai 13 minute de arc. Cutia de viteze GBY080003K este compatibilă cu mai multe familii de servomotoare Lexium, inclusiv Lexium 52, 62 ILM, SD3, 32, ILS și 62. Este deosebit de potrivită pentru motoarele BMI, BMH, BSH, BRS3, ILS, SH3, MH3 și ILM în diverse combinații de dimensiuni. Carcasa din aluminiu anodizat negru și arborele din oțel C45 asigură durabilitate și o durată lungă de viață, în timp ce întreaga structură este lubrifiată pe toată durata de viață, fiind astfel fără întreținere. Caracteristicile tehnice remarcabile ale cutiei de viteze includ o rigiditate torsională de 6 N.m/arcmin și un randament de 95%. Capacitatea sa maximă de încărcare este remarcabilă: 40 N.m continuu și 64 N.m cuplu maxim de ieșire la 100 rpm, la o temperatură de funcționare de 30 °C. Cutia de viteze are o durată de viață de 30.000 de ore la 100 rpm și 30 °C. Capacitatea de încărcare radială este de 650 N, iar capacitatea de încărcare axială este de 1200 N în aceleași condiții de funcționare. Cutia de viteze poate fi montată în orice poziție, ceea ce oferă o flexibilitate excepțională în proiectarea mașinii. Are un diametru al arborelui de intrare de 19,0 mm și o lungime internă de 144,0 mm, cu un cuplu de funcționare fără cuplu de numai 0,1 N.m. GBY080003K are, de asemenea, parametri de funcționare impresionanți din punct de vedere al mediului: poate fi utilizat într-un interval de temperatură de la -25 °C la 90 °C și are un nivel de zgomot de 73 dB la 1 metru fără sarcină. Arborele de ieșire are un grad de protecție IP54. Dimensiunile precise și utilizarea de materiale de înaltă calitate garantează că acest motor este o componentă fiabilă pentru orice sistem de automatizare sau poziționare în care este necesară o transmisie precisă și perpendiculară a puterii. Numărul produsului este GBY080003K, care face parte din familia de produse Schneider Electric Lexium.
Schneider Electric Lexium SD3 - GBY080003K - Cutie de viteze cu unghi drept, 80 mm, 3:1, pentru servomotoare Date tehnice
Caracteristici generale
Tip cutie de viteze: Dinți drepți
Tip produs sau componentă: Cutie de viteze planetară cu unghi drept
Denumire scurtă: GBY
Compatibilitate serie: Lexium 52, Lexium 62 ILM, Lexium SD3, Lexium 32, Lexium ILS, Lexium 62
Compatibilitate
BMI (70 mm, 2 stive de motoare), BMI (70 mm, 3 stive de motoare), BMH (70 mm, 3 stive de motoare), BSH (70 mm, 3 stive de motoare), BMH (100 mm, 1 stivă de motoare), BMH (100 mm, 2 stive de motoare), BSH (100 mm, 1 stivă de motoare), BSH (100 mm, 2 stive de motoare), BRS3, ILS (85 mm, 1 stivă de motoare), ILS (85 mm, 2 stive de motoare), ILS (85 mm, 3 stive de motoare), SH3, MH3, ILM
Date tehnice
Diametru exterior al unității de acționare: 80 mm
Raport de transmisie: 3:1
Joc torsional maxim: 13 minute de arc
Rigiditate torsională: 6 N.m/minut de arc
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Informații suplimentare: Lubrifiat pe viață
Durată de viață: 30.000 ore la 100 rpm și 30 °C
Poziție de montare: Orice poziție
Eficiență: 95,0%
Capacitate de încărcare
Forță radială maximă Fr: 650 N la 100 rpm, forță aplicată la jumătatea distanței de la arborele de ieșire, peste 30.000 de ore la 30 °C
Forță axială maximă Fa: 1200 N la 100 rpm, peste 30.000 de ore la 30 °C
Cuplu de ieșire continuu: 40 N.m la 100 rpm și 30 °C
Cuplu maxim de ieșire: 64 N.m la 100 rpm și 30 °C
Cuplu de inerție: 1.273 kg.cm²
Date mecanice
Diametru de intrare: 19,0 mm
Cuplu de funcționare fără sarcină: 0,1 N.m
Lungime internă: 144,0 mm
Caracteristici de mediu
Nivel de zgomot: 73 dB la 1 m, fără sarcină
Grad de protecție IP: Arborele de ieșire: IP54 Temperatura ambiantă de funcționare: -25...90 °C
