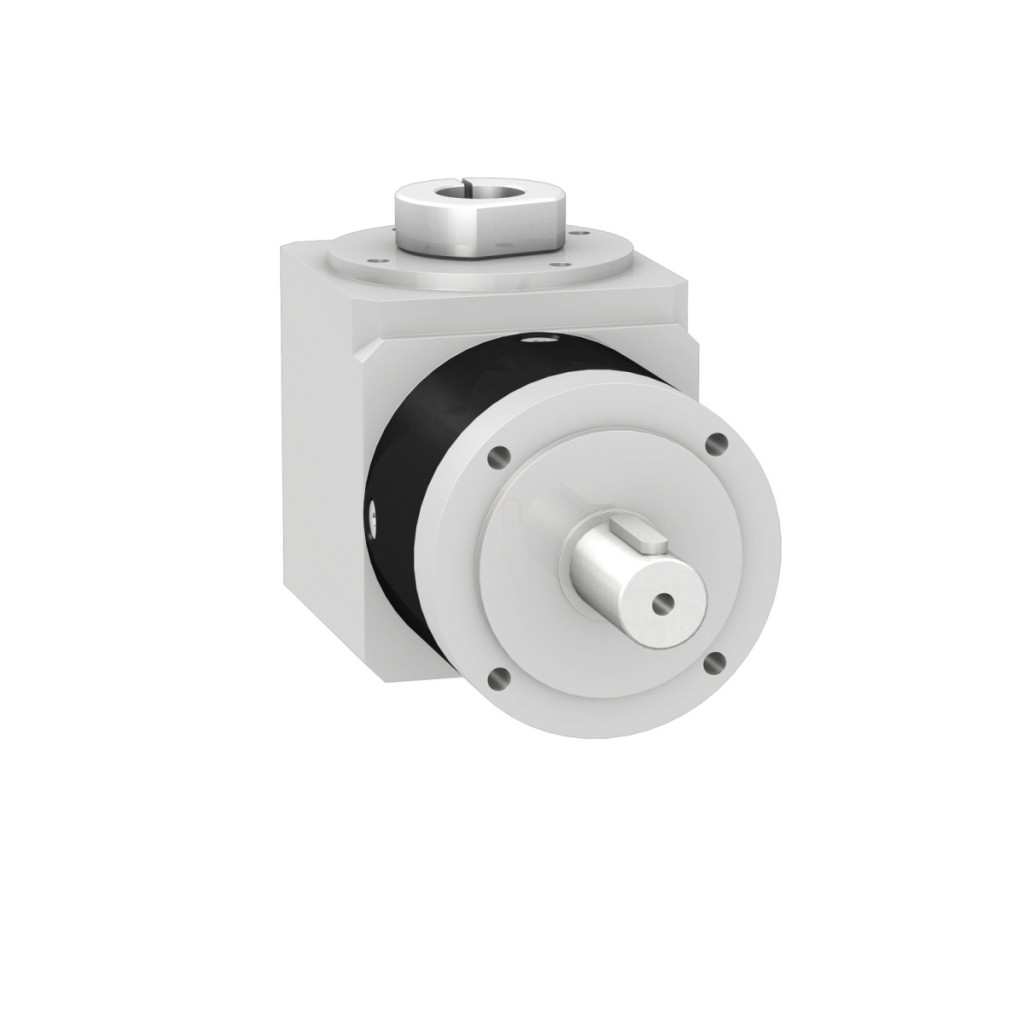

Schneider Electric GBY080005K este un motor cu angrenaj profesional, de înaltă performanță, cu unghi drept de 80 mm și dinți drepți, special conceput pentru sistemele servo din seria Lexium. Această cutie de viteze are un raport de transmisie de 5:1 și oferă o soluție optimă pentru aplicații care necesită o rotație de 90 de grade a direcției de mișcare, solicitând în același timp un cuplu ridicat și o poziționare precisă. GBY080005K oferă performanțe excelente datorită preciziei sale inginerești și utilizării de materiale de înaltă calitate. Cutia de viteze are un joc torsional maxim de numai 13 minute de arc, asigurând o precizie remarcabilă în aplicațiile industriale. Rigiditatea torsională de 6 N.m/minut de arc garantează o stabilitate suplimentară chiar și la sarcini mari. Cutia de viteze are un cuplu de ieșire continuu de 67 N.m la 100 rpm și 30 °C, în timp ce cuplul maxim de ieșire poate atinge 107 N.m în aceleași condiții. Cutia de viteze GBY este compatibilă cu o serie de motoare din seria Lexium, inclusiv Lexium 32, SD3, 32i, 62 ILM, 62, ILS și 52. De asemenea, poate fi utilizat cu diverse motoare BMI, BMH, BSH, BRS3, ILS, SH3, MH3 și ILM, în funcție de dimensiune și de bobinajul motorului. Această versatilitate permite proiectanților de sisteme să selecteze configurația care se potrivește cel mai bine aplicației lor. Cutia de viteze este încorporată într-o carcasă din aluminiu anodizat negru, rezultând o construcție ușoară, dar durabilă. Arborele este fabricat din oțel C45, care oferă o rezistență excelentă la uzură și o durată lungă de viață. Cutia de viteze GBY080005K are o durată de viață extrem de lungă, de 30.000 de ore la 100 rpm și o temperatură ambiantă de 30 °C. Cutia de viteze este lubrifiată pe toată durata de viață, astfel încât cerințele de întreținere sunt minime. Cu un randament de 95%, acesta se distinge de cutii de viteze similare, permițând o funcționare eficientă din punct de vedere energetic. Forța radială maximă poate fi de 650 N la 100 rpm, aplicată la centrul arborelui de ieșire, în timp ce forța axială maximă este de 1200 N în aceleași condiții. Transmisia poate fi montată în orice poziție, oferind o mare flexibilitate în proiectarea sistemului. Transmisia are o inerție de 1,273 kg.cm² și un grad de protecție IP de IP54 la ieșirea arborelui, oferind o protecție adecvată împotriva prafului și stropirii cu apă. Nivelul de zgomot al produsului este de 73 dB la o distanță de 1 metru, măsurat fără sarcină. Gama largă de temperaturi de funcționare (-25 °C până la 90 °C) permite utilizarea acestuia într-o varietate de condiții de mediu.
Schneider Electric Lexium SD3 - GBY080005K - cutie de viteze cu unghi drept, 80 mm, 5:1, pentru servomotoare Date tehnice
Caracteristici principale
Tip angrenaj: Dinți drepți
Tip produs: Cutie de viteze planetară cu unghi drept
Denumire scurtă produs: GBY
Familii de produse compatibile: Lexium 32, Lexium SD3, Lexium 32i, Lexium 62 ILM, Lexium 62, Lexium ILS, Lexium 52
Diametru exterior angrenaj: 80 mm
Raport de transmisie: 5:1
Parametri tehnici
Joc torsional maxim: 13 minute de arc
Rigiditate torsională: 6 N.m/minut de arc
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Informații suplimentare: Lubrifiat pe viață
Durată de viață: 30.000 de ore la 100 rpm, la o temperatură de 30 °C
Poziție de montare: Orice poziție
Eficiență: 95%
Forță radială maximă Fr: 650 N la 100 rpm, aplicată în centrul arborelui de ieșire, cu o durată de viață de 30.000 de ore la 30 °C
Forță axială maximă Fa: 1200 N la 100 rpm, cu o durată de viață de 30.000 de ore, la 30 °C
Cuplu de inerție: 1,273 kg.cm²
Cuplu de ieșire continuu: 67 N.m la 100 rpm, la 30 °C
Cuplu maxim de ieșire: 107 N.m la 100 rpm, la 30 °C
Greutate netă: 4,4 kg
Diametru de intrare: 19,0 mm
Cuplu de funcționare în gol: 0,1 N.m
Raport de transmisie: 5
Cod de compatibilitate: GBY
Lungime internă: 144,0 mm
Caracteristici de mediu
Nivel de zgomot: 73 dB la o distanță de 1 metru, fără sarcină
Grad de protecție IP: Ieșire arbore: IP54
Temperatură ambiantă de funcționare: -25...90 °C
