Schneider Electric GBY080008K este un reductor unghiular de înaltă calitate, cu dinți drepți, pentru gama de produse Lexium. Acest reductor unghiular cu un diametru exterior de 80 mm are un raport de transmisie de 8:1, fiind ideal pentru aplicații industriale de control al mișcării de precizie. Modelul GBY080008K a fost proiectat având în vedere performanța și fiabilitatea maxime, garantate de materii prime de înaltă calitate și soluții tehnice sofisticate. Motorul cu angrenaj Schneider Electric GBY080008K este compatibil cu o serie de servomotoare Lexium, inclusiv modelele Lexium 32i, Lexium SD3, Lexium 52, Lexium 62 ILM, Lexium 32, Lexium 62 și Lexium ILS. De asemenea, poate fi utilizat cu motoare de diferite dimensiuni, inclusiv BMI (70 mm, 2 stive de motoare), BMH (70 mm, 2 sau 3 stive de motoare sau 100 mm, 1 stivă de motoare), BSH (70 mm, 2 stive de motoare sau 100 mm, 1 stivă de motoare), BRS3, ILS (85 mm, 1, 2 sau 3 stive de motoare), SH3, MH3 și ILM. Această versatilitate vă permite să utilizați unitatea într-o gamă largă de aplicații, de la linii de producție la robotică. Parametrii tehnici ai acționării GBY080008K sunt remarcabili. Jocul torsional maxim este de numai 13 minute de arc, iar rigiditatea torsională este de 6 N.m/minut de arc, ceea ce asigură o precizie excelentă de poziționare. Cutia de viteze are o eficiență de 95%, permițând o funcționare eficientă din punct de vedere energetic. Capacitatea maximă de încărcare radială este de 650 N la o viteză de 100 rpm, calculată folosind forța aplicată la centrul arborelui, în timp ce capacitatea maximă de încărcare axială este de 1200 N. Cuplul de ieșire continuu este de 50 N.m, iar cuplul de ieșire maxim este de 80 N.m la 100 rpm și 30 °C. Cuplul de inerție este de 1,273 kg.cm², iar cuplul de funcționare fără sarcină este de numai 0,1 N.m. Cutia de viteze are o durată de viață de 30.000 de ore la 100 rpm și 30 °C, ceea ce garantează o funcționare fiabilă pe termen lung. Carcasa GBY080008K este fabricată din aluminiu anodizat negru, iar arborele este fabricat din oțel C45. Cutia de viteze este lubrifiată pe întreaga durată de viață și, prin urmare, nu necesită întreținere. Cutia de viteze poate fi montată în orice poziție, ceea ce oferă o mare flexibilitate în proiectare și instalare. Produsul are un grad de protecție IP54 la arborele de ieșire și poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și 90 °C. Nivelul de zgomot este de 73 dB la 1 metru, fără sarcină. Motorul cu angrenaj GBY080008K are o greutate netă de 4,4 kg, o lungime internă de 144 mm și un diametru de intrare de 19 mm. Cu un raport de transmisie de 8:1, GBY080008K este alegerea perfectă pentru aplicații în care poziționarea precisă și performanța fiabilă sunt esențiale. Motorul cu reductor Schneider Electric GBY080008K este un plus valoros pentru seria Lexium, sporind performanța și versatilitatea sistemului.

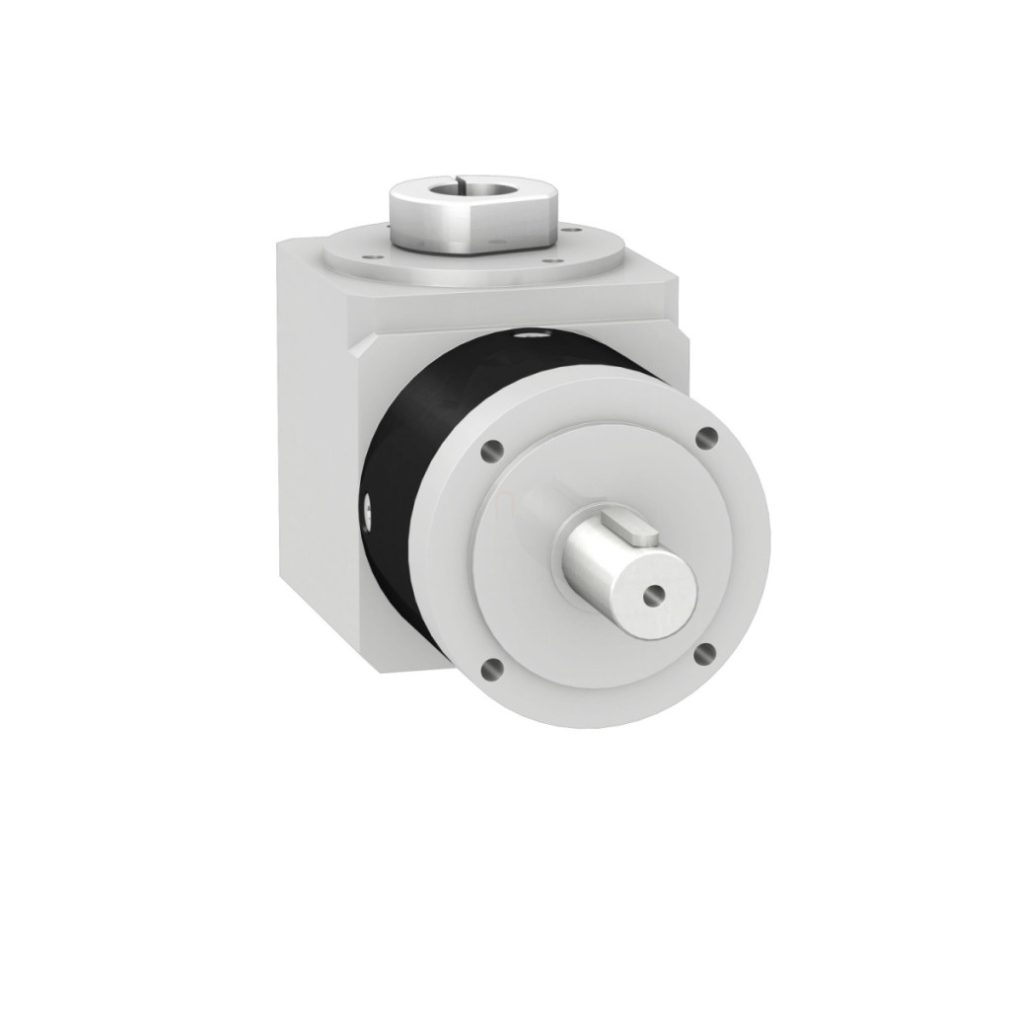

Schneider Electric Lexium SD3 - GBY080008K -acționare perpendiculară, 80 mm, 8:1, pentru servomotoare Date tehnice
Caracteristici principale
Gamă de produse compatibile: Lexium 32i, Lexium SD3, Lexium 52, Lexium 62 ILM, Lexium 32, Lexium 62, Lexium ILS
Tip angrenaj: Cu dinți drepți
Tip produs: Angrenaj unghiular cu angrenaj planetar
Denumire scurtă a dispozitivului: GBY
Produse compatibile:BMI (70 mm, 2 stive de motoare), BMH (70 mm, 2 stive de motoare), BMH (70 mm, 3 stive de motoare), BSH (70 mm, 2 stive de motoare), BMH (100 mm, 1 stivă de motoare), BSH (100 mm, 1 motor), BRS3, ILS (85 mm, 1 motor), ILS (85 mm, 2 motoare), ILS (85 mm, 3 motoare), SH3, MH3, ILM
Diametru exterior al transmisiei: 80 mm
Raport de transmisie: 8:1
Informații suplimentare
Joc torsional maxim: 13 minute de arc
Rigiditate torsională: 6 N.m/minut de arc
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Informații suplimentare: Lubrifiat pe toată durata de viață
Durată de viață în ore: 30.000 ore la 100 rpm la 30 °C
Poziție de montare: Orice poziție
Eficiență: 95,0%
Forță radială maximă Fr: 650 N la 100 rpm, cu forța aplicată la jumătatea distanței de la arborele de ieșire, peste 30.000 de ore la 30 °C
Forță axială maximă Fa: 1200 N la 100 rpm, aplicată la o distanță de centrul arborelui de ieșire, peste 30.000 de ore la 30 °C
Cuplu de inerție: 1,273 kg.cm²
Cuplu de ieșire continuu: 50 N.m la 100 rpm la 30 °C
Cuplu maxim de ieșire: 80 N.m la 100 rpm la 30 °C
Diametru de intrare: 19,0 mm
Cuplu de funcționare fără sarcină: 0,1 N.m
Cod de compatibilitate: GBY
Lungime internă: 144,0 mm
Mediu
Nivel de zgomot: 73 dB la o distanță de 1 m, fără sarcină
Grad de protecție IP: Arborele de ieșire: IP54
Temperatura ambiantă de funcționare: -25...90 °C
Dimensiuni
Valori în mm: a2=144, a3=40, a4=36, a5=4, h=22,5, g=6, Ø1=80, Ø2=60 h7, Ø3=20 h7, Ø4=M6 x 10, Ø5=70, a6=88,3
Valori în inci: a2=5,67, a3=1,57, a4=1,42, a5=0,15, h=0,88, g=0,23, Ø1=3,15, Ø2=2,36 h7, Ø3=0,78 h7, Ø4=M6 x 0,39, Ø5=2,76, a6=3,48
