Schneider Electric Lexium SD3 - GBY080012K este un motor cu angrenaj în unghi drept care oferă performanțe excelente pentru aplicații de precizie. Această cutie de viteze planetară unghiulară cu dinți drepți și diametru exterior de 80 mm are un raport de transmisie de 12:1, asigurând un control precis al mișcării într-o varietate de medii industriale. Cutia de viteze GBY080012K este extrem de versatilă, fiind compatibilă cu mai multe familii de servomotoare Lexium, inclusiv motoarele Lexium ILS, Lexium 62 ILM, Lexium 62, Lexium 32, Lexium 32i, Lexium 52 și Lexium SD3. De asemenea, poate fi utilizat cu o gamă largă de dimensiuni de motoare, cum ar fi BMI (70 mm, 2 sau 3 stive de motoare), BMH (70 mm și 100 mm în diverse configurații), BSH (versiuni de 70 mm și 100 mm), BRS3, ILS (85 mm, 1-3 stive de motoare), SH3, MH3 și ILM. Această compatibilitate permite integratorilor de sisteme și constructorilor de mașini să proiecteze în mod flexibil și să aplice diferite soluții de control al mișcării. În ceea ce privește performanța, GBY080012K oferă un cuplu de ieșire continuu de 120 N.m la 100 rpm la o temperatură ambiantă de 30 °C, în timp ce cuplul maxim de ieșire ajunge la 192 N.m în aceleași condiții. Precizia cutiei de viteze este garantată de un joc torsional maxim de 15 minute de arc și o rigiditate torsională de 6,5 N.m/minut de arc. Eficiența de 95% asigură o eficiență energetică remarcabilă, ceea ce este deosebit de important pentru aplicațiile de lungă durată. Durata sa de viață este de 30.000 de ore la 100 rpm și o temperatură ambiantă de 30 °C, ceea ce înseamnă o funcționare fiabilă pe termen lung în medii industriale. Specificațiile mecanice ale GBY080012K sunt, de asemenea, impresionante. Carcasa din aluminiu anodizat negru este durabilă și ușoară, în timp ce arborele din oțel (C 45) asigură capacitatea de încărcare. Cutia de viteze are un diametru de intrare de 19,0 mm și un cuplu de ralanti de numai 0,1 N.m. În ceea ce privește capacitatea de încărcare, forța radială maximă este de Fr 650 N la 100 rpm când forța este aplicată în centrul arborelui de ieșire, în timp ce forța axială maximă este de Fa 1200 N la 100 rpm. Greutatea totală este de 5 kg, iar lungimea internă este de 161,5 mm. În ceea ce privește mediul de funcționare al cutiei de viteze, GBY080012K poate fi utilizat într-un interval larg de temperaturi, de la -25 la 90 °C, iar arborele de ieșire are un grad de protecție IP54 împotriva prafului și umezelii. Nivelul de zgomot este de 73 dB măsurat la o distanță de 1 metru fără sarcină. Cutia de viteze poate fi montată în orice poziție, ceea ce sporește și mai mult flexibilitatea instalării. Un avantaj suplimentar este faptul că este echipată cu lubrifiere pe toată durata de viață, astfel încât nu necesită întreținere periodică pentru lubrifiere. Motorul cu unghi drept Schneider Electric Lexium SD3 - GBY080012K este alegerea ideală pentru aplicații care necesită poziționare precisă, performanță susținută și funcționare fiabilă, cum ar fi robotica, mașinile automate de ambalare, echipamentele CNC și alte aplicații industriale de precizie.

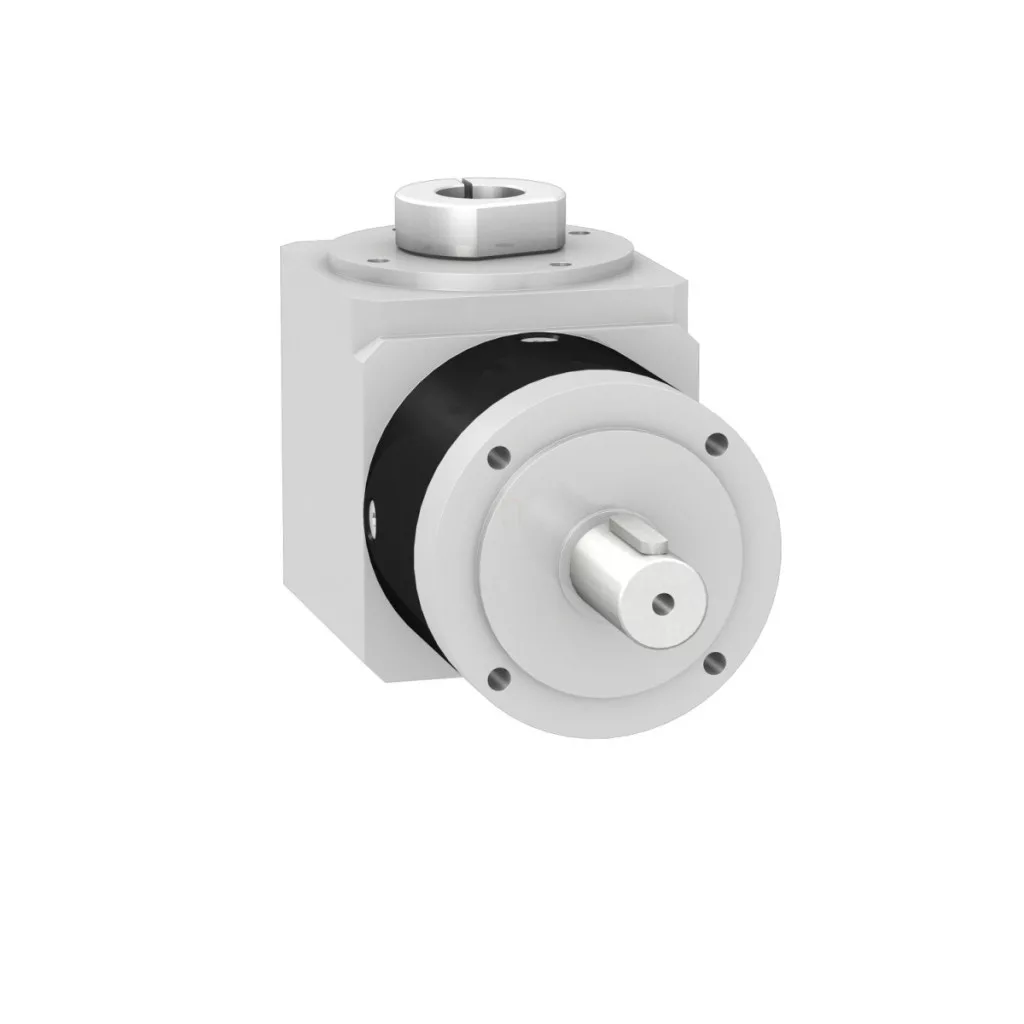

Schneider Electric Lexium SD3 - GBY080012K - motor cu angrenaj unghiular, 80 mm, 12:1, pentru servomotoare Date tehnice
Caracteristici principale
Tip angrenaj: Tăiere dreaptă
Tip produs: Cutie de viteze planetară cu unghi drept
Diametru exterior cutie de viteze: 80 mm
Raport de transmisie: 12:1
Joc torsional maxim: 15 minute de arc
Rigiditate torsională: 6,5 N.m/minut de arc
Compatibilitate
Compatibilitate cu familia de produse: Lexium ILS, Lexium 62 ILM, Lexium 62, Lexium 32, Lexium 32i, Lexium 52, Lexium SD3
Compatibilitate cu produsele: BMI (70 mm, 2-3 stive de motoare), BMH (70 mm, 2-3 stive de motoare), BMH (100 mm, 1 stivă de motoare), BSH (70 mm, 2-3 stive de motoare), BSH (100 mm, 1 stivă de motoare), BRS3, ILS (85 mm, 1-3 stive de motoare), SH3, MH3, ILM
Caracteristici de performanță
Cuplu de ieșire continuu: 120 N.m la 100 rpm la 30 °C
Cuplu de ieșire maxim: 192 N.m la 100 rpm la 30 °C
Eficiență: 95,0 %
Forță radială maximă (Fr): 650 N la 100 rpm, forță aplicată în centrul arborelui de ieșire, 30.000 ore la 30 °C
Forță axială maximă (Fa): 1200 N la 100 rpm, 30.000 ore la 30 °C
Cuplu de inerție: 1,273 kg.cm²
Cuplu în gol: 0,1 N.m
Caracteristici mecanice
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Lubrifiere: Lubrifiere pe toată durata de viață
Durată de viață: 30.000 ore la 100 rpm la 30 °C
Poziție de montare: Orice poziție
Greutate netă: 5 kg
Diametru de intrare: 19,0 mm
Lungime internă: 161,5 mm
Caracteristici de mediu
Nivel de zgomot: 73 dB la 1 m, fără sarcină
Protecție IP: Arborele de ieșire: IP54
Temperatura ambiantă de funcționare: -25...90 °C
