GBY080020K, parte a seriei Lexium SD3 de la Schneider Electric, este un reductor perpendicular cu dinți drepți de înaltă calitate, conceput special pentru aplicații cu servomotoare. Cu un diametru exterior de 80 mm și un raport de transmisie de 20:1, această cutie de viteze este alegerea perfectă pentru aplicații industriale în care transmisia precisă și eficientă a puterii este esențială. Cutia de viteze planetară cu unghi drept GBY080020K este compatibilă cu o gamă largă de servomotoare Lexium, inclusiv seriile Lexium 62, 32i, 32, ILS, 52, SD3 și 62 ILM. Oferă o compatibilitate largă cu diferite dimensiuni de motoare, cum ar fi BMI (70 mm, 2 stive de motoare), BMH (70 mm, 1-3 stive de motoare), BSH (versiuni de 70 mm și 100 mm), BRS3, ILS (85 mm, 1-3 stive de motoare), SH3, MH3 și ILM. Această versatilitate permite inginerilor să selecteze motorul care se potrivește perfect aplicației pentru sarcina respectivă. GBY080020K oferă performanțe remarcabile în ceea ce privește parametrii tehnici. Jocul torsional maxim este de numai 15 minute de arc, iar rigiditatea torsională este de 6,5 Nm/minut de arc, ceea ce permite o poziționare de înaltă precizie. Cutia de viteze funcționează la o eficiență excelentă de 95%, asigurând un funcționare eficientă din punct de vedere energetic. Cuplul de ieșire continuu este de 120 Nm la 100 rpm și 30 °C, în timp ce cuplul de ieșire maxim poate ajunge la 192 Nm. Cutia de viteze are o capacitate maximă de încărcare radială de 650 N și o capacitate de încărcare axială de până la 1200 N la 100 rpm, cu o durată de viață de 30.000 de ore la 30 °C. Cuplul de inerție este de 1,273 kg·cm², iar cuplul de funcționare fără sarcină este de numai 0,1 Nm. În ceea ce privește designul, cutia de viteze este încorporată într-o carcasă din aluminiu anodizat negru, iar arborele său este fabricat din oțel C45. Unitatea este proiectată pentru o durată de viață de 30.000 de ore la o viteză de 100 rpm și o temperatură ambiantă de 30 °C. Cutia de viteze este lubrifiată pe toată durata de viață, astfel încât nu necesită practic niciun fel de întreținere. Instalarea este extrem de flexibilă și poate fi montată în orice poziție. Diametrul arborelui de intrare este de 19 mm, iar lungimea internă totală este de 161,5 mm. În ceea ce privește mediul de funcționare, cutia de viteze poate fi utilizată la temperaturi cuprinse între -25 °C și 90 °C, iar arborele de ieșire are protecție IP54 împotriva prafului și umezelii. Nivelul de zgomot fără sarcină este de 73 dB, măsurat la o distanță de 1 metru. Cutia de viteze cântărește doar 5 kg, ceea ce facilitează manipularea și instalarea. Produsul GBY080020K are un cod de compatibilitate GBY și poate fi instalat cu kitul de adaptare pentru servomotor (GBK) furnizat de Schneider Electric, care permite conectarea precisă cu diferite tipuri de motoare.

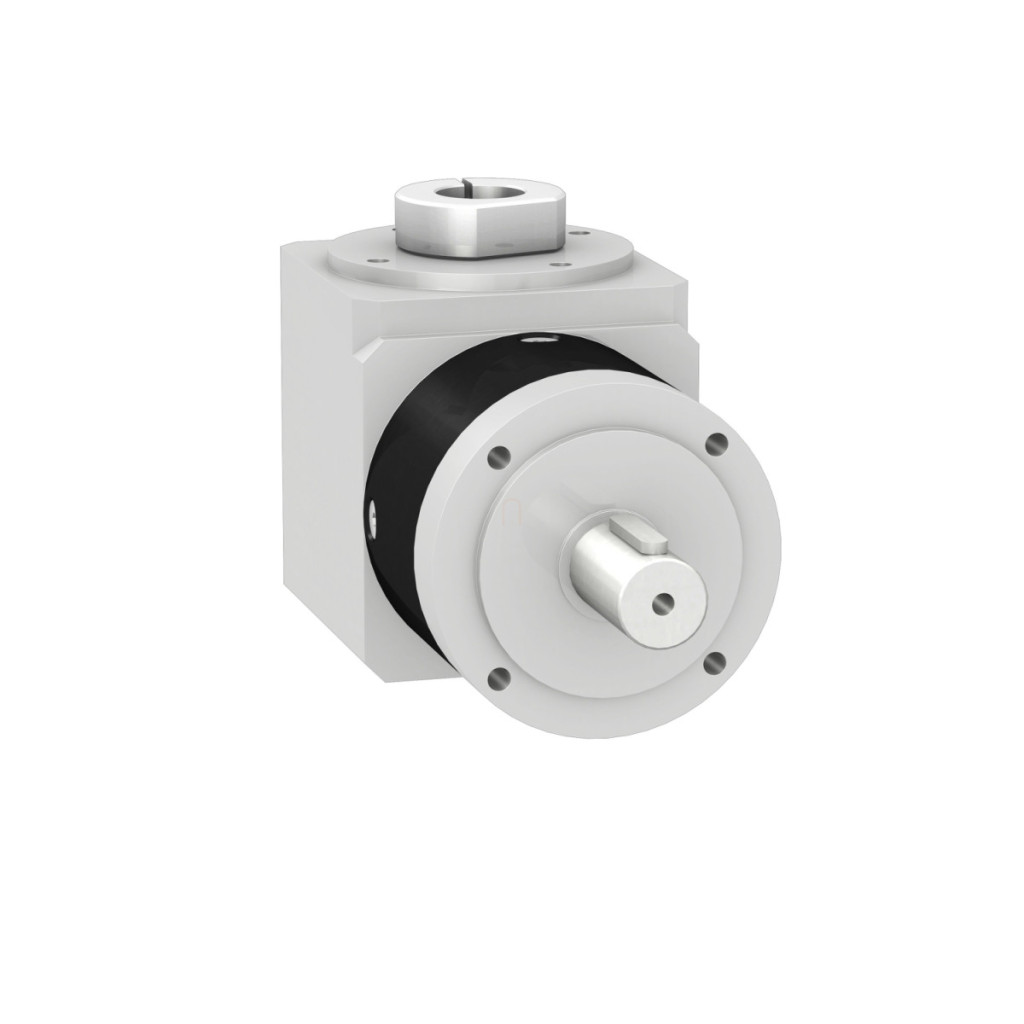

Schneider Electric Lexium SD3 - GBY080020K -cutie de viteze perpendiculară, 80 mm, 20:1, pentru servomotoare Date tehnice
Caracteristici principale
Compatibilitate serie: Lexium 62, Lexium 32i, Lexium 32, Lexium ILS, Lexium 52, Lexium SD3, Lexium 62 ILM
Tip angrenaj: Dinți drepți
Tip produs sau componentă: Cutie de viteze planetară cu unghi drept
Denumire scurtă dispozitiv: GBY
Diametru exterior cutie de viteze: 80 mm
Raport de transmisie: 20:1
Informații despre produs
Compatibilitate motor: BMI (70 mm, 2 stive de motoare), BMH (70 mm, 1-3 stive de motoare), BSH (70 mm, 1-2 stive de motoare), BMH (100 mm, 1 stivă de motoare), BSH (100 mm, 1 stivă de motoare), BRS3, ILS (85 mm, 1-3 stive de motoare), SH3, MH3, ILM
Parametri tehnici
Joc torsional maxim: 15 minute de arc
Rigiditate torsională: 6,5 N·m/minut de arc
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Informații suplimentare: Lubrifiat pe toată durata de viață
Durată de viață în ore: 30.000 ore la 100 rpm, la 30 °C
Poziție de montare: Orice poziție
Eficiență: 95%
Forță radială maximă Fr: 650 N la 100 rpm, aplicată la jumătatea distanței de la arborele de ieșire, peste 30.000 de ore la 30 °C
Forță axială maximă Fa: 1200 N la 100 rpm, peste 30.000 de ore, la 30 °C
Cuplu de inerție: 1,273 kg·cm²
Cuplu de ieșire continuu: 120 N·m la 100 rpm, la 30 °C
Cuplu maxim de ieșire: 192 N·m la 100 rpm, 30 °C
Diametru de intrare: 19 mm
Cuplu de funcționare fără sarcină: 0,1 Nm
Cod de compatibilitate: GBY
Lungime internă: 161,5 mm
Caracteristici de mediu
Nivel de zgomot: 73 dB la 1 metru, fără sarcină
Grad de protecție IP: Ieșire arbore: IP54
Temperatură ambiantă de funcționare: -25...90 °C
