SD315DN10B400, parte a gamei de produse Lexium SD3 de la Schneider Electric, este un motor pas cu pas compact, de înaltă performanță, optimizat pentru sarcini de poziționare precisă și control al mișcării. Acest controler avansat este ideal pentru sistemele de automatizare industrială, în special în aplicații în care controlul precis al mișcării este esențial, cum ar fi mașinile de ambalat, echipamentele de imprimare sau mașinile CNC. Motorul pas cu pas SD315DN10B400 funcționează la o tensiune de alimentare de 24-48 V CC și are un curent de fază maxim al motorului de 10 A, oferind un cuplu semnificativ pentru motoarele pas cu pas conectate. Capacitatea de poziționare de înaltă precizie a acționării este deosebit de valoroasă în medii în care mișcările fiabile și repetabile sunt esențiale. Dispozitivul dispune de o interfață de comunicare puls/direcție integrată, care permite controlul direct de către sisteme de control externe. Frecvența maximă de intrare este de 200 kHz atât pentru semnalele de intrare optocuplor de 5 V, cât și pentru cele de 24 V, permițând profiluri de mișcare rapide și precise. Parametrii tehnici ai SD315DN10B400 includ un design unic în bloc, funcționare monofazată și răcire prin convecție naturală. Dimensiunile dispozitivului (117 mm înălțime, 74,5 mm lățime, 23,5 mm adâncime) permit instalarea compactă în dulapuri de control. Dispozitivul are protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între 0 și 50 °C. Două LED-uri indică starea de funcționare: RUN și ERR, care oferă opțiuni simple de diagnosticare. Unitatea are o pierdere maximă de putere de numai 7 W, asigurând o funcționare eficientă din punct de vedere energetic, iar consumul său de curent nu depășește 7,5 mA. Datorită răcirii prin convecție naturală, acesta se caracterizează printr-o funcționare silențioasă și o durată de viață mai lungă, deoarece nu sunt necesare ventilatoare sau alte piese mobile pentru răcire.

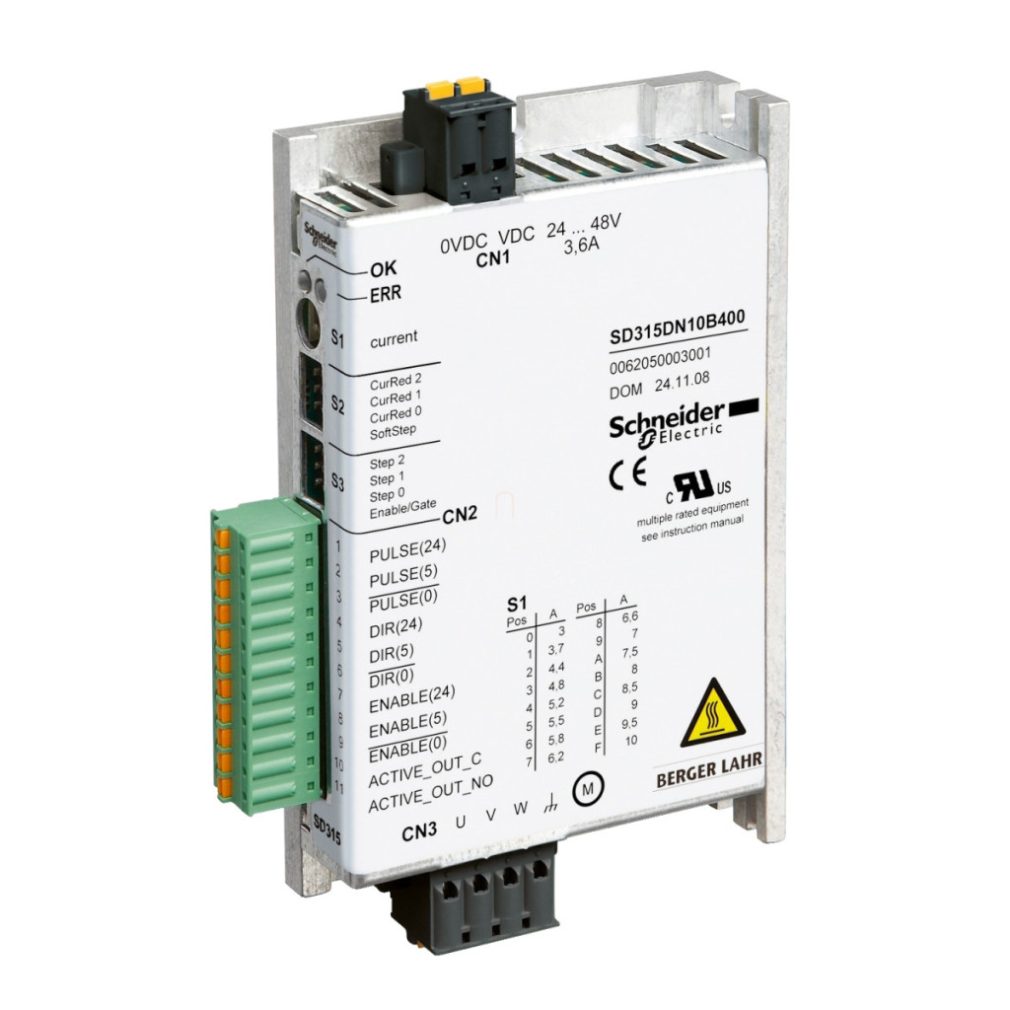

Schneider Electric Lexium SD3 - SD315DN10B400 - Acționare motor pas cu pas 3f, 10 A, interfață impuls/direcție, 24…48 VCC date tehnice
Caracteristici principale
Familia de produse: Lexium SD3
Tip produs: Motoare pas cu pas
Denumire scurtă dispozitiv: SD315
Limite tensiune de alimentare: 19...60 V
Date suplimentare
Format acționare: Bloc
Număr de faze de alimentare: Monofazat
Tensiune nominală de alimentare: 24...48 V - 15...10 %
Tip tensiune de alimentare: CC
Interfață de comunicare: Impuls/direcție, integrată
Curent maxim fază motor: 10 A
Consum curent: <= 7,5 mA
Pierdere de putere: <= 7 W
Valoarea nominală a siguranței: 10 A
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Condiție de tensiune garantată 0: <= 5 V pentru semnale de intrare optocuplor de 24 V, <= 0,4 V pentru semnalele de intrare ale optocuplorului de 5 V
Stare de tensiune garantată 1: 15...30 V pentru semnalele de intrare ale optocuplorului de 24 V, 2,5...5,25 V pentru semnalele de intrare ale opto-cuplajului de 5 V Curent de intrare: 25 mA pentru semnalele de intrare ale opto-cuplajului de 5 V, 7 mA pentru semnalele de intrare ale opto-cuplajului de 24 V Frecvență maximă de intrare: 200 kHz pentru semnale de intrare optocuplor de 24 V, 200 kHz pentru semnale de intrare optocuplor de 5 V
Tensiune maximă de comutare: 30 V CC (ieșire semnal de așteptare) Curent maxim de comutare: 200 mA (ieșire semnal de așteptare) Cădere maximă de tensiune: <1 V la o sarcină de 50 mA pe ieșirea semnalului de așteptare
Interfață fizică: RS422 - interfață impuls/direcție fără oscilator
Undă reziduală: < 5 % (tensiune de control de 24 V)
Indicație locală: 1 LED - ERR, 1 LED - RUN Tip de răcire: Convecție naturală Caracteristici fizice Înălțime: 117 mm Lățime: 74,5 mm Adâncime: 23,5 mm Rezistență la impact: 15 gn pentru 11 ms conform IEC 60068-2-27
Caracteristici de mediu
Compatibilitate electromagnetică: Descărcare electrostatică Nivel 3 conform IEC 61000-4-2, Imunitate la tranzienți electrici Nivel 4 conform IEC 61000-4-4, Imunitate la interferențe radioelectronice radiate Nivel 3 conform IEC 61000-4-3, Nivelul impulsurilor de tensiune/curent 3 conform IEC 61000-4-5
Standarde: IEC 61800-3 mediu 1, IEC 50178, IEC 61800-5-1, EN/IEC 61800-3 Mediu 2, IEC 61800-3 Certificări de produs: cUL, UL Marcaj: CE Temperatură ambiantă de funcționare: 0...50 °C
Temperatură ambiantă de depozitare: -25...70 °C
Grad de poluare: Nivel 2
Umiditate relativă: 5...85 % fără condensare Altitudine de funcționare: <= 1000 m fără reducerea performanței, > 1000...< 2000 m fără reducerea performanței (temperatură ambiantă maximă 40°C, distanță laterală > 20 mm) Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform IEC 60068-2-6, 1,5 mm (f= 3...13 Hz) conform IEC 60068-2-6
Clasă de protecție IP: IP20
