Motorul pas cu pas SD326RU68S2 din gama Lexium SD3 de la Schneider Electric este un dispozitiv compact, performant și extrem de versatil, ideal pentru aplicații industriale de precizie, în special pentru cele care necesită poziționare precisă și control al mișcării. Această unitate, cu un curent de fază maxim de 6,8 amperi, este perfect potrivită pentru sistemele de automatizare în care fiabilitatea și precizia sunt cerințe esențiale. O caracteristică unică a unității Lexium SD326RU68S2 este opțiunea sa flexibilă de alimentare, care poate fi operată fie de la o sursă de alimentare monofazată CA/CC de 100-120 V, fie de la una de 200-240 V. Interfața de comunicare puls/direcție încorporată asigură o integrare perfectă cu majoritatea sistemelor de control, în timp ce funcțiile de monitorizare a rotației și de monitorizare a frânei de reținere sporesc siguranța operațională. Aceste caracteristici sunt deosebit de valoroase în aplicații în care urmărirea precisă a mișcării și considerentele de siguranță sunt esențiale. Unitatea are parametri tehnici excelenți: putere nominală de 280 W la 115 V și 420 W la 230 V. Viteza mecanică maximă este de 3000 rpm, ceea ce este suficient pentru multe aplicații. SD326RU68S2 acceptă semnale de intrare optocuplor de 24 V și 5 V, cu o frecvență maximă de intrare de până la 200 kHz. Tensiunea maximă de comutare a ieșirii semnalului este de 30 V c.c., în timp ce curentul de comutare este de 200 mA. Pentru semnalele ENC_A/ENC_B, utilizează o interfață fizică RS422 și acceptă frecvențe de intrare de până la 400 kHz, ceea ce este ideal pentru aplicații de înaltă precizie. Din punct de vedere fizic, unitatea are un design compact: 145 mm înălțime, 72 mm lățime și 140 mm adâncime, cântărind doar 1,2 kg. Răcirea este asigurată de un ventilator încorporat. Are protecție IP20 și protecție IP40 în partea superioară (fără a îndepărta folia de protecție). În ceea ce privește temperatura ambiantă de funcționare, poate fi utilizat în intervalul 0-50 °C, deși se aplică anumite restricții peste 40 °C. Unitatea poate rezista la șocuri de până la 15 g timp de 11 ms și respectă reglementările stricte de compatibilitate electromagnetică, inclusiv rezistența la descărcări electrostatice, tranzitorii electrici și interferențe de frecvență radio radiate. Produsul are marcajul CE și este certificat UL și cUL, confirmând conformitatea sa cu standardele internaționale de siguranță.

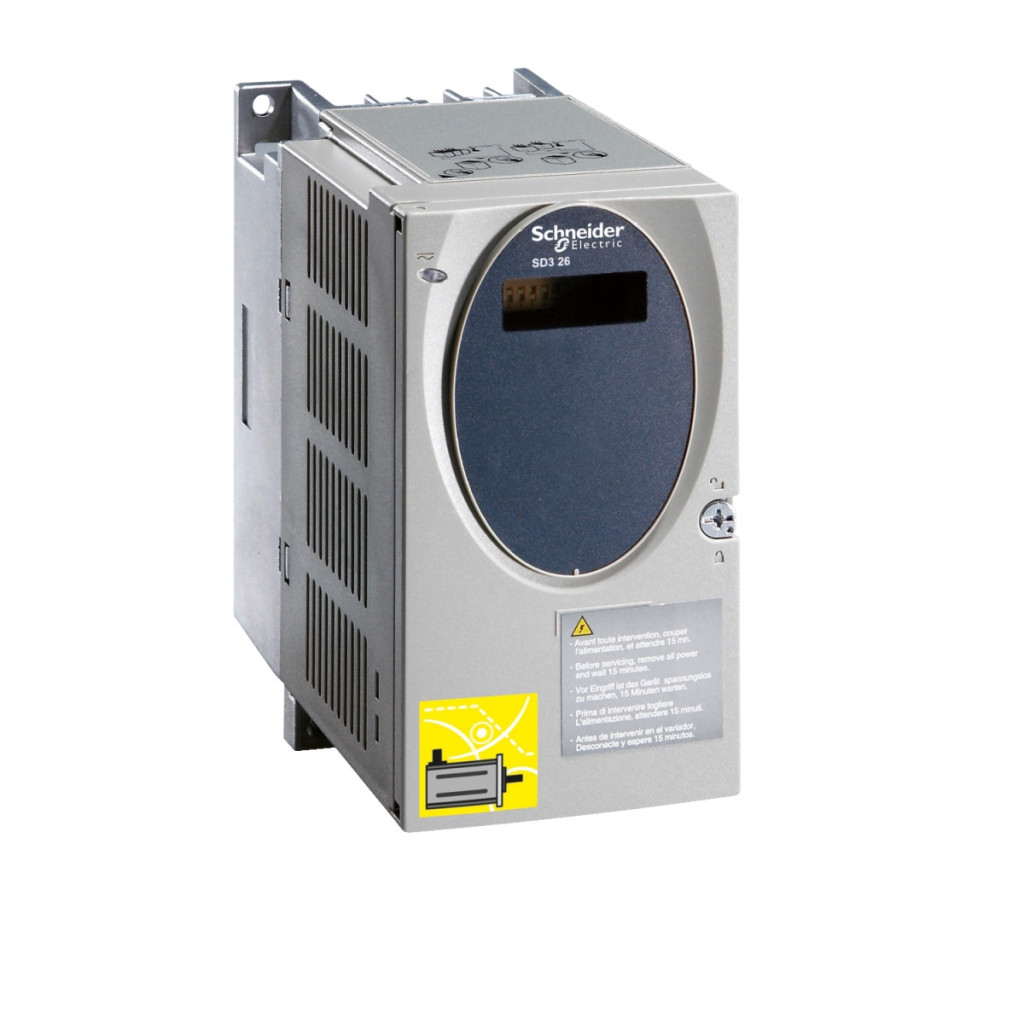

Schneider Electric Lexium SD3 - SD326RU68S2 - Motor pas cu pas 3f, 6,8 A, interfață impuls/direcție, cu control al rotației și frână, 230 VAC date tehnice
Caracteristici principale
Familia de produse: Lexium SD3
Tipul produsului: Motor pas cu pas
Denumire scurtă a dispozitivului: SD326
Limite de tensiune de alimentare: 100...120 V / 200...240 V
Caracteristici suplimentare
Format acționare: Bloc
Număr de faze de alimentare: Monofazat
Tensiune nominală de alimentare: 100...120 V (-15...10%) / 200...230 V (-15...10%)
Tip tensiune de alimentare: CA/CC
Limite frecvență rețea: 50...60 Hz (-15...10%)
Interfață de comunicare: Impuls/direcție, integrată
Funcții disponibile: Monitorizare rotație, monitorizare frână de reținere
Curent maxim de fază al motorului: 6,8 A
Consum de curent: <= 0,2 mA la tensiune de control de 24 V
Putere nominală: 280 W la 115 V, 420 W la 230 V
Curent de scurtcircuit: 0,5 kA
Valoare nominală siguranță conectată: 10 A la 115 V, 6 A la 230 V
Categorie de supratensiune: III
Curent de pornire: 60 A Curent maxim de scurgere: 30 mA IEC 60990-3 Intrări și ieșiri de semnal Nivel de tensiune garantat: <= 5 V pentru semnale de intrare optocuplor de 24 V, <= 0,5 V pentru semnalele de intrare optocuplor de 5 V
Nivel de tensiune garantat 1: 15...30 V pentru semnalele de intrare optocuplor de 24 V, 2,5...5,25 V pentru semnalele de intrare ale opto-cuplajului de 5 V Curent de intrare: 25 mA pentru semnalele de intrare ale opto-cuplajului de 5 V, 7 mA pentru semnalele de intrare ale opto-cuplajului de 24 V Frecvență maximă de intrare: 200 kHz pentru semnale de intrare optocuplor de 24 V, 200 kHz pentru semnale de intrare optocuplor de 5 V, 400 kHz pentru intrare semnal ENC_A/ENC_B
Tensiune maximă de comutare: 30 V CC (ieșire semnal de așteptare) Curent maxim de comutare: 200 mA (ieșire semnal de așteptare), 50 mA (ieșire 24 V) RM-FAULT_OUT, 1,7 mA (ieșire 24 V) +BRAKE_OUT
Cădere de tensiune maximă: <1 V la o sarcină de 50 mA pentru semnale de ieșire de 24 V, <1 V la o sarcină de 50 mA pentru ieșirea semnalului ENC+5V_OUT, <1 V la sarcină de 50 mA la ieșirea semnalului de așteptare
Interfață fizică: RS422 - intrare semnal ENC_A/ENC_B
Tensiune de ieșire: <= 30 V (semnale de ieșire de 24 V), 4,75...5,25 V (ieșire semnal ENC+5V_OUT) Tensiune de intrare: 24 V -15%/+20% la tensiune de control de 24 V Undă reziduală: <= 5% (tensiune de control 24 V)
Caracteristici fizice
Tip de răcire: Ventilator
Viteză mecanică maximă: 3000 rotații/minut
Înălțime: 145 mm
Lățime: 72 mm
Adâncime: 140 mm
Rezistență la șocuri: 15 gn pentru 11 ms conform IEC 60068-2-27
Greutate netă: 1,2 kg
Caracteristici de mediu
Compatibilitate electromagnetică: Descărcare electrostatică Nivel 3 conform IEC 61000-4-2, Imunitate la tranzienți electrici Nivel 4 conform IEC 61000-4-4, Imunitate la interferențe de frecvență radio radiate Nivel 3 conform IEC 61000-4-3, Impuls de tensiune/curent Nivel 3 conform IEC 61000-4-5
Standarde: EN 61800-3, EN/IEC 61800-5-1
Certificări ale produsului: UL, cUL
Marcaj: CE Temperatură de funcționare: 0...40 °C conform UL, 0...50 °C Temperatură de depozitare: -25...70 °C Grad de poluare: Nivel 2 Umiditate relativă: 5...85% fără condensare Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...< 2000 m fără reducere a puterii (temperatură maximă a mediului ambiant 40°C, fără folie de protecție, distanță laterală > 50mm) Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform IEC 60068-2-6, 1,5 mm (f= 3...13 Hz) conform IEC 60068-2-6
Clasă de protecție IP: IP20, Partea superioară: IP40 (fără a îndepărta folia de protecție)
Recomandări de instalare
0...Temperatură ambiantă de 40...50 °C: se recomandă un spațiu liber lateral de d > 50 mm
Temperatură ambiantă de 40...50 °C: se recomandă un spațiu liber lateral de d > 50 mm, cu folie de protecție, reducerea curentului nominal și continuu cu 2,2 % per °C peste 40 °C
