Unitatea de acționare cu motor pas cu pas SD328AU25S2 din gama Lexium SD3 de la Schneider Electric este o soluție compactă și performantă pentru aplicații de control precis al mișcării. Acest dispozitiv de control al mișcării este o alegere excelentă pentru proiecte industriale și de automatizare în care sunt necesare poziționarea precisă și funcționarea fiabilă. Controlerul Lexium SD328AU25S2 poate furniza un curent maxim al motorului de 2,5 amperi, fiind ideal pentru aplicații de putere medie. Unitatea oferă opțiuni de comunicare extrem de versatile, fiind echipată cu interfețe CANopen și Modbus integrate, precum și intrări analogice pentru un control flexibil. De asemenea, oferă performanțe remarcabile în ceea ce privește viteza de comunicare: poate funcționa la viteze de transfer de date cuprinse între 125 kbps și 1 Mbps pentru CANopen și între 9600 și 38400 bps pentru Modbus. Lexium SD328 poate gestiona până la 127 de acționări cu motor pas cu pas într-o rețea CANopen și 31 de acționări în Modbus, permițând crearea de sisteme complexe. Parametrii tehnici ai acționării Schneider Electric Lexium SD3 SD328AU25S2 sunt impresionanți. Este extrem de flexibil în ceea ce privește tensiunea de alimentare, deoarece poate funcționa cu o sursă de alimentare de 100-120 V sau 200-240 V CA/CC. Puterea sa nominală este de 180 W la 115 V și 270 W la 230 V tensiune de alimentare. Intrarea analogică funcționează în intervalul de tensiune -10...10 V cu o rezoluție de 14 biți, ceea ce permite un control extrem de precis. Frecvența maximă de intrare este de 200 kHz pentru interfețele impuls/direcție și de 400 kHz pentru interfețele A/B. Unitatea are, de asemenea, dimensiuni compacte: doar 145 mm înălțime, 72 mm lățime și 140 mm adâncime, cântărind 1,1 kg, ceea ce permite o instalare care economisește spațiu chiar și în medii industriale. SD328AU25S2 oferă, de asemenea, soluții de siguranță remarcabile. Dispune de o funcție de siguranță Safe Torque Off (STO) care respectă standardele de siguranță IEC/EN 61800-5-2, ISO 13849-1 nivel d și EN/IEC 61508 SIL2. Acest lucru este deosebit de important în aplicațiile în care protecția personalului și a echipamentelor este esențială. De asemenea, permite utilizarea funcțiilor de oprire de siguranță de categoria 0 și categoria 1, așa cum este ilustrat în schemele electrice ale produsului. De asemenea, are proprietăți excelente de compatibilitate electromagnetică (EMC), este conform cu cerințele seriei de standarde IEC 61000-4 și are marcaj CE. Unitatea poate fi utilizată la temperaturi de funcționare cuprinse între 0 și 50 °C, cu condiția respectării distanțelor de montare adecvate. Poate fi utilizat fără nicio reducere a performanței la altitudini de până la 1000 de metri deasupra nivelului mării și cu anumite restricții între 1000 și 2000 de metri. Are un grad de protecție IP20, iar partea superioară are un grad de protecție IP40 (fără a îndepărta folia de protecție). Dispozitivul este răcit prin convecție naturală, ceea ce contribuie la o funcționare fiabilă și de lungă durată. SD328AU25S2 este alegerea ideală pentru specialiștii în automatizări și inginerii care caută o soluție precisă și fiabilă de control al mișcării, cu caracteristici avansate de siguranță.

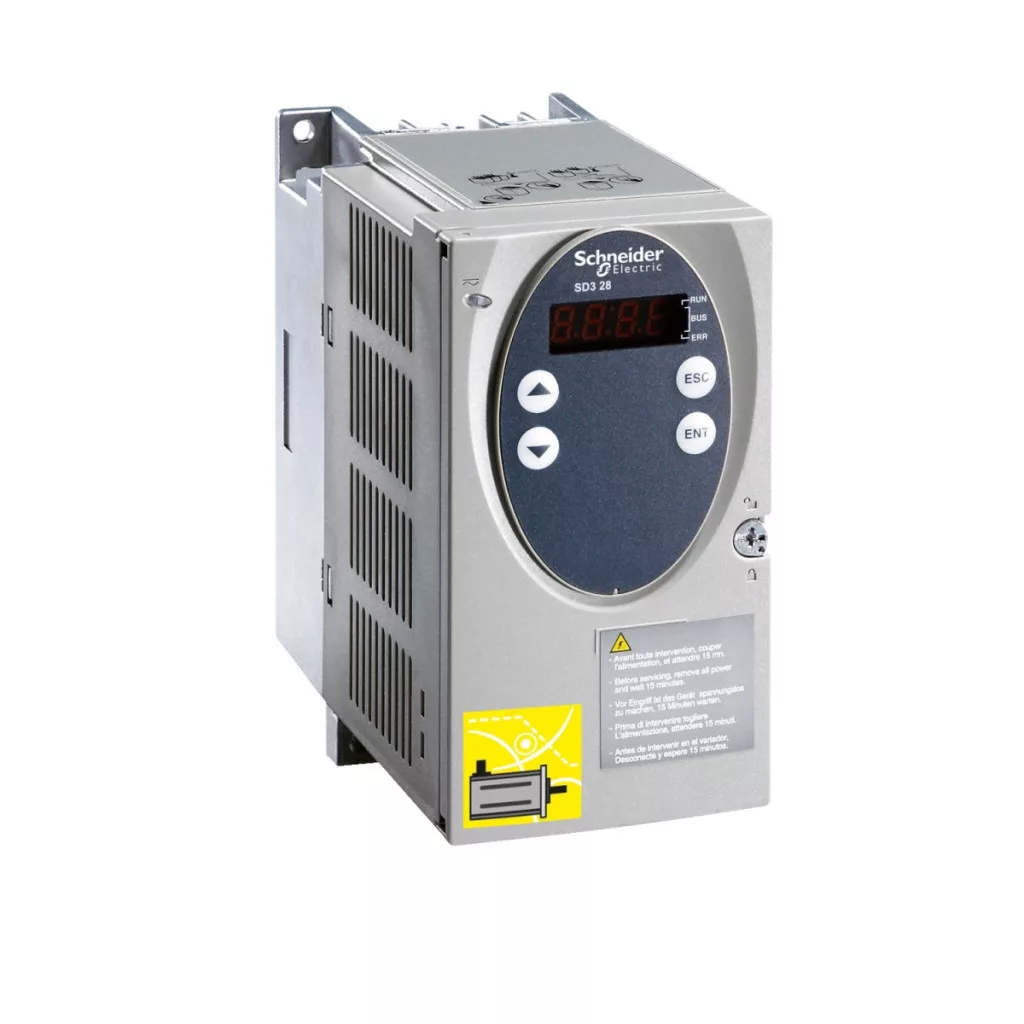

Schneider Electric Lexium SD3 - SD328AU25S2 - Motor pas cu pas 3f, 2,5 A, CANopen, Modbus, intrare analogică, 230 VAC date tehnice
Caracteristici cheie
Familia de produse: Lexium SD3
Tip produs: Acționare pas cu pas pentru mișcare
Denumire scurtă dispozitiv: SD328
Limite tensiune de alimentare: 200...240 V / 100...120 V
Tip bus: Fieldbus
Date suplimentare
Format acționare: Bloc
Număr de faze de rețea: Monofazat
Tensiune nominală de alimentare: 100....120 V (-15...10%) / 200...230 V (-15...10%)
Tip tensiune de alimentare: CA/CC
Frecvență rețea: 50...60 Hz (-15...10%)
Interfață de comunicare: CANopen (integrată), Intrare analogică (integrată), Modbus (integrat)
Caracteristici electrice
Curent maxim de fază al motorului: 2,5 A
Consum de curent: 3 A la tensiune de alimentare de 230 V, 4 A la tensiune de alimentare de 115 V, <= 0,2 mA la tensiune de control de 24 V
Putere nominală: 180 W la 115 V, 270 W la 230 V
Curent de scurtcircuit: 0,5 kA
Pierdere de putere: <= 26 W
Valoarea nominală a siguranței: 6 A la 115 V, 6 A la 230 V
Categoria de supratensiune: III
Curent de pornire: 60 A Curent maxim de scurgere: 30 mA <10 m IEC 60990-3 Caracteristici intrare/ieșire Tensiune 0 garantată: -3...5 V pentru semnale de intrare de 24 V
Stare garantată tensiune 1: 15...30 V pentru semnale de intrare de 24 V
Curent de intrare: 10 mA pentru semnale de intrare de 24 V
Frecvență maximă de intrare: intrare semnal 200 kHz ENC_A, ENC_B, ENC_I - pentru tipul de control impuls/direcție, intrare semnal 400 kHz ENC_A, ENC_B, ENC_I - pentru tipul de control A/B
Frecvență maximă de ieșire: 400 kHz pentru interfața impuls/direcție A/B, 200 kHz pentru interfața impuls/direcție impuls/direcție
Comunicare
Interfață fizică: RS 485 Modbus cu 2 fire, RS422 - interfață impuls/direcție, RS422 - intrare semnal ENC_A, ENC_B, ENC_I
Mod de transmisie: RTU pentru Modbus
Mod de acces: Slave CANopen
Viteză de transmisie: 125 kbps, 250 kbps, 500 kbps, 1 Mbps pentru CANopen, 9600, 19200, 38400 bps pentru Modbus
Funcții de siguranță
Funcție de oprire sigură a cuplului pentru mașini, conformă cu standardul IEC/EN 61800-5-2
Funcție de oprire sigură a cuplului pentru mașini, conformă cu standardul ISO 13849-1 nivel d
Funcție de oprire sigură a cuplului pentru procesele de sistem, conformă cu standardul EN/IEC 61508 nivel SIL2
Caracteristici mecanice
Tip de răcire: convecție naturală
Viteză mecanică maximă: 3000 rpm
Înălțime: 145 mm Lățime: 72 mm Adâncime: 140 mm Rezistență la șocuri: 15 gn pentru 11 ms, conform IEC 60068-2-27 Caracteristici de mediu Temperatura ambiantă de funcționare: 0..,50 °C
Temperatură ambiantă de depozitare: -25...70 °C
Grad de poluare: Nivel 2
Umiditate relativă: 5...85% fără condensare
Altitudine de funcționare: <= 1000 m fără reducerea performanței, > 1000...< 2000 m fără reducerea performanței (temperatură ambiantă maximă 40°C, fără film de protecție, distanță laterală > 50mm)
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform IEC 60068-2-6, 1,5 mm (f= 3...13 Hz) conform IEC 60068-2-6
Grad de protecție IP: IP20, Partea superioară: IP40 (fără folie de protecție)
