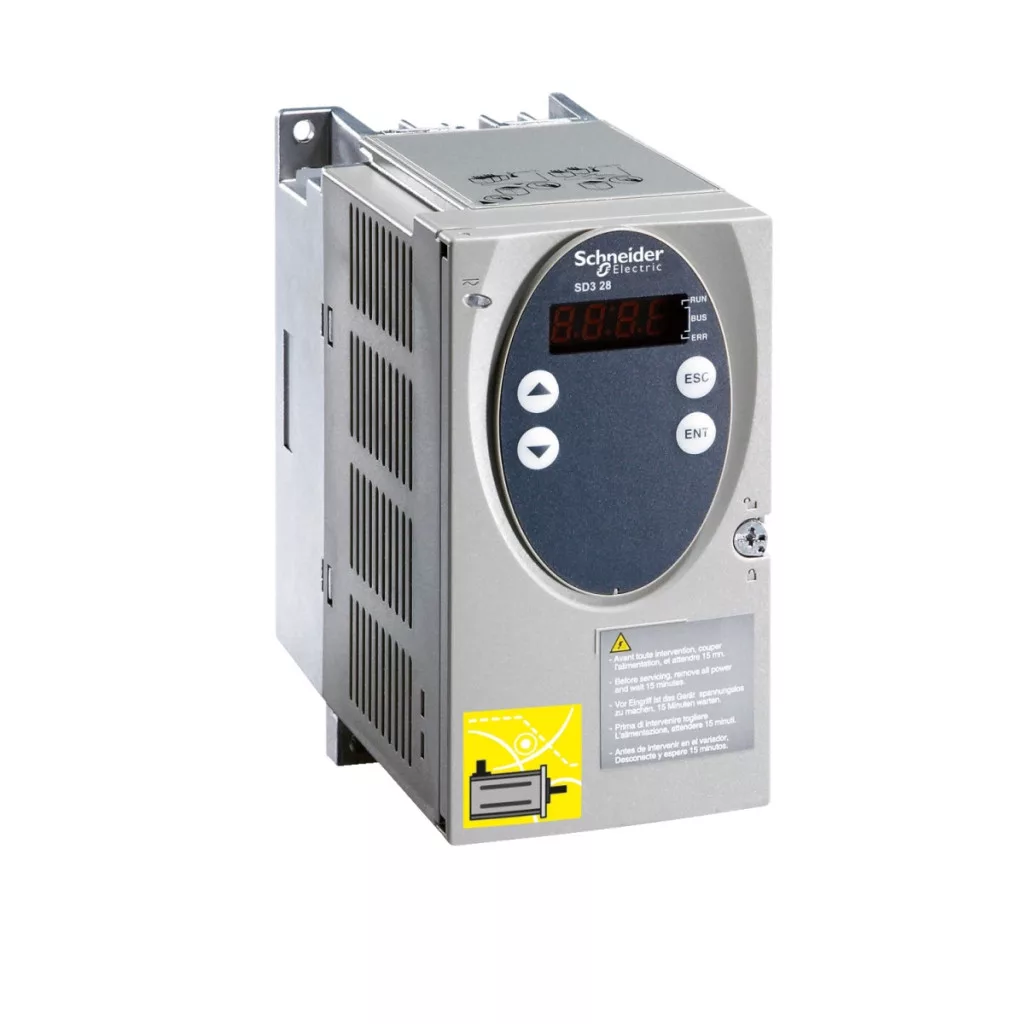

SD328AU68S2, parte a gamei de produse Lexium SD3 de la Schneider Electric, este un controler compact de înaltă performanță pentru motoare pas cu pas, care furnizează un curent maxim de 6,8 A motoarelor conectate. Acest convertizor de putere cu densitate mare oferă o soluție de control fiabilă pentru aplicații de control precis al mișcării în automatizarea industrială, sisteme de fabricație și alte domenii de înaltă precizie. SD328AU68S2 poate funcționa în două intervale de tensiune de alimentare: 100-120 V sau 200-240 V monofazat. Dispozitivul are o putere totală de 280 W la 115 V și 420 W la 230 V. Dispozitivul acceptă mai multe protocoale de comunicare - în plus față de intrarea analogică încorporată, are și magistrale de câmp Modbus și CANopen, ceea ce îl face extrem de flexibil în ceea ce privește integrarea. Interfețele multiple asigură conectarea ușoară a unității la aproape orice sistem de control sau PLC. Funcțiile de siguranță încorporate includ Safe Torque Off (STO), care oferă protecție la nivelul IEC/EN 61800-5-2 și ISO 13849-1 (categoria d) și permite nivelul de integritate de siguranță SIL2. Unitatea are capacități avansate de diagnosticare, protecție la supratensiune (categoria III) și protecție la scurtcircuit (0,5 kA). Curentul maxim de comutare al dispozitivului este de 60 A, care trebuie protejat în mod adecvat (siguranță de 10 A pentru 115 V, siguranță de 6 A pentru 230 V). Curentul maxim de scurgere este de 30 mA pentru o lungime a cablului mai mică de 10 m. Opțiunile de control sunt extrem de versatile: dispozitivul acceptă semnale de tip impuls/direcție și A/B. Frecvența maximă de intrare este de 200 kHz în modul de control impuls/direcție și de 400 kHz în modul A/B. Frecvența de ieșire este de 200 kHz pentru interfața impuls/direcție și de 400 kHz pentru interfața A/B. Intrarea analogică funcționează între -10 și +10 V, cu o rezoluție de 14 biți și un timp de procesare de 0,25 ms. Ratele de transfer Modbus sunt 9600, 19200 și 38400 bps, în timp ce CANopen funcționează la rate de transfer de 125 kbps, 250 kbps, 500 kbps și 1 Mbps.
Schneider Electric Lexium SD3 - SD328AU68S2 - 3f motor pas cu pas, 6,8 A, CANopen, Modbus, intrare analogică, 230 VAC date tehnice
Caracteristici generale
Familia de produse: Lexium SD3
Tip dispozitiv: Acționare motor pas cu pas pentru mișcare
Denumire scurtă dispozitiv: SD328
Limite tensiune de alimentare: 200...240 V și 100...120 V
Tip bus: Fieldbus
Caracteristici suplimentare
Format acționare: Bloc
Număr de faze de alimentare: Monofazat
Tensiune nominală de alimentare: 100...120 V (-15...+10%) și 200...230 V (-15...+10%)
Tip tensiune de alimentare: CA/CC
Frecvență rețea: 50...60 Hz (-15...+10%)
Interfețe de comunicare: Intrare analogică încorporată, bus de câmp Modbus încorporat, bus de câmp CANopen încorporat
Curent maxim de fază al motorului: 6,8 A
Consum de curent
5 A la tensiune de alimentare de 230 V
7 A la tensiune de alimentare de 115 V
≤ 0,2 mA la tensiune de control de 24 V
Date de performanță
Putere nominală: 280 W la 115 V, 420 W la 230 V
Curent de scurtcircuit: 0,5 kA
Pierdere de putere: ≤ 65 W
Caracteristici de comunicare
Viteză de transmisie Modbus: 9600, 19200, 38400 bps
Rată de transfer CANopen: 125 kbps, 250 kbps, 500 kbps, 1 Mbps
Număr de adrese Modbus: 1...247 Număr de adrese CANopen: 1...127 Funcții de siguranță Funcție de siguranță Safe Torque Off (STO) conform IEC/EN 61800-5-2 Funcție de siguranță Safe Torque Off conform ISO 13849-1 nivel dp>
Funcție de siguranță Safe Torque Off conform EN/IEC 61508 SIL2 nivel
Caracteristici fizice
Tip de răcire: Ventilator
Viteză mecanică maximă: 3000 rpm
Înălțime: 145 mm
Lățime: 72 mm
Adâncime: 140 mm
Greutate netă: 1,2 kg
Parametri de mediu
Temperatura ambiantă de funcționare: 0...50 °C
Temperatură ambiantă de depozitare: -25...70 °C
Grad de poluare: Nivel 2
Umiditate relativă: 5...85% fără condens Altitudine de funcționare: ≤ 1000 m fără reducerea performanței Grad de protecție IP: IP20 (partea superioară: IP40 fără îndepărtarea foliei de protecție)
