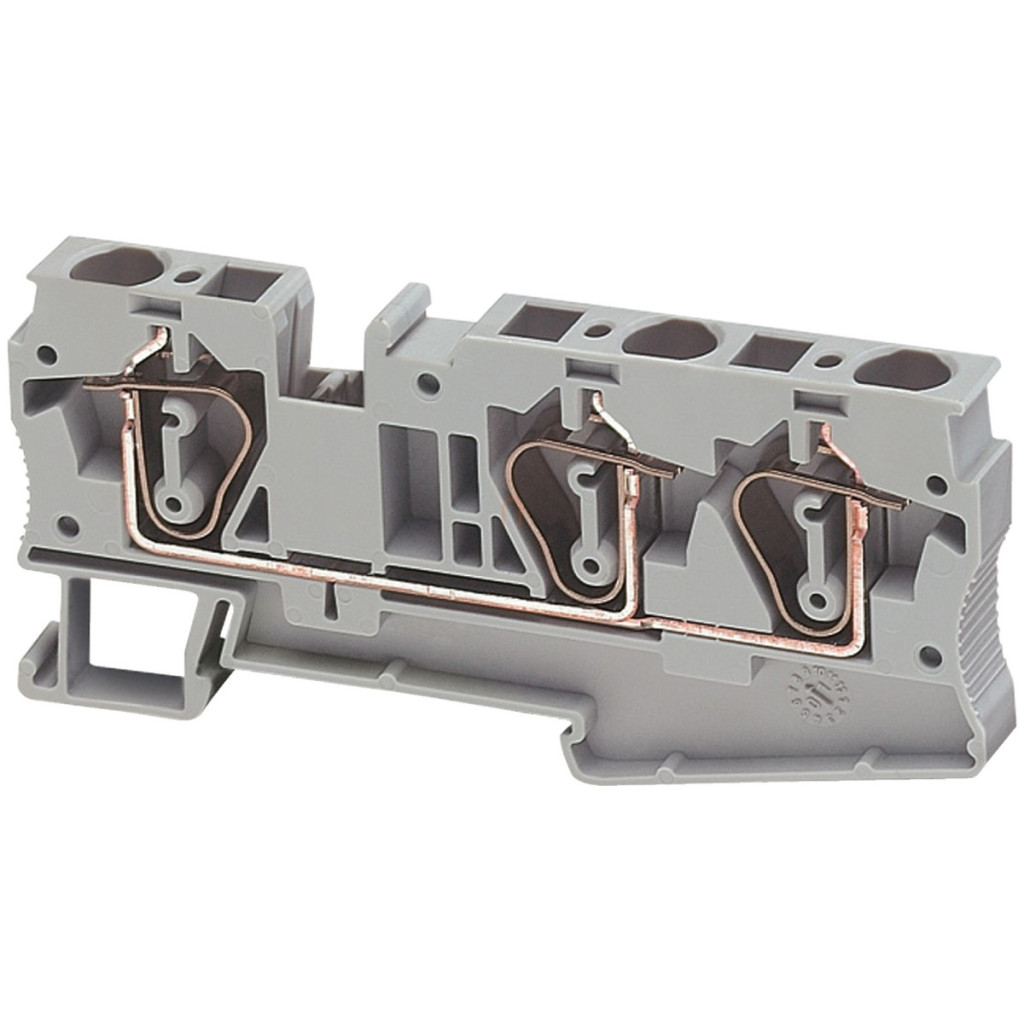

Blocul terminal cu arc NSYTRR63 din gama de produse Linergy TR de la Schneider Electric este o soluție de conectare fiabilă pentru sistemele electrice industriale. Acest bloc terminal de culoare gri, cu secțiune nominală de 6 mm², de tip traversant, este alegerea ideală pentru diverse instalații electrice în care instalarea rapidă și funcționarea sigură sunt importante. Produsul oferă opțiuni de conectare în 3 puncte: 1 conector cu arc în amonte și 2 conectori cu arc în aval. Are un design compact: are o lungime de 90,5 mm, o lățime de numai 8,2 mm și o înălțime de 43,5 mm. Blocul terminal poate fi instalat rapid și ușor folosind un sistem de prindere cu clemă, ceea ce facilitează foarte mult instalarea și întreținerea. Produsul, cunoscut și sub abrevierea TRR, este disponibil într-un set de 50 de bucăți. Blocul terminal Schneider Electric NSYTRR63 are parametri electrici excelenți. Conform standardului EN/IEC 60947-7-1, are o tensiune nominală de funcționare de 800 V și un curent nominal de 41 A, în timp ce conform certificărilor UL și CSA, este clasificat pentru o tensiune de funcționare de 600 V și un curent de 50 A. Blocul terminal este extrem de versatil în ceea ce privește cablurile conectabile: poate fi utilizat cu fire solide de 0,2-6 mm², fire flexibile de 0,2-6 mm² (cu sau fără manșoane), fire flexibile de 0,5-6 mm² fără manșoane și chiar fire solide de 0,2-10 mm² cu manșoane. Lungimea de dezizolare a firului trebuie să fie de 12 mm, iar pentru conectare și deconectare este necesară o șurubelniță plată. În ceea ce privește compoziția materialului, blocul terminal NSYTRR63 este format dintr-o carcasă izolatoare din poliamidă 6/6, un conector și un șurub din aliaj de cupru, un element de conectare din aliaj de cupru și un arc din oțel crom-nichel. Are proprietăți dielectrice remarcabile: factorul său de pierdere dielectrică este de 0,01 la 1 MHz (conform IEC 60250 și VDE 0303-T4), iar constanta sa dielectrică este de 3,7 la 1 MHz. Proprietățile sale de rezistență și izolare sunt, de asemenea, excelente: rezistența sa specifică este de 10000 MΩ·m, rezistența sa la suprafață este de 1000 GΩ, iar rezistența sa la curgere este de 500 CTI (>400 kB). Produsul aparține clasei de rezistență la flacără V0, cu o grosime de 0,8 mm, conform UL 94. Blocul terminal are o gamă largă de temperaturi de funcționare: poate fi utilizat între -40 și +130 °C, în conformitate cu IEC 60216-1 și VDE 0304-T21.
Date tehnice bloc terminal Schneider Electric Linergy TR
Date de bază
Familia de produse: Linergy
Denumirea produsului: Linergy TR
Tipul produsului: Bloc terminal
Denumire scurtă: TRR
Categorie accesorii: Accesorii de conectare
Tip bloc terminal: Cu orificiu de trecere
Nivel bloc terminal: 1
Metodă de fixare: Cu clemă
Secțiune nominală: 6 mm²
Lungime: 90,5 mm
Culoare: Gri
Cantitate per set: 50 buc.
Date suplimentare
Lățime: 8,2 mm
Înălțime: 43,5 mm
Conexiuni - blocuri terminale: 1 x terminal cu arc: în sus, 2 x terminale cu arc: în jos
Număr de conexiuni: 3
Poziția conexiunii: Sus
Număr de intrări de măsurare: 2
Secțiune transversală a cablului: 0,5...6 mm², fără capăt de cablu flexibil; 0,2...10 mm², cu capăt de cablu solid; 0,2...6 mm² cu capăt de cablu flexibil; 0,2...6 mm² fără capăt de cablu solid
Lungime de dezizolare a firului: 12 mm
Tip de sculă: Conectare: șurubelniță plată; Deconectare: șurubelniță plată
Tensiune nominală de funcționare [Ue]: 600 V CSA; 800 V conform EN/IEC 60947-7-1; 600 V UL
Curent nominal [In]: 41 A conform EN/IEC 60947-7-1; 50 A CSA; 50 A UL
Materiale
Material: Poliamidă 6/6: carcasă izolatoare; Aliaj de cupru: conector și șurub; Aliaj de cupru: element de conectare; Oțel crom-nichel: arc. Pierdere dielectrică: 0,01 la 1 MHz conform IEC 60250; 0,01 la 1 MHz conform VDE 0303-T4. 0,01 la 1 MHz conform VDE 0303-T4;
Constanta dielectrică: 3,7 la 1 MHz;
Rezistență specifică: 10.000 MΩ.m conform IEC 60093; 10.000 MΩ.m conform VDE 0303-T30
Rezistivitate superficială: 1.000 GΩ conform IEC 60093; 1000 GΩ conform VDE 0303-T30
Rezistență la scurgere: 500 CTI (> 400 kB) conform IEC 60093; 500 CTI (> 400 kB) conform VDE 0303-T30
Rezistență la flacără: V0, grosime 0,8 mm conform UL 94
Greutatea produsului: 23,6 g
Compatibilitate
Compatibilitate cu familia de produse: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Compatibilitate produs: Carcase spațiale
Caracteristici de mediu
Certificate: VDE, GL, DNV, CSA, UL
Rigiditate dielectrică: 1000 V conform IEC 60243-1
Temperatura ambiantă în timpul funcționării: -40...130 °C conform IEC 60216-1; -40...130 °C conform VDE 0304-T21
