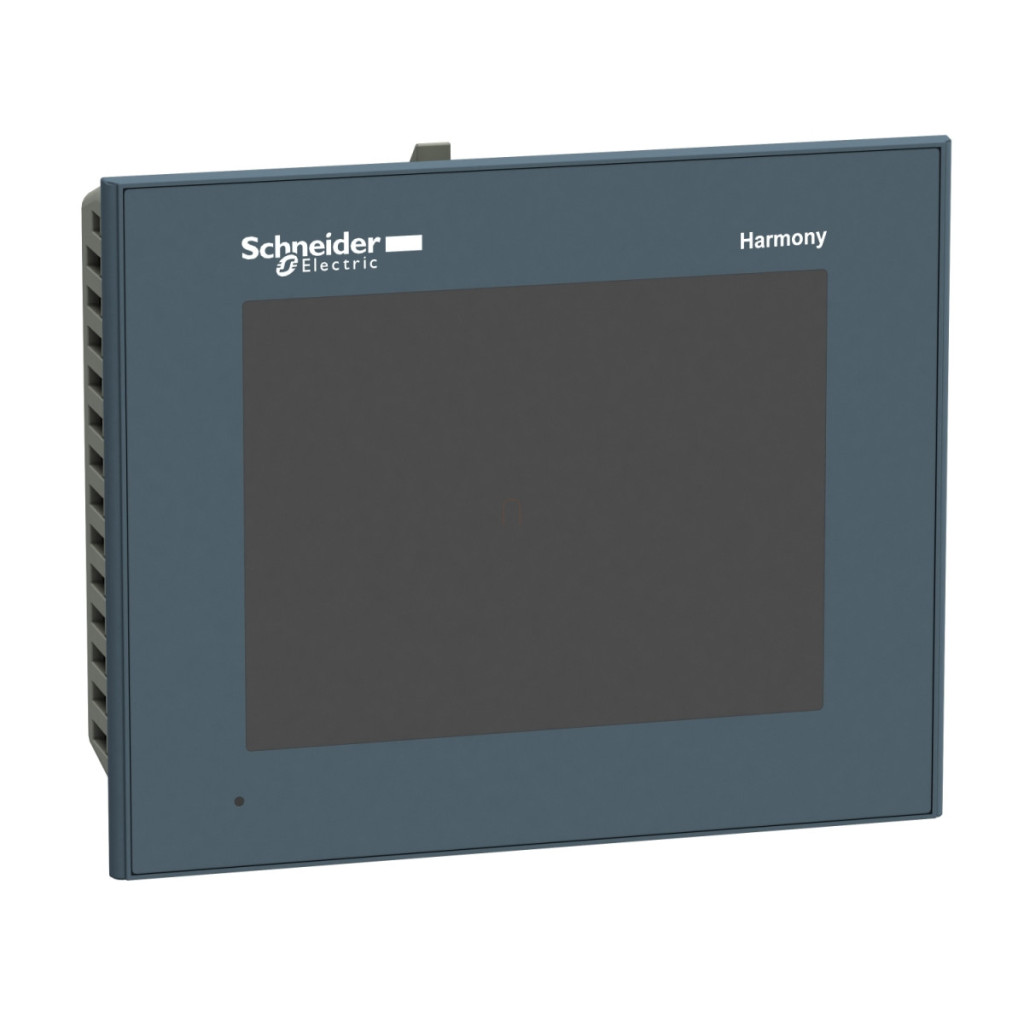

HMIGTO2300, parte a gamei de produse Harmony GTO de la Schneider Electric, este un panou tactil avansat care oferă o soluție profesională pentru sarcini de automatizare industrială și aplicații de interfață om-mașină (HMI). Acest ecran de 5,7 inci utilizează tehnologia TFT de înaltă calitate și este capabil să afișeze 65.536 de culori diferite, fiind ideal pentru sarcini complexe de vizualizare. Panoul HMIGTO2300 are o rezoluție QVGA de 320 x 240 pixeli, care oferă detalii suficiente pentru afișarea proceselor industriale. Dispozitivul este echipat cu un panou tactil cu film rezistiv care poate rezista la 1 milion de cicluri de funcționare, asigurând o funcționare fiabilă pe termen lung, chiar și în cele mai exigente medii industriale. Zona sensibilă la atingere are o precizie de 1024 x 1024 pixeli, permițând o funcționare extrem de precisă. Iluminarea din spate are o durată de viață impresionantă de 50.000 de ore de lumină albă la 25 °C, iar luminozitatea poate fi reglată la 16 niveluri diferite, fie prin intermediul ecranului tactil, fie prin software. Dispozitivul este dotat cu un procesor ARM926EJ-S și 64 MB de memorie Flash EPROM, asigurând o funcționare rapidă și fiabilă. Pentru stocarea datelor sunt disponibili 128 kB de memorie RAM internă (SRAM). Panoul acceptă diverse seturi de caractere, inclusiv chineză (simplificată), coreeană, ASCII (caractere europene), japoneză (ANK, Kanji) și taiwaneză (chineză tradițională), ceea ce îl face potrivit pentru utilizarea într-un mediu internațional. Pachetul software, Vijeo Designer, permite programarea și personalizarea eficientă. Panoul HMIGTO2300 acceptă o serie de protocoale de comunicare, inclusiv Modbus, Uni-TE, Modbus Plus și FIPWAY, precum și mai multe protocoale terțe, cum ar fi Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley și Siemens Simatic. Panoul funcționează cu o tensiune nominală de alimentare de 24 V CC, cu un interval de 19,2-28,8 V. Consumul maxim de energie este de 10,5 W, dar acesta poate fi redus semnificativ dacă lumina de fundal este oprită (4,5 W) sau redusă (5 W). Bateria litiu încorporată asigură păstrarea datelor RAM interne timp de până la 100 de zile în cazul unei întreruperi de curent, cu un timp de încărcare de 5 zile și o durată de viață de 10 ani. Starea dispozitivului este indicată de diferite LED-uri: LED de stare (verde, portocaliu, roșu), LED COM2 (galben) și LED card SD (verde), astfel încât starea de funcționare poate fi monitorizată cu ușurință în orice moment. Panoul HMIGTO2300 oferă o serie de opțiuni de conectare integrate: legătură serială COM1 SUB-D 9 (interfață RS232C), legătură serială COM2 RJ45 (interfață RS485) și porturi USB 2.0 tip A și mini B. Panoul poate fi montat la nivel și este fixat cu 4 cleme cu șurub. Carcasa dispozitivului este fabricată din material PPT, iar răcirea este asigurată prin convecție naturală. Dimensiunile panoului sunt: 169,5 mm lățime, 137 mm înălțime și 59,5 mm adâncime. În ceea ce privește protecția IP, panoul frontal are un grad de protecție IP65, în timp ce panoul din spate oferă protecție IP20. Pentru utilizare în interior, panoul oferă protecție NEMA 4X pentru panoul frontal. Dispozitivul este conform cu standardele IEC 61000-6-2, UL 508 și IEC 61131-2 și are numeroase certificări (KCC, CE, cULus, C-Tick, UKCA, UKEX). Intervalul de temperatură de funcționare este de 0-50 °C, iar intervalul de temperatură de depozitare este de -20-60 °C. Dispozitivul este rezistent la descărcări electrostatice, șocuri și vibrații în medii industriale.
Schneider Electric Magelis GTO - HMIGTO2300 - Ecran color GTO de 5,7" QVGA - Date tehnice TFT
Caracteristici principale
Familia de produse: Harmony GTO
Tipul produsului: Panou tactil avansat
Culoarea afișajului: 65.536 culori
Dimensiunea afișajului: 5,7 inci
Alimentare: Sursă externă
Tip baterie: Baterie litiu pentru RAM internă, durată de viață: 100 zile, timp de încărcare = 5 zile, durată de viață a bateriei = 10 ani
Procesor: ARM926EJ-S Pachet software: Vijeo Designer Caracteristici afișaj Tip terminal: Afișaj tactil Tip afișaj: LCD TFT color cu iluminare din spate
Rezoluție afișaj: 320 x 240 pixeli QVGA
Zonă sensibilă la atingere: 1024 x 1024
Panou tactil: Film rezistiv, 1.000.000 de cicluri Durata de viață a iluminării din spate: 50.000 de ore alb la 25 °C Luminozitate: 16 niveluri - control panou tactil, 16 niveluri - control software Fonturi caractere: chineză (chineză simplificată), coreeană, ASCII (caractere europene), japoneză (ANK, Kanji), taiwaneză (chineză tradițională)
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 19,2...28,8 V
Curent de pornire: 30 A
Consum maxim de energie: 10,5 W, 6,5 W când nu sunt alimentate dispozitive externe, 4,5 W când lumina de fundal este oprită, 5 W când lumina de fundal este estompată
Memorie
Descrierea memoriei: Flash EPROM, 64 MB Stocare date: 128 kB RAM intern (SRAM) Comunicații Protocoale descărcabile: Schneider Electric Modicon Modbus, Schneider Electric Modicon Uni-TE, Schneider Electric Modicon Modbus Plus, Schneider Electric Modicon FIPWAY, protocoale terțe Mitsubishi Melsec, protocoale terțe Omron Sysmac, protocoale terțe Rockwell Automation Allen-Bradley, protocoale terțe Siemens Simatic
Tipuri de conexiuni încorporate: legătură serială COM1 SUB-D 9, interfață: RS232C, viteză de transfer: 2400...115200 bps, legătură serială COM2 RJ45, interfață: RS485, viteză de transfer: 2400...115200 bps, legătură serială COM2 RJ45, interfață: RS485, viteză de transmisie: 187,5 kbps compatibilă cu Siemens MPI, USB 2.0 tip A, USB 2.0 mini tip B
Caracteristici mecanice
Montarea produsului: Montare încastrată, Metodă de montare: 4 cleme cu șurub, Material panou frontal: PPT, Material capac: PPT, Tip răcire: Convecție naturală, Lățime: 169,5 mm, Înălțime: 137 mm, Adâncime: 59,5 mm, Parametri de mediu 169,5 mm Înălțime: 137 mm Adâncime: 59,5 mm Parametri de mediu Standarde: IEC 61000-6-2, UL 508, IEC 61131-2 Certificări ale produsului: KCC, CE, cULus, C-Tick, UKCA, UKEX IEC 61131-2
Certificări produs: KCC, CE, cULus, C-Tick, UKCA, UKEX
Temperatură de funcționare ambiantă: 0...50 °C
Temperatură de depozitare ambiantă: -20...60 °C
Umiditate relativă: 10...90% fără condens Altitudine de funcționare: < 2000 m Grad de protecție IP: IP20 (panou posterior) conform IEC 60529, IP65 (panou frontal) conform IEC 60529 Grad de protecție NEMA: NEMA 4X panou frontal (pentru utilizare în interior) Rezistență la impact: 147 m/s² 3 impacturi în toate direcțiile X, Y și Z conform IEC 61131-2 Rezistență la vibrații: 3,5 mm (f = 5...9 Hz) - în direcțiile X, Y, Z pentru 10 cicluri (aproximativ 100 minute) - conform IEC 61131-2, 1 gn (f = 9...150 Hz) - în direcțiile X, Y, Z pentru 10 cicluri (aproximativ 100 minute) - conform IEC 61131-2
Protecție împotriva descărcărilor electrostatice: descărcare de contact de 6 kV conform IEC 61000-4-2 nivel 3
