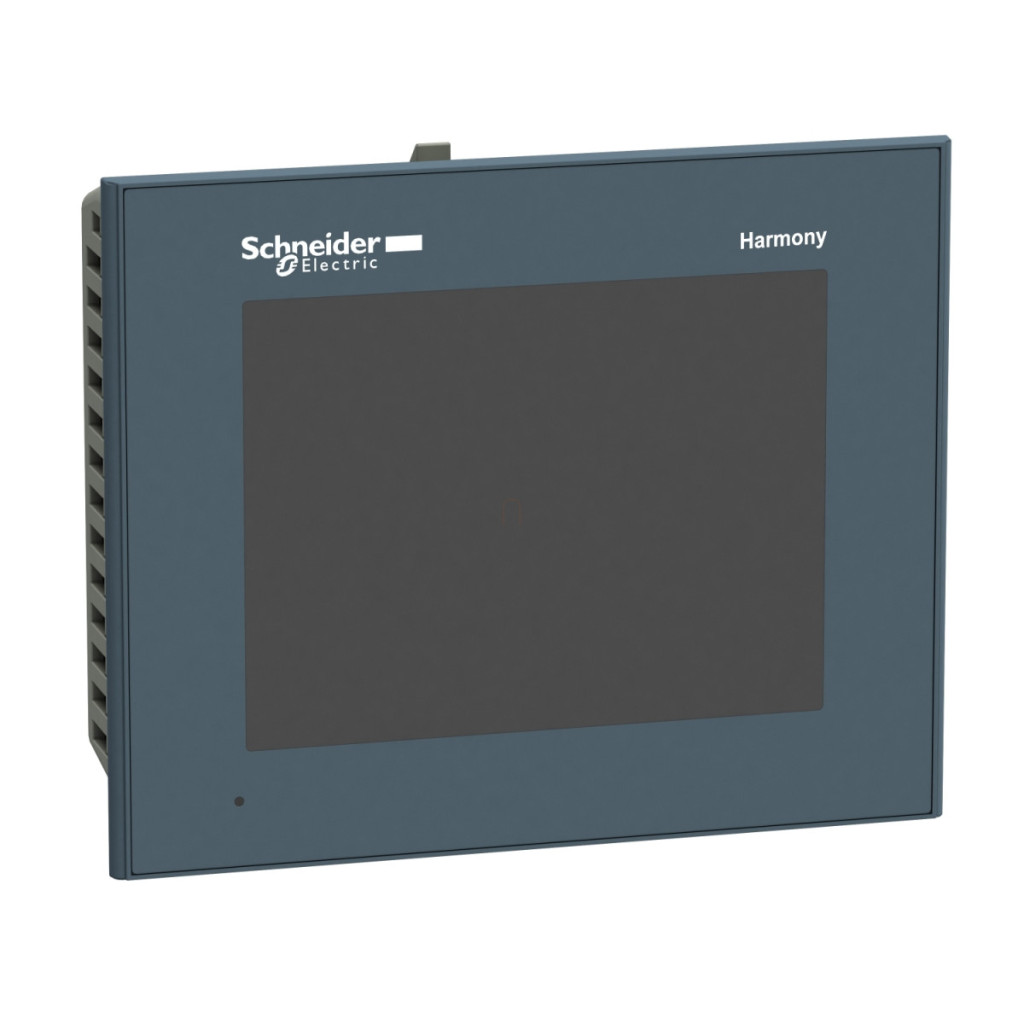

Schneider Electric HMIGTO2310 este un panou de control avansat cu ecran tactil care face parte din familia de produse Harmony GTO. Această interfață om-mașină (HMI) sofisticată oferă soluția perfectă pentru vizualizarea și controlul proceselor industriale, totul într-un design compact și fiabil. În centrul dispozitivului se află un ecran tactil TFT LCD de 5,7 inci, cu o rezoluție de 320 x 240 pixeli (QVGA) și un afișaj impresionant de 65.536 de culori. Această adâncime de culoare permite afișarea diagramelor detaliate ale proceselor, a graficelor și a interfețelor de control. Iluminarea de fundal este albă, cu o durată de viață de 50.000 de ore, ceea ce reduce semnificativ costurile de întreținere și crește fiabilitatea echipamentului. Luminozitatea ecranului poate fi reglată la 16 niveluri diferite, fie prin intermediul ecranului, fie prin intermediul software-ului, asigurând o vizibilitate optimă în diferite condiții de iluminare. HMIGTO2310 are un design robust pentru medii industriale. Panoul frontal are un grad de protecție IP65, care oferă protecție completă împotriva pătrunderii prafului și umezelii, în timp ce panoul din spate are un grad de protecție IP20. Panoul frontal este, de asemenea, conform cu standardul NEMA 4X (pentru utilizare în interior). Dispozitivul este extrem de durabil, dovadă fiind rezistența sa excelentă la șocuri și vibrații. Poate rezista la impacturi de până la 147 m/s² în toate cele trei direcții (X, Y, Z) și poate rezista la vibrații continue cu o amplitudine de 3,5 mm între 5 și 9 Hz și o accelerație de 1 g în intervalul 9-150 Hz. Panoul funcționează în mod fiabil în diverse condiții de mediu, cu o temperatură de funcționare cuprinsă între 0 și 55 °C și o umiditate relativă de 10-90% (fără condens). Panoul HMIGTO2310 are o gamă largă de opțiuni de conectare, asigurând o integrare flexibilă în diverse sisteme de automatizare. Dispozitivul este echipat cu două porturi seriale: un conector COM1 RS232C SUB-D 9 (viteză de transfer 2400-115200 bps) și un port COM2 RS485 RJ45, care nu numai că este capabil de comunicații RS485 standard la 2400-115200 bps, dar este și compatibil cu protocolul Siemens MPI la 187,5 kbps. De asemenea, dispune de o conexiune Ethernet (10BASE-T/100BASE-TX, IEEE 802.3) și porturi USB 2.0 tip A și mini B pentru transferul ușor al datelor. Panoul acceptă o gamă largă de protocoale, inclusiv protocoalele Schneider Electric Modicon Modbus, Uni-TE, Modbus Plus, FIPWAY și Modbus TCP, precum și protocoale terțe, cum ar fi Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley și Siemens Simatic, permițându-i să comunice cu practic orice PLC sau sistem de control.
Schneider Electric Magelis GTO - HMIGTO2310 - terminal HMI general, 5,7", 320x240 QVGA date tehnice
Caracteristici principale
Familia de produse: Harmony GTO
Tipul produsului: Panou tactil avansat
Culoarea afișajului: 65.536 culori
Dimensiunea afișajului: 5,7 inci
Alimentare: Sursă externă
Tip baterie: Baterie litiu pentru RAM intern, autonomie: 100 zile, timp de încărcare = 5 zile, durata de viață a bateriei = 10 ani
Tip procesor: ARM926EJ-S
Pachet software: Vijeo Designer
Caracteristici afișaj
Tip terminal: Afișaj tactil
Tip afișaj: LCD TFT color cu iluminare din spate
Rezoluție afișaj: 320 x 240 pixeli QVGA
Zonă tactilă: 1024 x 1024
Panou tactil: Film rezistiv, 1.000.000 de cicluri
Durată de viață a iluminării din spate: 50.000 de ore alb, la 25 °C
Luminozitate: 16 niveluri - control prin panou tactil, 16 niveluri - control prin software
Set de caractere: coreeană, taiwaneză (chineză tradițională), ASCII (caractere europene), chineză (chineză simplificată), japoneză (ANK, Kanji)
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 19,2...28,8 V
Curent de pornire: 30 A
Consum maxim de energie: 6,5 W când nu sunt alimentate dispozitive externe, 4,5 W când lumina de fundal este OPRITĂ, 5 W când lumina de fundal este estompată, 10,5 W
Memorie și stocare date
Descriere memorie: Flash EPROM, 96 MB
Backup date: 512 KB RAM intern (SRAM)
Dispozitiv de stocare date: card SD, <= 32 GB, card SDHC, <= 32 GB
Opțiuni de conectare
Protocoale descărcabile: Schneider Electric Modicon Modbus, Schneider Electric Modicon Uni-TE, Schneider Electric Modicon Modbus Plus, Schneider Electric Modicon FIPWAY, protocoale terțe Mitsubishi Melsec, protocoale terțe Omron Sysmac, protocoale terțe Rockwell Automation Allen-Bradley, protocoale terțe Siemens Simatic, Schneider Electric Modicon Modbus TCP
Tip conexiune integrată: legătură serială COM1 SUB-D 9, interfață: RS232C, viteză de transmisie: 2400...115200 bps, legătură serială COM2 RJ45, interfață: RS485, viteză de transmisie: 2400...115200 bps, legătură serială COM2 RJ45, interfață: RS485, viteză de transmisie: 187,5 kbps compatibilă cu Siemens MPI, Ethernet RJ45, interfață: 10BASE-T/100BASE-TX, Ethernet RJ45, interfață: IEEE 802.3, USB 2.0 tip A, USB 2.0 tip mini B
Caracteristici mecanice
Montarea produsului: Montare încastrată
Metoda de fixare: 4 șuruburi de fixare
Material panou frontal: PPT
Material capac: PPT
Tip răcire: Convecție naturală
Lățime: 169,5 mm
Înălțime: 137 mm
Adâncime: 59,5 mm
Caracteristici de mediu
Standarde: IEC 61000-6-2, UL 508, IEC 61131-2
Certificări ale produsului: cULus, C-Tick, CE, KCC, UKCA, UKEX
Temperatura ambiantă de funcționare: 0...55 °C
Temperatura ambiantă de depozitare: -20...60 °C Umiditate relativă: 10...90 % fără condens Altitudine de funcționare: < 2000 m Grad de protecție IP: IP20 (panou posterior) în conformitate cu IEC 60529, IP65 (panou frontal) în conformitate cu IEC 60529
Grad de protecție NEMA: NEMA 4X panou frontal (utilizare în interior)
Rezistență la șocuri: 147 m/s² 3 șocuri în toate direcțiile X, Y și Z în conformitate cu IEC 61131-2
Rezistență la vibrații: 3,5 mm (f = 5...9 Hz) - în direcțiile X, Y, Z pentru 10 cicluri (aproximativ 100 minute) - în conformitate cu IEC 61131-2, 1 gn (f = 9...150 Hz) - în direcțiile X, Y, Z pentru 10 cicluri (aproximativ 100 minute) - în conformitate cu IEC 61131-2
Protecție împotriva descărcărilor electrostatice: descărcare de contact de 6 kV în conformitate cu IEC 61000-4-2 Nivel 3
