Panoul tactil avansat HMIGTO4310 din gama de produse Harmony GTO de la Schneider Electric este o soluție extrem de versatilă de interfață om-mașină (HMI) care oferă vizualizarea și controlul proceselor industriale într-un singur dispozitiv compact. Acest panou tactil de 7,5 inci are o serie de caracteristici inovatoare și parametri tehnici remarcabili, avantajoși pentru sarcinile de automatizare industrială. Panoul HMIGTO4310 este echipat cu un ecran LCD TFT cu rezoluție VGA de 640 x 480 pixeli și 65.536 de culori, care oferă o calitate excelentă a imaginii chiar și în medii industriale. Iluminarea din spate a ecranului poate fi reglată pe 16 niveluri, atât prin intermediul ecranului tactil, cât și prin intermediul software-ului, și are o durată de viață de 50.000 de ore la 25 °C. Ecranul tactil cu film rezistiv are o zonă tactilă cu o rezoluție de 1024 x 1024 și garantează o funcționare fiabilă pentru 1 milion de cicluri. Panoul frontal al dispozitivului are protecție IP65, ceea ce îl face foarte rezistent la praf și apă, în timp ce panoul din spate are protecție IP20. Protecția panoului frontal NEMA 4X sporește și mai mult fiabilitatea panoului pentru utilizare în interior. Inima HMIGTO4310 este procesorul ARM926EJ-S, care, împreună cu 96 MB de memorie Flash EPROM și 512 KB de memorie RAM internă (SRAM) pentru stocarea datelor, asigură buna desfășurare a sarcinilor complexe de vizualizare. Funcționând cu o tensiune de 24 V CC, consumul de energie al dispozitivului variază în funcție de starea de funcționare: 12 W la sarcină maximă, 5 W cu lumina de fundal oprită și 5,5 W cu lumina de fundal redusă. Stocarea și transferul datelor sunt susținute de un slot pentru card SD/SDHC cu o capacitate de până la 32 GB, precum și de numeroase opțiuni de conectare integrate: porturi seriale RS232C și RS485 (COM1 și COM2), interfață Ethernet 10BASE-T/100BASE-TX și porturi USB 2.0 tip A și mini B. Interfața COM2 este, de asemenea, compatibilă cu protocolul Siemens MPI, sporind și mai mult opțiunile de integrare a sistemului. Panoul Schneider Electric HMIGTO4310 acceptă numeroase protocoale de comunicare, inclusiv Modbus, Uni-TE, Modbus Plus, FIPWAY și Modbus TCP, precum și protocoale de la numeroase dispozitive terțe, cum ar fi dispozitivele Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley și Siemens Simatic. Această compatibilitate extinsă permite integrarea perfectă a panoului în sistemele de automatizare de la diferiți producători. Pentru programare, puteți utiliza software-ul Vijeo Designer, care oferă un mediu de dezvoltare intuitiv pentru crearea de aplicații HMI. Panoul are suport multilingv, inclusiv seturi de caractere coreene, taiwaneze (chineză tradițională), japoneze (ANK, Kanji), ASCII și chineze (chineză simplificată), asigurând o funcționare eficientă chiar și în medii de implementare globale.

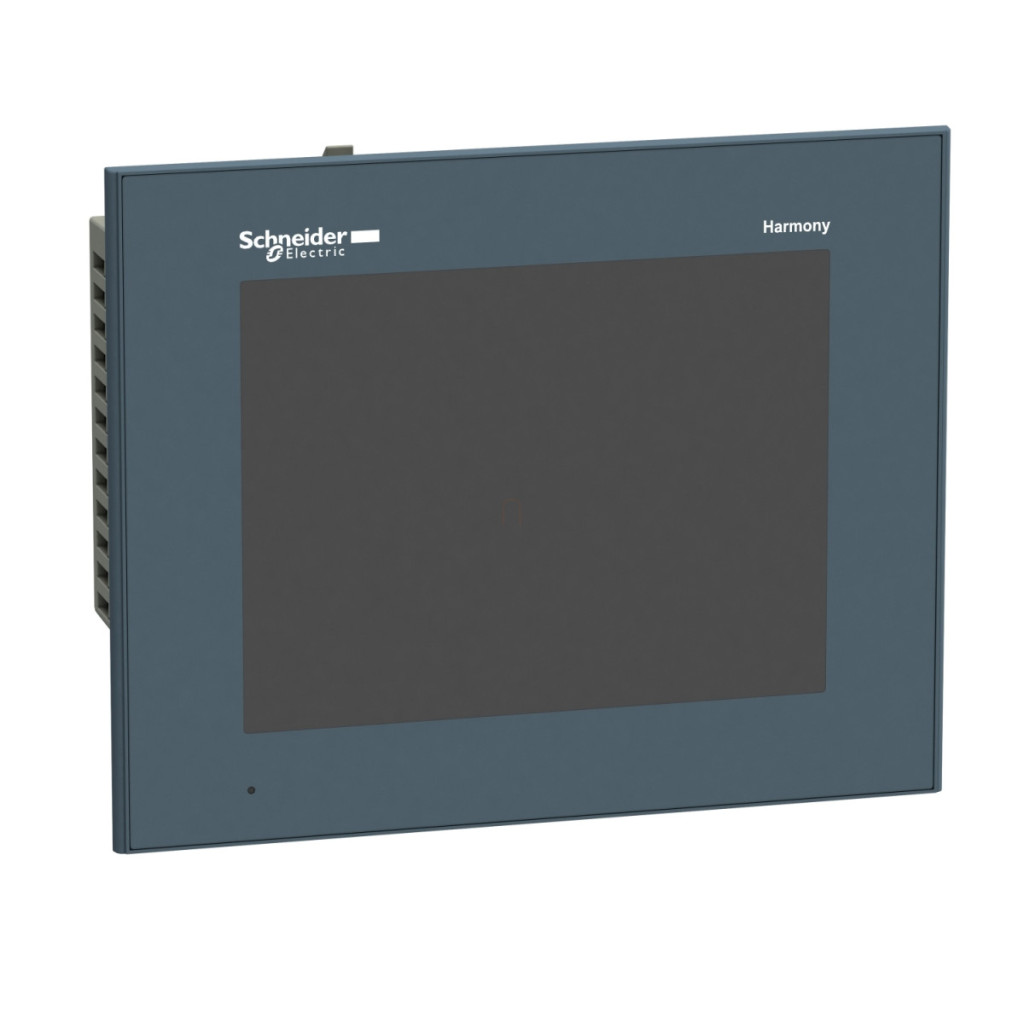

Schneider Electric Magelis GTO - HMIGTO4310 - terminal HMI general, 7,5", 640x480 VGA date tehnice
Caracteristici cheie
Familia de produse: Harmony GTO
Tipul produsului: Panou tactil avansat
Culoarea afișajului: 65.536 culori
Dimensiunea afișajului: 7,5 inci
Alimentare: Sursă externă
Tip baterie: baterie litiu pentru RAM intern, durată de funcționare: 100 zile, timp de încărcare: 5 zile, durată de viață a bateriei: 10 ani
Procesor: ARM926EJ-S
Pachet software: Vijeo Designer
Specificații afișaj
Tip terminal: Afișaj tactil
Tip afișaj: LCD TFT color cu iluminare din spate
Rezoluție: 640 x 480 pixeli VGA
Zonă sensibilă la atingere: 1024 x 1024
Panou tactil: Film rezistiv, 1.000.000 de cicluri Durata de viață a iluminării din spate: 50.000 de ore alb la 25 °C Luminozitate: 16 niveluri - control panou tactil, 16 niveluri - control software Seturi de caractere: coreeană, taiwaneză (chineză tradițională), japoneză (ANK, Kanji), ASCII, chineză (chineză simplificată)
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 19,2...28,8 V
Curent de pornire: 30 A
Consum maxim de energie: 8 W (când nu sunt conectate dispozitive externe), 5 W (când lumina de fundal este OPRITĂ), 5,5 W (când lumina de fundal este estompată), 12 W (sarcină maximă)
Memorie și stocare
Memorie: Flash EPROM, 96 MB
Backup date: 512 KB RAM intern (SRAM)
Dispozitive de stocare date: card SD, <= 32 GB, card SDHC, <= 32 GB
Comunicare
Protocoale descărcabile: Schneider Electric Modicon Modbus, Schneider Electric Modicon Uni-TE, Schneider Electric Modicon Modbus Plus, Schneider Electric Modicon FIPWAY, protocoale terțe Mitsubishi Melsec, protocoale terțe Omron Sysmac, protocoale terțe Rockwell Automation Allen-Bradley, protocoale terțe Siemens Simatic, Schneider Electric Modicon Modbus TCP
Tipuri de conexiuni integrate: Conexiune serială COM1 SUB-D 9, interfață: RS232C, viteză de transmisie: 2400...115200 bps, conexiune serială COM2 RJ45, interfață: RS485, viteză de transmisie: 2400...115200 bps, Conexiune serială COM2 RJ45, interfață: RS485, viteză de transmisie: 187,5 kbps Compatibil cu Siemens MPI, Ethernet RJ45, interfață: 10BASE-T/100BASE-TX, Ethernet RJ45, interfață: IEEE 802.3, USB 2.0 tip A, USB 2.0 mini tip B
Caracteristici mecanice
Montarea produsului: Montare încastrată
Metodă de montare: element de montare cu 4 șuruburi
Material panou frontal: PPT
Material capac: PPT
Tip de răcire: convecție naturală
Lățime: 218 mm
Înălțime: 173 mm
Adâncime: 60 mm
Condiții de mediu
Grad de protecție IP: IP20 (panou posterior) conform IEC 60529, IP65 (panou frontal) conform IEC 60529
Grad de protecție NEMA: NEMA 4X panou frontal (pentru utilizare în interior)
Temperatura ambiantă de funcționare: 0...55 °C
Temperatura ambiantă de depozitare: -20...60 °C
Umiditate relativă: 10...90% fără condens Altitudine de funcționare: < 2000 m Rezistență la șocuri: 147 m/s² 3 șocuri în fiecare direcție X, Y și Z conform IEC 61131-2 Rezistență la vibrații: 3,5 mm (f = 5...9 Hz) - direcțiile X, Y, Z pentru 10 cicluri (aproximativ 100 minute) - conform IEC 61131-2, 1 gn (f = 9...150 Hz) - direcțiile X, Y, Z pentru 10 cicluri (aproximativ 100 minute) - conform IEC 61131-2
