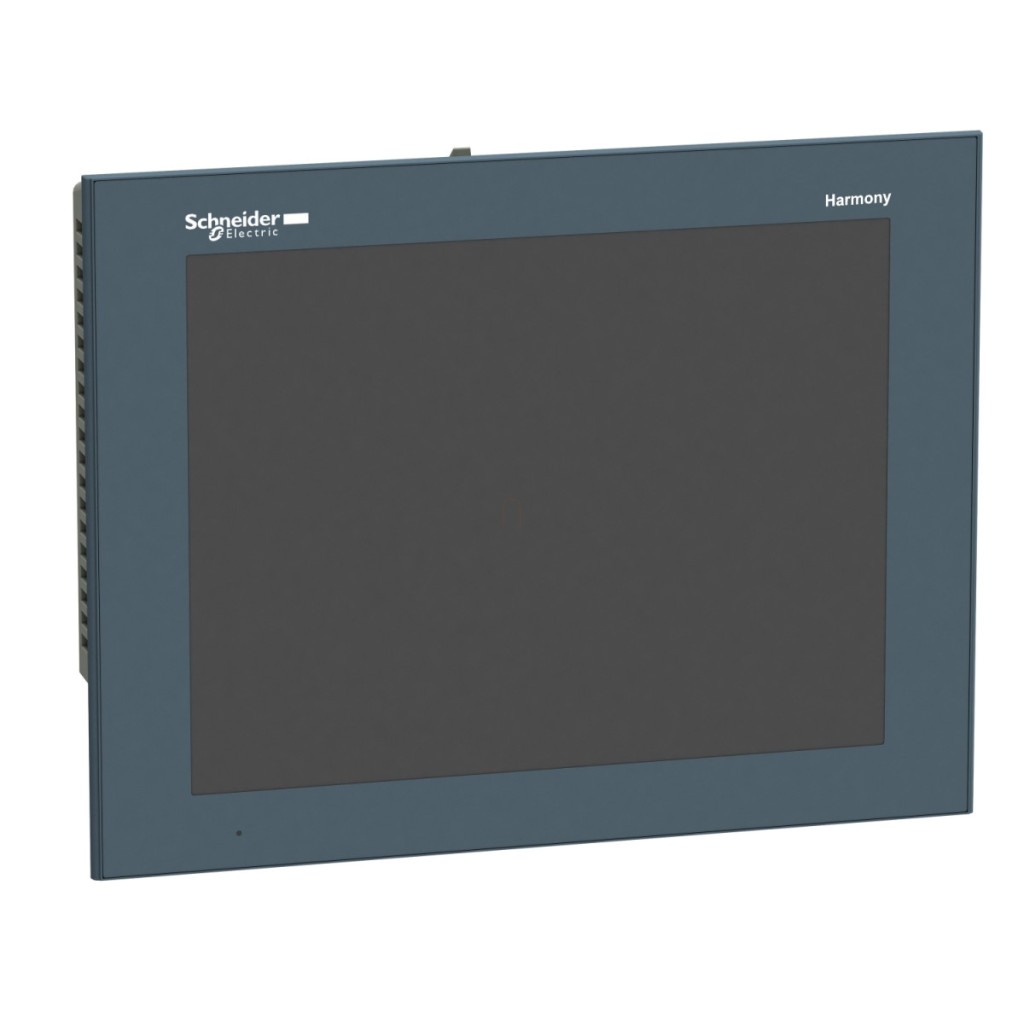

Schneider Electric Magelis GTO - HMIGTO6310 - terminal HMI general, 12,1", 800x600 SVGA date tehnice
Date generale
Familia de produse: Harmony GTO
Tipul produsului: Panou tactil avansat
Dimensiunea ecranului: 12,1 inci
Rezoluția ecranului: 800 x 600 pixeli SVGA
Adâncime de culoare: 65.536 culori
Procesor: ARM926EJ-S
Alimentare: Sursă externă
Memorie și stocare date
Tip memorie: Flash EPROM, 96 MB
Memorie de rezervă: 512 KB RAM internă (SRAM)
Opțiuni de stocare date: card SD, <= 32 GB și card SDHC, <= 32 GB
Tip baterie: Baterie litiu pentru RAM internă, durată de viață 100 zile, timp de încărcare = 5 zile, durată de viață a bateriei = 10 ani
Caracteristici afișaj
Tip afișaj: LCD TFT color cu iluminare din spate
Ecran tactil:Film rezistiv, 1.000.000 de cicluri Zonă sensibilă la atingere: 1024 x 1024 Durată de viață iluminare din spate: 50.000 de ore alb la 25 °C
Luminozitate: 16 niveluri - controlate de panoul tactil, 16 niveluri - controlate de software
Set de caractere: Taiwanese (chineză tradițională), ASCII (caractere europene), chineză (chineză simplificată), japoneză (ANK, Kanji), coreeană
Opțiuni de conectare
Tip conexiune integrată:
Legătură serială COM1 SUB-D 9, interfață: RS232C, viteză de transmisie: 2400...115200 bps
Legătură serială COM2 RJ45, interfață: RS485, viteză de transmisie: 2400...115200 bps
Legătură serială COM2 RJ45, interfață: RS485, viteză de transmisie: 187,5 kbps, compatibilă cu Siemens MPI
Ethernet RJ45, interfață: 10BASE-T/100BASE-TX Ethernet RJ45, interfață: IEEE 802.3 USB 2.0 tip A USB 2.0 mini tip B Protocoale acceptate Schneider Electric Modicon Modbusp>
Schneider Electric Modicon Uni-TE
Schneider Electric Modicon Modbus Plus
Schneider Electric Modicon FIPWAY
Protocoale terțe Mitsubishi Melsec
Protocoale terțe Omron Sysmac
Protocoale terțe Rockwell Automation Allen-Bradley
Protocoale terțe Siemens Simatic
Schneider Electric Modicon Modbus TCP
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 19,2...28,8 V
Curent de pornire: 30 A
Consum maxim de energie:
12 W când nu se alimentează dispozitive externe
7 W când iluminarea de fundal este OPRITĂ
8 W când iluminarea de fundal este redusă
17 W
Indicatori
Indicator local:
LED de stare verde, aprins continuu când dispozitivul este offline
LED de stare verde, aprins continuu când dispozitivul funcționează
LED de stare portocaliu, intermitent când software-ul pornește
LED de stare roșu, aprins continuu când dispozitivul este alimentat (PORNIT)
LED de stare stins când alimentarea este redusă (OPRIT)
LED COM2 galben când transferul de date este continuu
LED COM2 galben când transferul de date este redus și absent
LED card SD verde când cardul este introdus și continuu
LED-ul cardului SD verde, estompat când nu este introdus niciun card sau nu este disponibil accesul
Proprietăți mecanice
Montarea produsului: Montare încastrată
Metoda de montare: Cu 4 șuruburi
Material panou frontal: PPT
Material capac: PPT
Tip răcire: Convecție naturală
Dimensiuni (lățime x înălțime x adâncime): 315 mm x 241 mm x 56 mm
Greutate netă: 2,5 kg
Condiții de mediu
Protecție IP: IP20 (panou posterior) și IP65 (panou frontal) conform IEC 60529
Protecție NEMA: NEMA 4X panou frontal (utilizare în interior)
Temperatură de funcționare: 0...55 °C
Temperatură de depozitare: -20...60 °C
Umiditate relativă: 10...90% fără condens Altitudine de funcționare: < 2000 m Rezistență la șocuri: 147 m/s² 3 șocuri în fiecare direcție X, Y și Z conform IEC 61131-2 Rezistență la vibrații: 3,5 mm (f = 5...9 Hz) - în direcțiile X, Y, Z pentru 10 cicluri (aproximativ 100 minute) conform IEC 61131-2, 1 gn (f = 9...150 Hz) - în direcțiile X, Y, Z pentru 10 cicluri (aproximativ 100 minute) conform IEC 61131-2
Protecție împotriva descărcărilor electrostatice: descărcare de contact de 6 kV conform IEC 61000-4-2 Nivel 3
Standarde și certificări
Standarde: UL 508, IEC 61131-2, IEC 61000-6-2
Certificări de produs: C-Tick, KCC, cULus, CE, UKCA, UKEX
