HMIGTO6315, parte a gamei de produse Harmony GTO de la Schneider Electric, este un panou de control cu ecran tactil de 12,1 inci de înaltă calitate, conceput pentru utilizare în medii industriale. Ecranul TFT cu rezoluție SVGA de 800 x 600 pixeli poate afișa 65.536 de culori, oferind o interfață grafică excelentă pentru vizualizarea și controlul proceselor industriale complexe. Panoul este alimentat de un procesor ARM926EJ-S, care, împreună cu memoria flash EPROM de 96 MB, oferă performanțe suficiente pentru a rula aplicații create cu pachetul software Vijeo Designer. Dispozitivul are 512 KB de memorie RAM internă, care este protejată împotriva pierderii datelor de o baterie cu litiu. Această baterie oferă 100 de zile de autonomie, se reîncarcă în 5 zile și are o durată de viață de 10 ani. Memoria poate fi extinsă cu un card SD sau SDHC (max. 32 GB), care este potrivit pentru stocarea programelor, rețetelor sau datelor. Dispozitivul are opțiuni de comunicare versatile: sunt disponibile porturi seriale RS232C și RS485, conexiune Ethernet (10BASE-T/100BASE-TX, IEEE 802.3) și porturi USB 2.0 (tip A și mini B). Acesta acceptă comunicarea cu dispozitive de la diverși producători, inclusiv protocoalele Schneider Electric Modicon Modbus, Modbus TCP, Uni-TE, Modbus Plus și FIPWAY, precum și protocoale terțe, cum ar fi Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley și Siemens Simatic. Designul fizic al panoului HMIGTO6315 este, de asemenea, demn de remarcat: are un panou frontal din oțel inoxidabil 304 care oferă protecție IP66K (panoul din spate are protecție IP20), făcându-l rezistent la praf și jeturi de apă. Panoul are, de asemenea, certificare NEMA 4X pentru utilizare în interior. Poate fi montat la nivel, fixat cu 8 șuruburi sau 4 suporturi în formă de L. Dimensiunile sale sunt 359 mm lățime, 285 mm înălțime și 56 mm adâncime. Intervalul de temperatură de funcționare este de 0-55 °C, cu umiditate relativă între 10-90% fără condens. Dispozitivul utilizează diverse LED-uri pentru a indica starea, inclusiv alimentarea cu energie, funcționarea, pornirea software-ului, transferul de date și prezența cardului SD. Panoul este alimentat cu 24 V CC (interval 19,2-28,8 V), cu un consum maxim de energie de 17 W, dar acesta poate fi redus dacă lumina de fundal este oprită (7 W) sau estompată (8 W). Iluminarea din spate are o durată de viață de 50.000 de ore la 25 °C cu lumină albă, iar luminozitatea sa poate fi reglată pe 16 niveluri atât prin software, cât și prin panoul tactil. Ecranul tactil cu film rezistiv are o zonă de sensibilitate de 1024 x 1024 și este proiectat pentru 1 milion de cicluri. Dispozitivul acceptă diverse seturi de caractere, inclusiv fonturi japoneze, ASCII (europene), taiwaneze (chineză tradițională), chineze (simplificate) și coreene. Panoul HMIGTO6315 este dotat standard cu un capac de protecție, care protejează afișajul de murdărie și deteriorare.

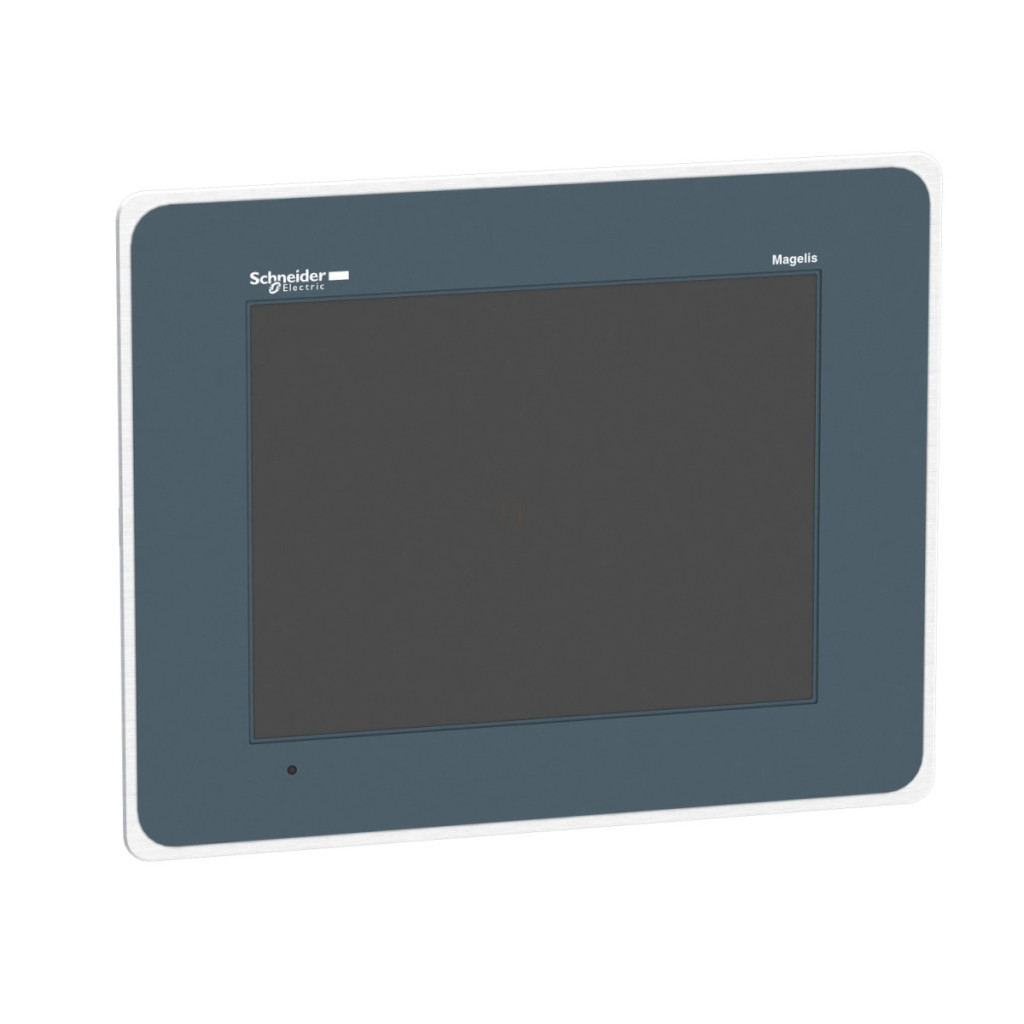

Schneider Electric Magelis GTO - HMIGTO6315 - terminal HMI general, 12,1", 800x600 SVGA, oțel inoxidabil date tehnice
Caracteristici principale
Familia de produse: Harmony GTO
Tipul produsului sau componentului: Panou ecran tactil avansat
Culoarea afișajului: 65.536 culori
Dimensiunea afișajului: 12,1 inci
Alimentare: Sursă externă
Tip baterie: Baterie litiu pentru RAM intern, autonomie: 100 zile, timp de încărcare = 5 zile, durată de viață a bateriei = 10 ani
Accesorii incluse: 1 husă de protecție
Denumirea procesorului: ARM926EJ-S
Pachet software: Vijeo Designer
Specificații suplimentare
Tip terminal: Ecran tactil
Tip afișaj: LCD TFT color cu iluminare din spate
Rezoluție afișaj: 800 x 600 pixeli SVGA
Zonă sensibilă la atingere: 1024 x 1024
Panou tactil:Film rezistiv, 1.000.000 de cicluri
Durată de viață a iluminării din spate: 50.000 de ore de lumină albă la 25 °C
Luminozitate: 16 niveluri - control prin panou tactil
16 niveluri - control prin software
Set de caractere: Japoneză (ANK, Kanji)
ASCII (caractere europene)
Taiwaneză (chineză tradițională)
Chineză (chineză simplificată)
Coreeană
[Us] tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 19,2...28,8 V
Curent de pornire: 30 A
Consum maxim de energie în W: 12 W când nu se alimentează dispozitive externe
7 W când lumina de fundal este OPRITĂ
8 W când lumina de fundal este estompată
17 W
Indicatori
Indicator local: LED de stare verde, aprins continuu când este offline
LED de stare verde, aprins continuu când funcționează
LED de stare portocaliu, clipește când software-ul pornește
LED de stare roșu, aprins continuu când alimentarea este pornită (ON)
LED de stare incolor, aprins slab când alimentarea este oprită (OFF)
LED COM2 galben, aprins continuu în timpul transferului de date
LED COM2 galben, slab luminat când nu există transfer de date
LED card SD verde, aprins continuu când cardul este introdus
LED card SD verde, slab luminat când cardul nu este introdus sau nu este accesibil
Memorie și stocare date
Descriere memorie: Flash EPROM, 96 MB
Date cu backup: 512 KB RAM intern (SRAM)
Dispozitiv de stocare a datelor: card SD, <= 32 GB
card SDHC, <= 32 GB
Comunicare
Protocoale descărcabile: Schneider Electric Modicon Modbus
Schneider Electric Modicon Uni-TE
Schneider Electric Modicon Modbus Plus
Schneider Electric Modicon FIPWAY
Protocoale terțe Mitsubishi Melsec
Protocoale terțe Omron Sysmac
Protocoale terțe Rockwell Automation Allen-Bradley
Protocoale terțe Siemens Simatic
Schneider Electric Modicon Modbus TCP
Tip conexiune integrată: Legătură serială COM1 SUB-D 9, interfață: RS232C, viteză de transmisie: 2400...115200 bps
Legătură serială COM2 RJ45, interfață: RS485, viteză de transmisie: 2400...115200 bps
Legătură serială COM2 RJ45, interfață: RS485, viteză de transmisie: 187,5 kbps compatibilă cu Siemens MPI
Ethernet RJ45, interfață: 10BASE-T/100BASE-TX
Ethernet RJ45, interfață: IEEE 802.3
USB 2.0 tip A
USB 2.0 mini tip B
Caracteristici fizice
Montarea produsului: Montare încastrată
Metoda de fixare: 8 șuruburi
4 suporturi L
Material panou frontal: oțel inoxidabil 304
Material carcasă dispozitiv: PPT
Tip răcire: Convecție naturală
Lățime: 359 mm
Înălțime: 285 mm
Adâncime: 56 mm
Greutate netă: 3 kg
Specificații de mediu
Standarde: IEC 61000-6-2
UL 508
IEC 61131-2
Certificări ale produsului: CE
C-Tick
cULus
KCC
UKCA
UKEX
Temperatura ambiantă de funcționare: 0...55 °C
Temperatura ambiantă de depozitare: -20...60 °C
Umiditate relativă: 10...90 % fără condens
Altitudine de funcționare: < 2000 m
Grad de protecție IP: IP20 (panou posterior) conform cu IEC 60529
IP66K (panou frontal) conform cu IEC 60529
IP66K (panou frontal) conform cu DIN 40050-9
Grad de protecție NEMA: NEMA 4X panou frontal (pentru utilizare în interior)
Rezistență la impact: 147 m/s² 3 impacturi în toate direcțiile X, Y și Z conform standardului IEC 61131-2
Rezistență la vibrații: 3,5 mm (f = 5...9 Hz) - în direcțiile X, Y, Z pentru 10 cicluri (aproximativ 100 de minute) - conform standardului IEC 61131-2
1 gn (f = 9...150 HZ) - în direcțiile X, Y, Z pentru 10 cicluri (aproximativ 100 minute) - conform standardului IEC 61131-2
Rezistență la descărcări electrostatice: descărcare de contact de 6 kV conform IEC 61000-4-2 nivel 3
