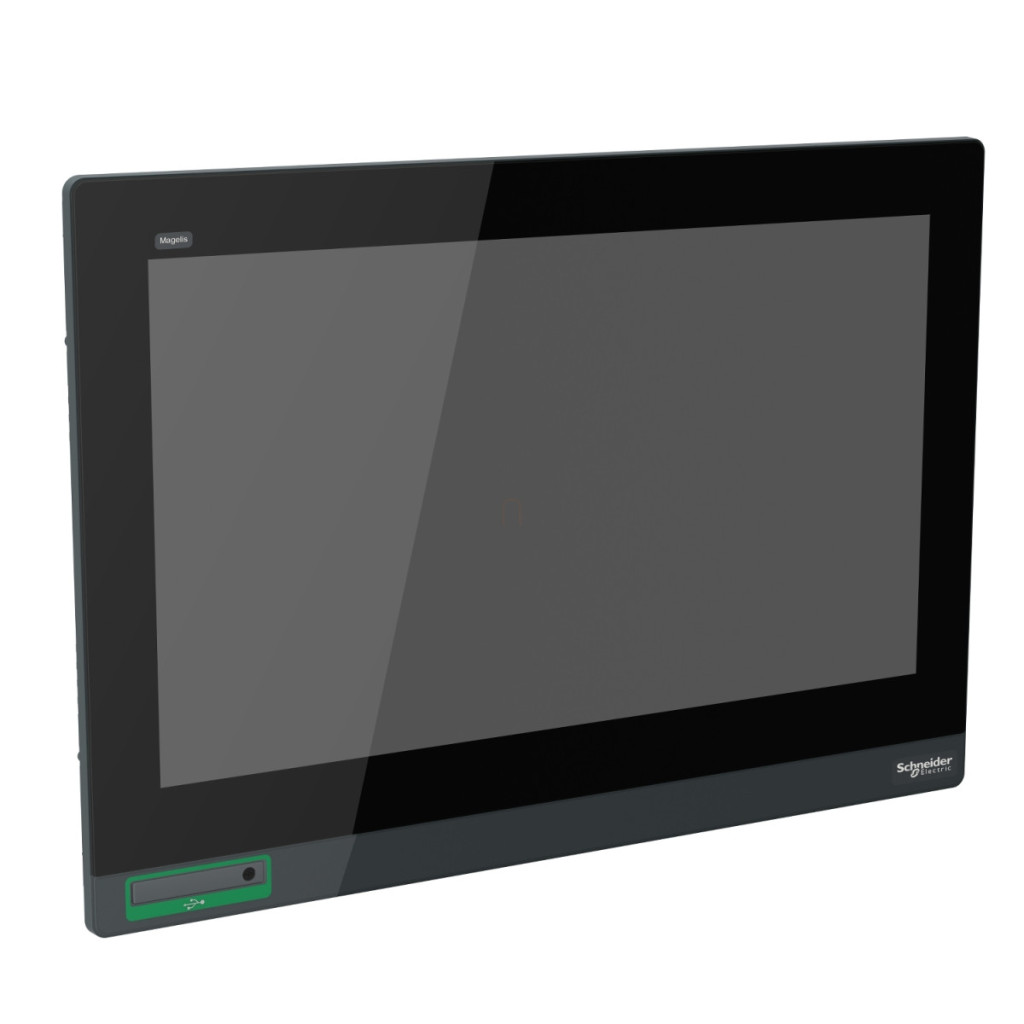

Seria Harmony GTU HMIDT952 este un panou tactil cu ecran lat de 18,5 inci de ultimă generație, care reprezintă alegerea perfectă pentru aplicații industriale de control și monitorizare. Acest dispozitiv cu ecran plat are caracteristici de afișare remarcabile, inclusiv rezoluție FWXGA de 1366 x 768 pixeli și 16 milioane de culori, oferind o vizualizare extrem de detaliată și vie. Fabricat de Schneider Electric, modelul HMIDT952 oferă performanțe remarcabile în mediile industriale moderne. Tehnologia ecranului tactil capacitiv proiectiv (PCT) cu funcționalitate multi-touch oferă o rezoluție tactilă de 2048 x 2048 pixeli și se mândrește cu o durată de viață impresionantă de 50 de milioane de cicluri. Iluminarea din spate a ecranului este, de asemenea, durabilă, cu o durată de viață de până la 50.000 de ore. Dispozitivul are și alte caracteristici utile, cum ar fi un senzor de lumină încorporat care reglează automat luminozitatea ecranului pentru a se adapta condițiilor de iluminare din mediul înconjurător. Parametrii tehnici ai ecranului tactil HMIDT952 includ o sursă de alimentare de 12-24 V CC (în intervalul 10,8-28,8 V), un consum de energie de 19 W și un curent de pornire de 30 A. În ceea ce privește conectivitatea, dispozitivul este echipat cu porturi USB 2.0 tip A și USB 2.0 tip mini B. Dispozitivul funcționează cu răcire prin convecție naturală, astfel încât nu există piese mobile care ar putea defecta. Panoul are o lățime de 483 mm, o înălțime de 337 mm și o adâncime de 69 mm, cu o dimensiune de decupare de 465 mm x 319 mm (+ 1/- 0 mm toleranță). Dispozitivul are protecție IP66 și IP67 pe panoul frontal și este, de asemenea, conform cu standardul NEMA 4X, fiind ideal pentru utilizarea în medii în care este necesară protecția împotriva prafului și umezelii. Modelul Schneider Electric HMIDT952 are o temperatură de funcționare cuprinsă între 0 și 55 °C, care respectă standardul IEC 61131-2, și o temperatură de depozitare cuprinsă între -20 și 60 °C. Dispozitivul suportă o umiditate relativă de 10-90% fără condens și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Rezistența sa la vibrații este de 3,5 mm amplitudine constantă (f = 5-9 Hz) și 9,8 m/s² (f = 9-150 Hz) conform IEC 61131-2, iar rezistența la șocuri este de 147 m/s² conform IEC 61131-2. Caracteristicile sale de compatibilitate electromagnetică includ imunitate de nivel 3 la descărcări electrostatice conform IEC 61000-4-2. Dispozitivul are numeroase certificări, inclusiv certificările RCM, CULus, CE și KC, și este conform cu diverse standarde de siguranță, cum ar fi UL 508, ANSI/ISA 12-12-01, CSA C22.2 nr. 213, CSA C22.2 nr. 142 și IEC 61132-2.
Schneider Electric Magelis GTU - Specificații tehnice HMIDT952
Caracteristici cheie
Familia de produse: Harmony GTU
Tipul produsului: Ecran plat
Tipul terminalului: Ecran tactil
Tensiune nominală de alimentare: 12...24 V CC
Limite de tensiune de alimentare: 10,8...28,8 V
Consum de energie: 19 W
Curent de pornire: 30 A
Caracteristici suplimentare
Tip conexiune încorporată: USB 2.0 tip A, USB 2.0 tip mini B
Rezoluție ecran tactil: 2048 x 2048
Rezoluție pixeli: 1366 x 768
Dimensiune afișaj: 18,5 inci
Raport de aspect: 4:3
Tip afișaj: LCD TFT color
Rezoluție afișaj: 1366 x 768 pixeli FWXGA
Număr de culori afișate: 16 milioane de culori
Durată de viață a iluminării din spate: 50.000 de ore
Panou tactil: Tehnologie capacitivă proiectivă multi-touch (PCT) 50.000.000 de cicluri
Funcții disponibile: Senzor de lumină
Tip de răcire: Convecție naturală
Tip de instalare: Instalare în interior
Dimensiuni decupaj: 465 (+ 1/- 0) x 319 (+ 1/- 0) mm
Lățime: 483 mm
Înălțime: 337 mm
Adâncime: 69 mm
Caracteristici de mediu
Grad de protecție IP: Panou frontal: IP66, IP67
Grad de protecție NEMA: Panou frontal NEMA 4X
Standarde: UL 508, ANSI/ISA 12-12-01, Clasa I diviziunea 2 CSA C22.2 Nr. 213, CSA C22.2 Nr. 142, IEC 61132-2
Certificări de produs: RCM, CULus, CE, KC
Interval de temperatură de funcționare: 0...55 °C conform IEC 61131-2
Interval de temperatură de depozitare: -20...60 °C
Umiditate relativă: 10...90 % fără condens
Altitudine de funcționare: 2000 m
Rezistență la vibrații: amplitudine constantă de 3,5 mm (f = 5..,9 Hz) în conformitate cu IEC 61131-2, 9,8 m/s² (f = 9...150 Hz) în conformitate cu IEC 61131-2
Rezistență la șocuri: 147 m/s² în conformitate cu IEC 61131-2
Compatibilitate electromagnetică: Nivelul 3 de testare a imunității la descărcări electrostatice conform IEC 61000-4-2
Cerințe de instalare
Unghi de montare: Dacă produsul este instalat la un unghi mai mare de 30°, temperatura ambiantă nu trebuie să depășească 40 °C (104 °F). Trebuie utilizată răcirea forțată cu aer (ventilator, aparat de aer condiționat) pentru a menține temperatura ambiantă de funcționare la 40 °C sau mai puțin.
