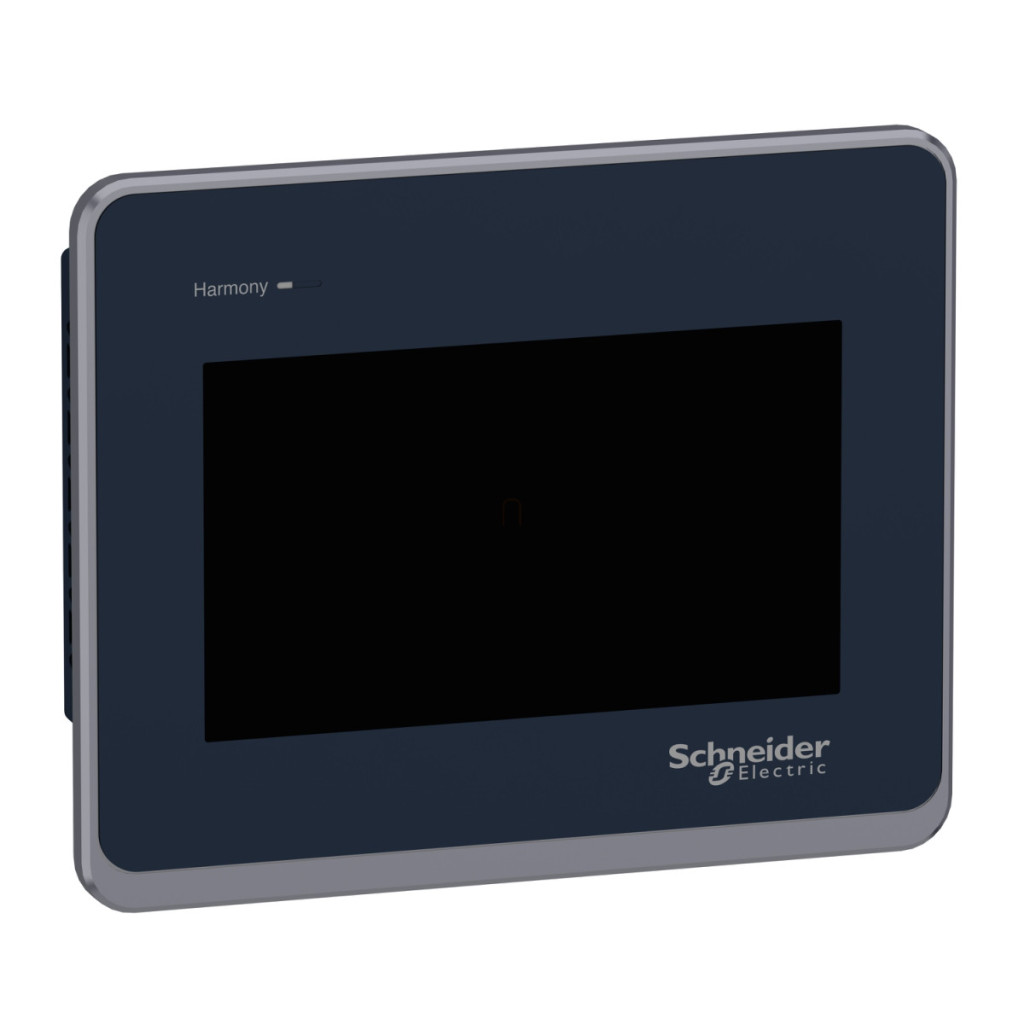

Ecranul HMIST6200 din familia de produse cu panou tactil Schneider Electric Harmony ST6 oferă o soluție HMI (interfață om-mașină) profesională pentru sistemele de automatizare industrială. Acest ecran tactil compact de 4 inci este alegerea perfectă pentru aplicații în care spațiul de instalare este limitat, dar este necesară o interfață de comunicare om-mașină fiabilă și versatilă. Ecranul tactil HMIST6200 are o rezoluție de 480 x 272 pixeli și un ecran LCD TFT color capabil să afișeze impresionanta gamă de 16 milioane de culori. Ecranul tactil analogic rezistiv permite un control precis chiar și atunci când se poartă mănuși, ceea ce poate fi deosebit de util în mediile industriale. Ecranul are o durată de viață a iluminării de fundal de 50.000 de ore în alb și oferă 16 niveluri diferite de luminozitate, astfel încât să puteți regla întotdeauna vizibilitatea în funcție de condițiile de iluminare ambientală. Partea frontală a unității este fabricată din aluminiu, ceea ce îi conferă un aspect elegant și durabilitate, în timp ce panoul frontal cu clasă de protecție IP65 și panoul posterior cu clasă de protecție IP20 oferă o protecție adecvată chiar și în medii industriale. HMIST6200 este extrem de flexibil în ceea ce privește opțiunile de comunicare: are un conector serial COM1 (RS232C/RS485), un port Ethernet (10/100BASE) și conectori USB 2.0 tip A și micro B. Acest lucru facilitează integrarea cu PLC-uri de la diverși producători, inclusiv Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley și Siemens Simatic. Panoul acceptă, de asemenea, Modbus, Uni-TE și alte protocoale externe. Dispozitivul are 512 MB memorie, 128 MB memorie pentru date utilizator și 512 KB memorie de securitate și poate stoca până la 200 de pagini de aplicații. Ceasul încorporat în timp real funcționează în mod fiabil între 0 și 50 °C și 10 și 90% umiditate relativă. Datorită designului său robust, panoul HMIST6200 este foarte rezistent la condiții industriale extreme. Intervalul său de temperatură de funcționare este de 0...50 °C, iar intervalul de temperatură de depozitare este de -20...60 °C, cu umiditate fără condens de 10-90%. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Are o rezistență la impact de 147 m/s² pentru 11 ms și o rezistență la vibrații de ±3,5 mm (între 5 și 9 Hz) și 9,8 m/s² (între 9 și 150 Hz) în conformitate cu standardul IEC 61131-2. Este conform cu standardele IEC 61000-4-4 și IEC 61000-4-2 pentru compatibilitate electromagnetică și este protejat împotriva descărcărilor electrostatice cu descărcare de contact de 6 kV și descărcare în aer de 8 kV. Panoul poate fi montat în două moduri: fie cu două șuruburi, montat pe un panou cu grosimea de 1,6-5 mm (conform UL 61010-2-201), fie cu cleme cu arc.
Schneider Electric Magelis ST6 - HMIST6200 - Date tehnice terminal HMI
Caracteristici generale
Familia de produse: Harmony ST6
Tipul produsului: Panou cu ecran tactil
Procesor: ARM Cortex-A8
Memorie: memorie dispozitiv 512 MB, memorie date utilizator 128 MB, 512 KB memorie de securitate
Caracteristici afișaj
Dimensiune afișaj: 4 inci
Tip afișaj: LCD TFT color
Adâncime culoare: 16 milioane de culori
Rezoluție: 480 x 272 pixeli
Panou tactil: Analogic rezistiv cu atingere unică
Durată de viață a iluminării din spate: 50.000 de ore cu culoarea albă
Luminozitate: 16 niveluri
Comunicare
Ethernet: 10/100BASE
Opțiuni de conectare: 1 conexiune serială COM1 - 1 SUB-D 9 pini mamă - RS232C/RS485 (viteză: 2400...115200 bps) în partea inferioară, conexiune serială COM1 (viteză: 2400...187500 bps) în partea din spate, 1 USB 2.0 tip A în partea din spate, 1 USB 2.0 tip micro B în partea inferioară, 1 Ethernet - priză RJ45 - RS485
Protocoale descărcabile: Modbus, Uni-TE, Protocoale terțe
Compatibilitate
Dispozitive acceptate: Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
Caracteristici electrice
Tensiune de alimentare: 24 V CC (+/- 20 %)
Consum de energie: 6,9 W
Curent de pornire: 30 A
Indicatori
Indicator de stare LED: LED verde, aprins continuu când este offline, LED verde, aprins continuu în timpul funcționării, LED verde, intermitent în timpul funcționării, LED verde, aprins slab în modul de așteptare, LED portocaliu, intermitent în timpul pornirii software-ului, LED roșu, aprins continuu când alimentarea este pornită, LED roșu, intermitent în timpul funcționării, LED roșu, stins când alimentarea este oprită
Caracteristici mecanice
Metodă de montare: 2 șuruburi, 1,6...panou cu grosimea de 5 mm montat conform UL 61010-2-201, 2 șuruburi conform IEC 61131-2, 2 șuruburi conform IEC 61000-6-2
Material carcasă: PC
Material panou frontal: Aluminiu
Marcaj: CE
Dimensiuni decupaj:118,5 x 92,5 mm Dimensiuni decupaj panou Înălțime: 108,5 mm Lățime: 134,5 mm
Adâncime: 43 mm
Condiții de mediu
Temperatură de funcționare: 0...50 °C
Temperatură de depozitare: -20...60 °C
Umiditate relativă: 10...90 % fără condensare
Altitudine de funcționare: 2000 m
Protecție IP: IP20 (panou posterior) conform IEC 61131-2, IP65 (panou frontal) conform IEC 61131-2
Protecție NEMA: NEMA 4 panou frontal (pentru utilizare în interior), NEMA 13 panou frontal (în carcasă)
Rezistență la șocuri: 147 m/s² pentru 11 ms (10 cicluri în direcțiile X, Y, Z) conform IEC 61131-2
Rezistență la vibrații: +/- 3,5 mm (f = 5...9 Hz) în direcțiile X, Y, Z pentru 10 cicluri conform IEC 61131-2, 9,8 m/s² (f = 9...150 Hz)
