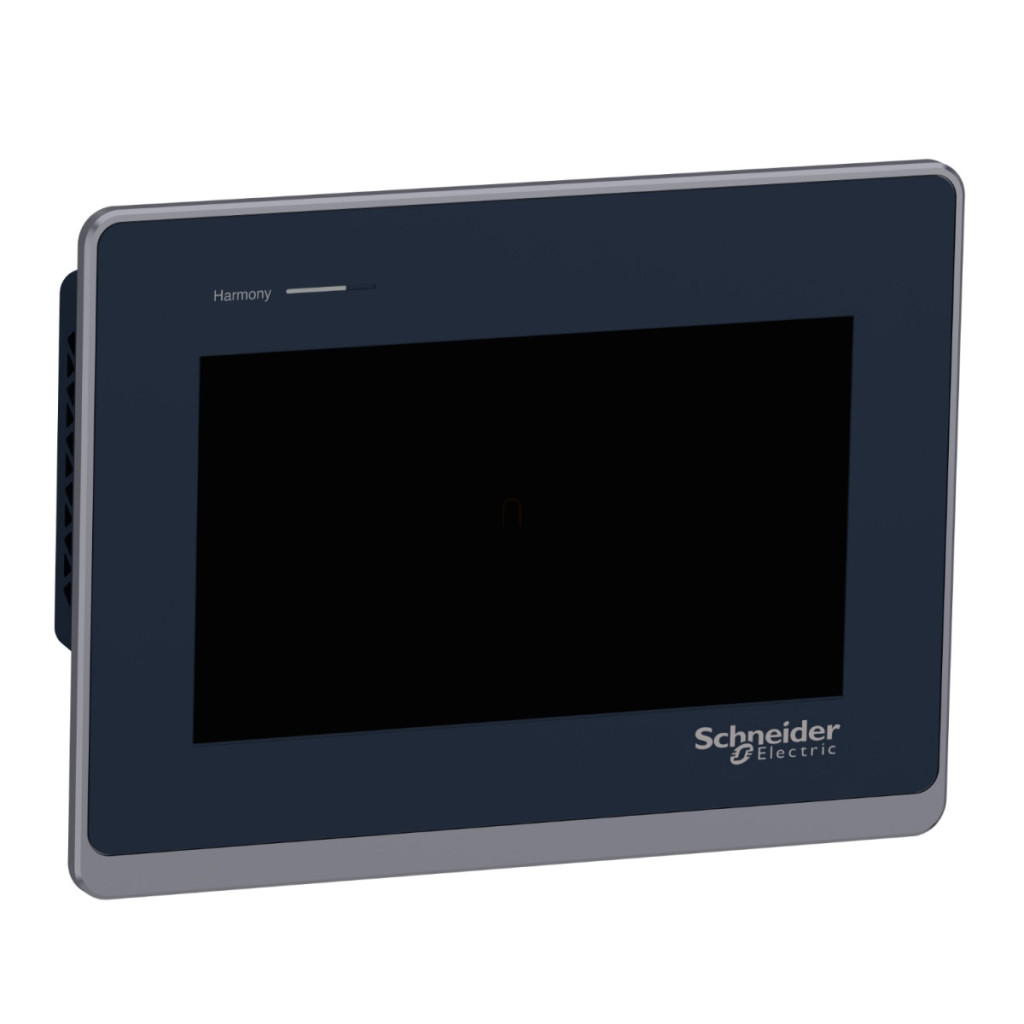

Panoul tactil HMIST6400 din gama Harmony ST6 de la Schneider Electric oferă performanțe remarcabile și flexibilitate în utilizare în domeniul automatizării industriale și al tehnologiei de control. Acest dispozitiv HMI (Human Machine Interface) cu format lat de 7 inci este alegerea perfectă pentru monitorizarea, controlul și afișarea echipamentelor, mașinilor și proceselor de fabricație. La baza dispozitivului se află un procesor ARM Cortex-A8, care oferă performanțe suficiente pentru sarcini complexe de vizualizare. Configurația memoriei este deosebit de remarcabilă: 1 GB de memorie pentru funcționarea sistemului, 128 MB de memorie pentru stocarea datelor utilizatorului și 512 KB de memorie pentru backup, care garantează păstrarea datelor chiar și în cazul unei întreruperi de curent. Dispozitivul poate gestiona până la 200 de pagini de aplicații, fiind ideal pentru sarcini complexe de control. Ecranul color TFT LCD oferă o rezoluție WVGA de 800 x 480 pixeli, capabil să afișeze 16 milioane de culori, permițând crearea de grafică de înaltă calitate și feedback vizual viu. Ecranul tactil analogic rezistiv asigură o funcționare precisă și fiabilă chiar și atunci când se poartă mănuși, ceea ce este deosebit de avantajos în mediile industriale. Luminozitatea ecranului poate fi reglată în 16 trepte, iar lumina de fundal are o durată de viață excepțional de lungă, de 50.000 de ore de funcționare, cu iluminare albă. Setul de caractere este extrem de versatil, acceptând ASCII, caractere europene, chineză simplificată și tradițională, japoneză (ANK, Kanji), coreeană și taiwaneză, ceea ce îl face ideal pentru utilizarea într-un mediu internațional. O gamă largă de opțiuni de conectare face modelul HMIST6400 deosebit de versatil. Două porturi seriale (o interfață RS232C cu un conector D-Sub cu 9 pini în partea de jos și o interfață RS485 cu un conector RJ45 în partea din spate) asigură comunicarea cu dispozitivele industriale tradiționale. Două porturi Ethernet (10/100BASE) permit integrarea modernă în rețea, în timp ce un port USB 2.0 tip A în partea inferioară și un port USB 2.0 micro B sunt disponibile pentru conectarea de periferice suplimentare sau dispozitive de programare. Flexibilitatea comunicării este îmbunătățită și mai mult prin suportul pentru protocoale descărcabile, cum ar fi Modbus, Uni-TE și o serie de protocoale terțe. Ceasul încorporat în timp real funcționează fiabil la temperaturi cuprinse între 0 și 50 °C și umiditate relativă între 10 și 90%. Dispozitivul este compatibil cu dispozitive de la mulți producători de top din domeniul automatizării industriale, inclusiv familiile de produse Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley și Siemens Simatic.
Schneider Electric Magelis ST6 - HMIST6400 - Date tehnice terminal HMI
Caracteristici generale
Familia de produse: Harmony ST6
Tipul produsului: Panou cu ecran tactil
Procesor: ARM Cortex-A8
Memorie: memorie dispozitiv 1 GB, memorie date utilizator 128 MB, 512 KB memorie de rezervă
Caracteristici afișaj
Dimensiune afișaj: 7 inci
Tip afișaj: LCD TFT color
Număr de culori: 16 milioane de culori
Rezoluție: 800 x 480 pixeli WVGA
Ecran tactil: Analogic rezistiv cu un singur punct
Durată de viață a iluminării din spate: 50.000 de ore cu lumină albă
Luminozitate: 16 niveluri
Seturi de caractere acceptate: ASCII, ASCII (caractere europene), chineză (simplificată), japoneză (ANK, Kanji), Katakana, coreeană, taiwaneză (chineză tradițională)
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC (+/- 20%)
Consum de energie: 9 W
Curent de pornire: 30 A
Interfețe de comunicare
Port Ethernet: 10/100BASE
Conexiuni: 1 conexiune serială COM1 - 1 conector SUB-D cu 9 pini mamă - RS232C (viteză: 2400...115200 bps) în partea inferioară
1 conexiune serială COM2 - priză RJ45 - RS485 (viteză: 2400...115200 bps) în partea posterioară
Conexiune serială COM2 (viteză: 2400...187500 bps) în partea din spate
1 USB 2.0 tip A în partea inferioară
1 USB 2.0 micro B
2 Ethernet
Indicatori
LED de stare verde, lumină continuă în stare offline
LED de stare verde, lumina continuă în timpul funcționării
LED de stare verde, intermitent în timpul funcționării
LED de stare verde, lumina se estompează în timpul standby-ului
LED de stare portocaliu, intermitent în timpul pornirii software-ului
LED de stare roșu, lumină continuă când alimentarea este pornită (PORNIT)
LED de stare roșu, intermitent în timpul funcționării
LED de stare roșu, stins când alimentarea este pornită (OPRIT)
Caracteristici mecanice și de mediu
Metodă de montare: 4 șuruburi, 1,6...panou cu grosimea de 5 mm, conform standardului UL 61010-2-201
Materialul capacului: PC
Material panou frontal: aluminiu
Dimensiuni decupaj: 190 x 135 mm
Înălțime: 153 mm
Lățime: 208 mm
Adâncime: 45 mm
Condiții de funcționare
Temperatură de funcționare: 0...50 °C
Temperatură de depozitare: -20...60 °C
Umiditate relativă: 10...90 % fără condens
Altitudine de funcționare: 2000 m
Clasă de protecție: IP20 (spate) conform IEC 61131-2
IP65 (panou frontal) conform IEC 61131-2
Protecție NEMA: panou frontal NEMA 4 (pentru utilizare în interior)
panou frontal NEMA 13 (în carcasă)
Certificate și standarde
Standarde: IEC 61000-6-4, IEC 61000-6-2, IEC 61131-2, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201
Certificări de produs: CSA, CE, UKCA
Directive: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică
