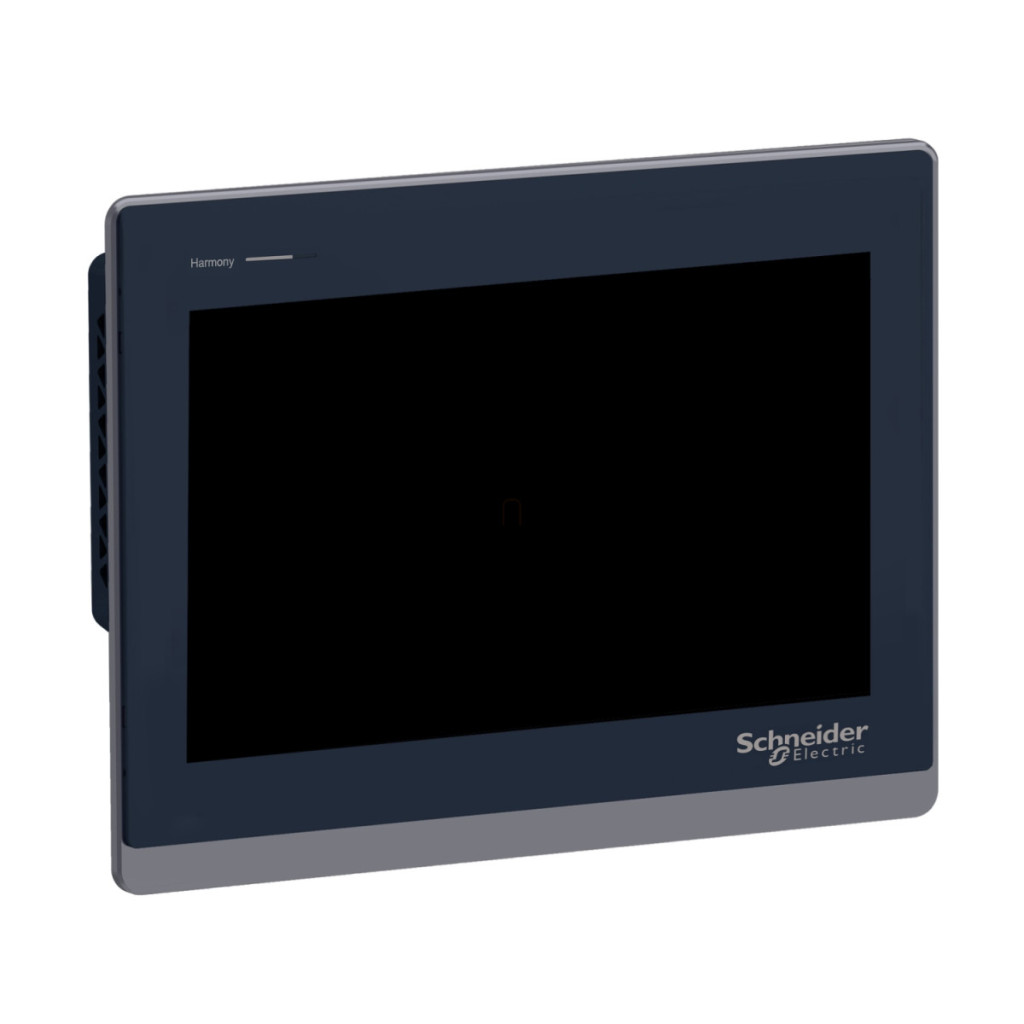

Ecranul tactil HMIST6500 HMI (Human Machine Interface) din familia de produse Schneider Electric Harmony ST6 oferă o soluție excelentă pentru controlul și monitorizarea sistemelor și mașinilor de automatizare industrială. Acest ecran tactil TFT LCD color de 10 inci este alegerea ideală pentru cei care caută o interfață de utilizator fiabilă, de înaltă rezoluție, într-un mediu industrial. Modelul HMIST6500 are un ecran cu rezoluție WSVGA de 1024 x 600 pixeli și 16 milioane de culori, oferind o vizualizare excelentă. Panoul tactil analogic rezistiv oferă o funcționare simplă și precisă chiar și atunci când se poartă mănuși, ceea ce este o caracteristică deosebit de utilă în mediile industriale. Ecranul are o durată de viață a iluminării de fundal albe de 50.000 de ore și oferă 16 niveluri diferite de luminozitate pentru o adaptare optimă la diferite condiții de iluminare ambientală. Dispozitivul dispune, de asemenea, de un set de caractere versatil care acceptă caractere ASCII, ASCII (caractere europene), chinezești (simplificate), japoneze (ANK, Kanji), coreene și taiwaneze (chinezești tradiționale). Terminalul HMIST6500 funcționează pe un procesor ARM Cortex-A8 și are o capacitate de memorie semnificativă: 1 GB de memorie dispozitiv, 512 KB de memorie de rezervă și 128 MB de memorie pentru datele utilizatorului. Dispozitivul poate gestiona până la 200 de pagini de aplicații, ceea ce este suficient pentru majoritatea sarcinilor de control industrial. De asemenea, excelează în ceea ce privește opțiunile de comunicare: are 2 porturi seriale (RS-232C și RS-485), 2 conectori Ethernet, porturi USB 2.0 tip A și micro B. Această conectivitate bogată permite integrarea dispozitivului într-o gamă largă de rețele și sisteme industriale. Protocoalele acceptate includ Modbus, Uni-TE și o serie de protocoale PLC de la terți, inclusiv Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley și Siemens Simatic. Proiectat pentru provocările mediilor industriale, HMIST6500 oferă durabilitate și protecție excepționale. Panoul frontal este fabricat din aluminiu, iar capacul din PC (policarbonat). Dispozitivul are protecție IP65 pe panoul frontal și protecție IP20 pe panoul din spate și este conform cu standardele NEMA 4 (utilizare în interior) și NEMA 13 (închis). Panoul oferă o rezistență la impact de 147 m/s² și o rezistență la vibrații de ±3,5 mm (f = 5…9 Hz) și 9,8 m/s² (f = 9…150 Hz). Intervalul de temperatură de funcționare este de 0-50 °C, iar intervalul de umiditate relativă este de 10-90% (fără condens), ceea ce îl face potrivit pentru utilizarea într-o varietate de medii industriale. Ceasul încorporat în timp real funcționează în intervalul 0-50 °C și 10-90% RH. Dispozitivul funcționează cu o sursă de alimentare de 24 V c.c. (±20%) și are un consum de energie de 12,6 W. LED-urile indicatoare de stare încorporate indică condițiile de funcționare, cum ar fi modul offline/online, pornirea software-ului sau starea sursei de alimentare, cu diferite culori și moduri de iluminare.
Schneider Electric Magelis ST6 - HMIST6500 - Date tehnice terminal HMI
Caracteristici principale
Familia de produse: Harmony ST6
Tipul produsului sau componentului: Ecran tactil
Procesor: ARM Cortex-A8
Memorie: memorie dispozitiv 1 GB, memorie de rezervă 512 KB, 128 MB memorie pentru date utilizator
Afișaj
Dimensiune afișaj: 10 inci
Tip afișaj: LCD TFT color
Culoare: 16 milioane de culori
Rezoluție: 1024 x 600 pixeli WSVGA
Panou tactil: Analogic rezistiv, atingere simplă
Durată de viață a iluminării din spate: 50.000 de ore cu lumină albă
Luminozitate: 16 niveluri
Caractere și limbi
Set de caractere: ASCII, ASCII (caractere europene), chineză (simplificată), japoneză (ANK, Kanji), Katakana, coreeană, taiwaneză (chineză tradițională)
Parametri electrici
Tensiune nominală de alimentare: 24 V CC (+/- 20 %)
Consum de energie: 12,6 W
Curent de pornire: 30 A
Indicatori
Indicator local: LED indicator de stare verde (continuu când este offline), verde (continuu în timpul funcționării), verde (intermitent în timpul funcționării), verde (se estompează în timpul standby-ului), portocaliu (intermitent în timpul pornirii software-ului), roșu (continuu când este pornit), roșu (intermitent în timpul funcționării), roșu (oprit când este oprit)
Capacitate
Număr de pagini: 200 de pagini de aplicații
Conexiuni
Port Ethernet: 10/100BASE
Tip conexiune integrată: 1 legătură serială COM1 - 1 SUB-D 9 pini mamă - RS232C (viteză: 2400...115200 bps) în partea inferioară, 1 legătură serială COM2 - mufă RJ45 - RS485 (viteză: 2400...115200 bps) în partea din spate, legătură serială COM2 (viteză: 2400...187500 bps) în spate, 1 USB 2.0 tip A în partea inferioară, 1 USB 2.0 micro tip B, 2 Ethernet
Alimentare: Unitate de alimentare externă
Ceas în timp real: Încorporat 0...50 °C, încorporat 10...90 % RH
Protocoale
Protocoale descărcabile: Modbus, Uni-TE, Protocoale terțe
Suport pentru mărci: Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
Proprietăți mecanice
Metodă de montare: 4 șuruburi, 1,6...panou cu grosimea de 5 mm (conform cu UL 61010-2-201), 4 șuruburi conform IEC 61131-2, 4 șuruburi conform IEC 61000-6-2
Material capac: PC
Material panou frontal: Aluminiu
Marcaje: CE
Dimensiuni
Dimensiuni decupaj: 255 x 185 mm dimensiuni decupaj panou
Înălțime: 203 mm
Lățime: 273 mm
Adâncime: 47 mm
Parametri de mediu
Protecție împotriva microîntreruperilor: 10 ms
Standarde: IEC 61000-6-4, IEC 61000-6-2, IEC 61131-2, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201
Certificări ale produsului: CSA, CE, UKCA
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică
Temperatura ambiantă de funcționare: 0…50 °C
Temperatura ambiantă de depozitare: -20…60 °C
Umiditate relativă: 10…90 % fără condens
Altitudine de funcționare: 2000 m
Grad de protecție IP: IP20 (panou posterior) conform IEC 61131-2, IP65 (panou frontal) conform IEC 61131-2
Grad de protecție NEMA: NEMA 4 panou frontal (pentru utilizare în interior), NEMA 13 panou frontal (în carcasă)
Rezistență la șocuri: 147 m/s² timp de 11 ms (direcțiile X, Y, Z, de 3 ori) conform IEC 61131-2
Rezistență la vibrații: +/- 3,5 mm (f = 5…9 Hz) în direcțiile X, Y, Z timp de 10 cicluri (aproximativ 100 minute) conform IEC 61131-2, 9,8 m/s² (f = 9…150 Hz)
