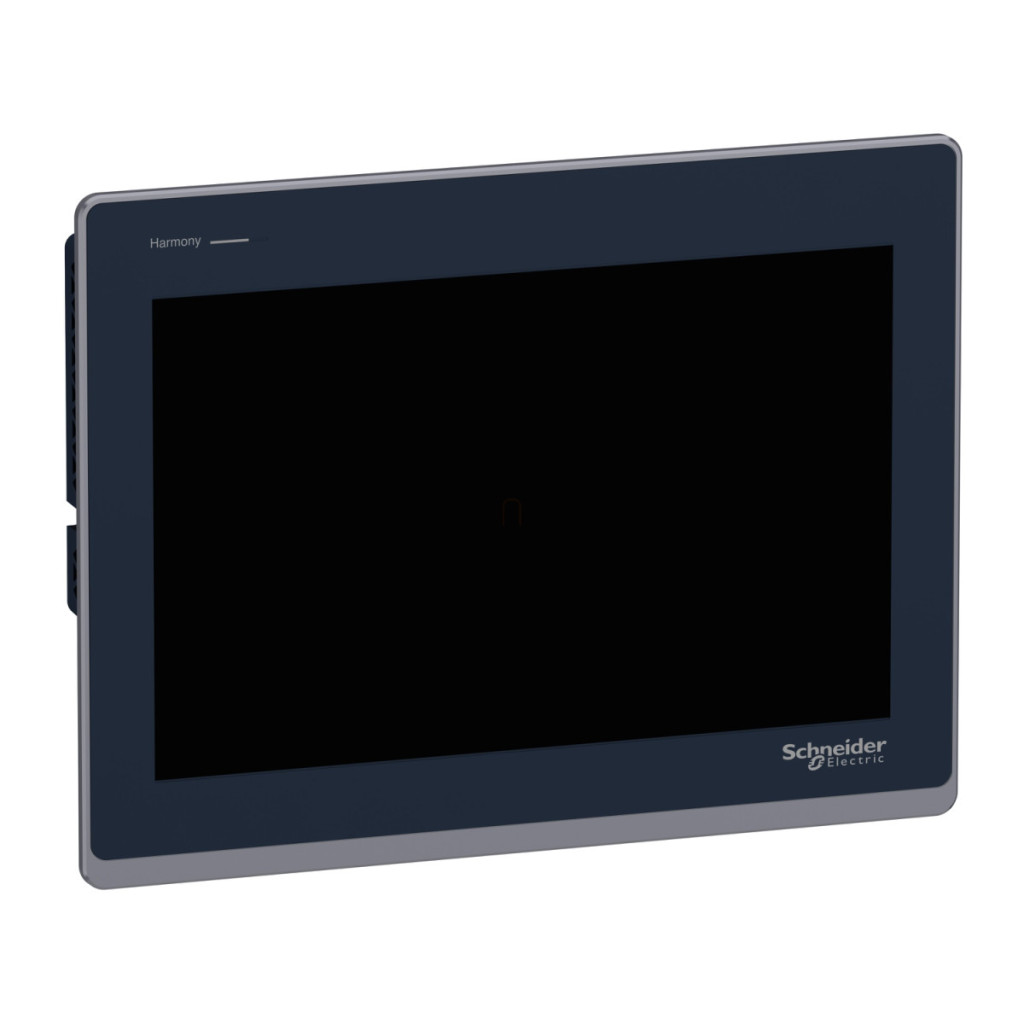

Panoul tactil Schneider Electric HMIST6600 Harmony ST6 este un terminal HMI (Human Machine Interface) avansat, cu un ecran de 12 inci, care servește ca interfață eficientă pentru utilizatori în sistemele de automatizare industrială și de control al proceselor. Acest dispozitiv industrial sofisticat de afișare permite controlul și monitorizarea intuitivă a mașinilor, proceselor și echipamentelor, fiind alegerea ideală pentru interfețele centrate pe om pentru linii de producție, mașini și sisteme de control al proceselor. Ca parte a seriei Harmony ST6, modelul HMIST6600 are parametri tehnici remarcabili. La baza dispozitivului se află un procesor ARM Cortex-A8, completat de 1 GB de memorie dispozitiv, 512 KB de memorie de rezervă și 128 MB de stocare a datelor utilizatorului. Această configurație de memorie asigură că terminalul poate gestiona cu ușurință sarcini complexe de vizualizare și este capabil să afișeze până la 200 de pagini de aplicații. Ecranul LCD TFT de 12 inci cu rezoluție înaltă are o rezoluție de 1280 x 800 pixeli (WXGA) și funcționează cu o impresionantă gamă de 16 milioane de culori, asigurând o afișare detaliată și cu contrast ridicat. Panoul tactil analogic rezistiv cu o singură atingere permite un control precis și fiabil chiar și atunci când se poartă mănuși, ceea ce este deosebit de util în mediile industriale. HMIST6600 este extrem de versatil în ceea ce privește conectivitatea: două porturi Ethernet (10/100BASE) asigură comunicarea în rețea, în timp ce porturile seriale COM1 (RS-232C) și COM2 (RS-485) permit transferul de date la viteze diferite (2400-115200 bps și până la 187500 bps pentru COM2). În plus, două porturi USB 2.0 (unul de tip A și unul micro B) sunt disponibile pentru conectarea dispozitivelor externe. Terminalul acceptă o serie de protocoale industriale, inclusiv standardele Modbus și Uni-TE, precum și protocoale terțe. Este compatibil cu familia de produse Schneider Electric Modicon, precum și cu controlerele Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley și Siemens Simatic, ceea ce îl face extrem de flexibil pentru integrarea în diverse sisteme de automatizare. Pentru fiabilitate și durabilitate, terminalul HMIST6600 este proiectat să fie robust. Panoul frontal din aluminiu și carcasa din PC (policarbonat) oferă o protecție durabilă. Panoul frontal are protecție IP65 (conform IEC 61131-2), în timp ce panoul din spate are protecție IP20. Dispozitivul este clasificat în clasa de protecție NEMA 4 (pentru utilizare în interior) și NEMA 13 (în incintă). Poate rezista la impacturi de 147 m/s² timp de 11 ms (în direcțiile X, Y, Z, repetate de 3 ori) conform IEC 61131-2. De asemenea, are o rezistență remarcabilă la vibrații: ±3,5 mm (f = 5-9 Hz) și 9,8 m/s² (f = 9-150 Hz) în direcțiile X, Y și Z pentru 10 cicluri (aproximativ 100 de minute) în conformitate cu IEC 61131-2. Terminalul funcționează în mod fiabil într-un interval de temperatură de funcționare de 0...50 °C și o umiditate relativă fără condens de 10...90% și poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării. Ceasul încorporat în timp real asigură măsurarea precisă a timpului și sincronizarea evenimentelor.
Schneider Electric Magelis ST6 - HMIST6600 - Date tehnice terminal HMI
Caracteristici principale
Familia de produse: Harmony ST6
Tipul produsului sau componentului: Ecran tactil
Procesor: ARM Cortex-A8
Memorie: memorie dispozitiv 1 GB, memorie securizată 512 KB, 128 MB memorie pentru date utilizator
Afișare și vizualizare
Dimensiune afișaj: 12 inci
Tip afișaj: LCD TFT color
Număr de culori afișate: 16 milioane de culori
Rezoluție: 1280 x 800 pixeli WXGA
Panou tactil: Analogic rezistiv cu o singură atingere
Durată de viață a iluminării din spate: 50.000 de ore cu lumină albă
Luminozitate: 16 niveluri
Set de caractere: ASCII, ASCII (caractere europene), chineză (simplificată), japoneză (ANK, Kanji), Katakana, coreeană, taiwaneză (chineză tradițională)
Alimentare și caracteristici electrice
Tensiune nominală de alimentare: 24 V CC (+/- 20%)
Consum de energie: 18,4 W
Curent de pornire: 30 A
Opțiuni de conectivitate
Port Ethernet: 10/100BASE
Conexiuni integrate: 1 port serial COM1 - 1 SUB-D 9 pini mamă - RS232C (viteză: 2400...115200 bps) în partea inferioară, 1 port serial COM2 - mufă RJ45 - RS485 (viteză: 2400...115200 bps) în partea din spate, port serial COM2 (viteză: 2400...187500 bps) în partea din spate, 1 USB 2.0 tip A în partea inferioară, 1 USB 2.0 micro B, 2 Ethernet
Protocoale acceptate
Protocoale descărcabile: Modbus, Uni-TE, protocoale terțe
Mărci compatibile: Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
Caracteristici mecanice
Metodă de montare: cu 4 șuruburi, 1,6...panou cu grosimea de 5 mm (conform UL 61010-2-201), 4 șuruburi (conform IEC 61131-2), 4 șuruburi (conform IEC 61000-6-2)
Material capac: PC (policarbonat)
Material panou frontal: Aluminiu
Dimensiuni decupaj: dimensiune decupaj panou 295 x 217 mm
Înălțime: 235 mm
Lățime: 313 mm
Adâncime: 50 mm
Caracteristici de mediu
Standarde de protecție: IEC 61000-6-4, IEC 61000-6-2, IEC 61131-2, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201
Certificări: CSA, CE, UKCA
Temperatură de funcționare: 0...50 °C
Temperatură de depozitare: -20...60 °C
Umiditate relativă: 10...90% fără condens
Altitudine: 2000 m
Grad de protecție: IP20 (panou posterior) conform IEC 61131-2, IP65 (panou frontal) conform IEC 61131-2
Protecție NEMA: NEMA 4 panou frontal (utilizare în interior), NEMA 13 panou frontal (în carcasă)
Rezistență la șocuri: 147 m/s² timp de 11 ms (în direcțiile X, Y, Z, de 3 ori) conform IEC 61131-2
Rezistență la vibrații: ±3,5 mm (f = 5...9 Hz) în direcțiile X, Y, Z timp de 10 cicluri (aproximativ 100 minute) conform IEC 61131-2, 9,8 m/s² (f = 9...150 Hz)
