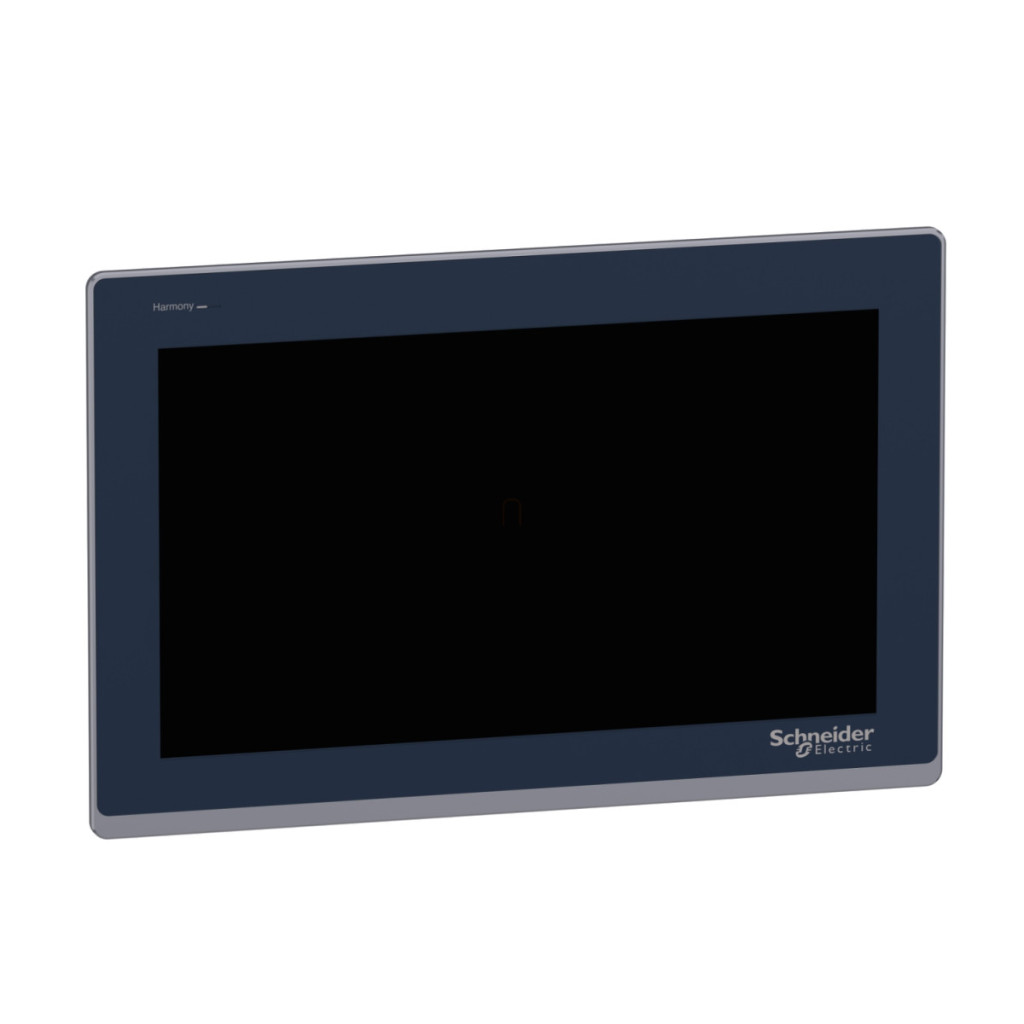

Ecranul tactil HMIST6700 din gama Harmony ST6 de la Schneider Electric este un panou HMI (Human Machine Interface) de înaltă calitate, cu un ecran lat de 15 inci, ceea ce îl face alegerea perfectă pentru mediile industriale. Acest dispozitiv de ultimă generație oferă o interfață intuitivă pentru operatorii de mașini și o serie de funcții avansate pentru o funcționare mai eficientă. La baza panoului tactil HMIST6700 se află un procesor ARM Cortex-A8 puternic, completat de 1 GB de memorie dispozitiv, 512 KB de memorie de securitate și 128 MB de memorie pentru datele utilizatorului. Frumosul ecran LCD TFT color de 15 inci al dispozitivului poate afișa 16 milioane de culori și are o rezoluție de 1366 x 768 pixeli (FWXGA), asigurând o calitate excelentă a imaginii și detalii. Panoul tactil analogic rezistiv acceptă atingerea cu un singur punct, permițând un control precis chiar și atunci când purtați mănuși. Iluminarea din spate a ecranului oferă o durată de viață de 50.000 de ore în alb și puteți seta 16 niveluri diferite de luminozitate, astfel încât să puteți regla întotdeauna vizibilitatea afișajului în funcție de condițiile de iluminare ambientală. HMIST6700 este extrem de versatil în ceea ce privește opțiunile de comunicare: are o conexiune serială COM1 (RS232C, conector D-Sub cu 9 pini, viteză de transfer 2400-115200 bps), o conexiune serială COM2 (RS485, conector RJ45, viteză de transfer 2400-187500 bps), două conectori Ethernet (10/100BASE), un port USB 2.0 tip A și un port USB 2.0 micro B. Această conectivitate bogată asigură integrarea ușoară a panoului în diverse sisteme industriale și compatibilitatea cu Schneider Electric Modicon și multe alte dispozitive de automatizare ale altor producători, precum Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley și produsele Siemens Simatic. Protocoalele descărcabile acceptate includ Modbus, Uni-TE și alte protocoale terțe. Dispozitivul funcționează cu o sursă de alimentare de 24 V CC (+/- 20%), cu un consum de energie de 18,5 W și un curent de pornire de 30 A. LED-urile indicatoare de stare încorporate indică starea de funcționare a dispozitivului cu diferite culori și moduri de iluminare, de exemplu, lumină verde continuă pentru starea offline, lumină verde intermitentă pentru funcționare, lumină portocalie intermitentă pentru pornirea software-ului, lumină roșie continuă pentru starea de pornire etc. Acest lucru facilitează evaluarea rapidă a stării dispozitivului și diagnosticarea eventualelor defecțiuni. Panoul poate gestiona până la 200 de pagini de aplicații, ceea ce este suficient pentru majoritatea sarcinilor de control industrial. Ceasul în timp real încorporat funcționează în mod fiabil între 0-50 °C și 10-90% umiditate relativă. HMIST6700 are un set de caractere extrem de bogat, suportând seturile de caractere ASCII, ASCII (caractere europene), chineză (chineză simplificată), japoneză (ANK, Kanji), coreeană și taiwaneză (chineză tradițională), ceea ce îl face potrivit pentru utilizare la nivel mondial.
Schneider Electric Magelis ST6 - HMIST6700 - Date tehnice terminal HMI
Caracteristici generale
Familia de produse: Harmony ST6
Tipul produsului: Panou cu ecran tactil
Procesor: ARM Cortex-A8
Memorie: memorie dispozitiv 1 GB, memorie securizată 512 KB, 128 MB memorie pentru date utilizator
Specificații afișaj
Dimensiune afișaj: 15 inci
Tip afișaj: LCD TFT color
Adâncime culoare: 16 milioane de culori
Rezoluție: 1366 x 768 pixeli FWXGA
Panou tactil: Analogic rezistiv cu un singur punct
Durată de viață a iluminării din spate: 50.000 de ore în alb
Luminozitate: 16 niveluri
Set de caractere: ASCII, ASCII (caractere europene), chineză (simplificată), japoneză (ANK, Kanji), Katakana, coreeană, taiwaneză (chineză tradițională)
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC (+/- 20%)
Consum de energie: 18,5 W
Curent de pornire: 30 A
Porturi de comunicare
Ethernet: 10/100BASE, 2 porturi
Conexiune serială: 1 COM1 (RS232C) - mufă D-Sub cu 9 pini (2400...115200 bps), 1 COM2 (RS485) - mufă RJ45 (2400...187500 bps)
USB: 1 USB 2.0 tip A, 1 USB 2.0 micro B
Protocoale
Protocoale descărcabile: Modbus, Uni-TE, protocoale terțe
Dispozitive ale producătorilor acceptate: Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
Caracteristici fizice
Metodă de montare: 6 șuruburi, montabil pe panou cu grosimea de 1,6...5 mm
Material carcasă: PC
Material panou frontal: Aluminiu
Dimensiuni: 100 x 100 x 10 mm..5 mm grosime, montabil pe panou
Material carcasă: PC
Material panou frontal: Aluminiu
Dimensiune decupaj: 394 x 250 mm
Înălțime: 268 mm
Lățime: 412 mm
Adâncime: 50 mm
Greutate netă: 2,7 kg
Caracteristici de mediu
Temperatură de funcționare: 0...50 °C
Temperatură de depozitare: -20...60 °C
Umiditate relativă: 10...90% (fără condens)
Altitudine de funcționare: 2000 m
Protecție IP: IP20 (panou posterior), IP65 (panou frontal)
Protecție NEMA: panou frontal NEMA 4 (pentru utilizare în interior), NEMA 13 panou frontal (în carcasă)
Rezistență la șocuri: 147 m/s² timp de 11 ms (în direcțiile X, Y, Z, de 3 ori)
Rezistență la vibrații: +/- 3,5 mm (f = 5...9 Hz), 9,8 m/s² (f = 9...150 Hz)
Marcaje
Certificări: CE, CSA, UKCA
Standarde: IEC 61000-6-4, IEC 61000-6-2, IEC 61131-2, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201
Directive: 2014/35/UE (joasă tensiune), 2014/30/UE (compatibilitate electromagnetică)
