Gama Schneider Electric Micro Pragma de cutii de distribuție modulare montate la suprafață oferă o soluție excelentă pentru instalarea sigură și ordonată a sistemelor electrice mai mici. Modelul 10207 este o versiune cu 6 module, cu un singur rând orizontal și o ușă transparentă, fiind alegerea perfectă pentru locuințe, magazine sau birouri mai mici. Dulapul de distribuție modular Micro Pragma 10207 poate găzdui module de 6 x 18 mm, permițând instalarea în siguranță a întrerupătoarelor miniaturale, a dispozitivelor RCD și a altor dispozitive modulare. Dulapul are protecție IP40 (conform IEC 60529, atunci când este instalat cu dispozitive cu un rating minim IP40) și rezistență la impact IK07 în conformitate cu EN 50102. În practică, acest lucru înseamnă că oferă o protecție adecvată împotriva prafului și a contactului accidental, rezistând în același timp la impacturi mecanice minore. Carcasa este albă (RAL 9003) și fabricată din material auto-stingător care respectă testul cu fir incandescent la 650 °C, 30 de secunde, conform IEC 60695-2-1, ceea ce o face o soluție sigură din punct de vedere al siguranței la incendiu. Micro Pragma 10207 are o ușă transparentă, reversibilă, care permite o instalare flexibilă și un acces ușor la dispozitivele modulare încorporate. Are o lățime de 140 mm, o înălțime de 165 mm și o adâncime de 72 mm, cu o adâncime internă de 66 mm, oferind spațiu suficient pentru majoritatea dispozitivelor modulare standard. Carcasa are un design cu șină DIN, permițând instalarea și demontarea rapidă și ușoară a dispozitivelor modulare. Pasul de 9 mm este de 12 unități, ceea ce corespunde exact modulelor de 6 x 18 mm. Designul montat la suprafață nu necesită lucrări de zidărie adânci, ceea ce îl face o alegere ideală pentru modernizări sau pentru locații în care un design montat la nivel nu este fezabil. Dulapul mic de distribuție Schneider Electric Micro Pragma 10207 este conform cu standardele internaționale IEC 60670-1, IEC 60670-24, IEC 23-48 și IEC 60695-2-1, ceea ce garantează siguranța și fiabilitatea produsului. Este recomandat în principal pentru unități comerciale mai mici, dar poate fi utilizat, desigur, și în locuințe, în camere în care trebuie să fie adăpostite în siguranță doar câteva circuite. Designul fără placă de montare simplifică și mai mult instalarea, în timp ce aspectul elegant al dulapului creează o impresie estetică la locul instalării.

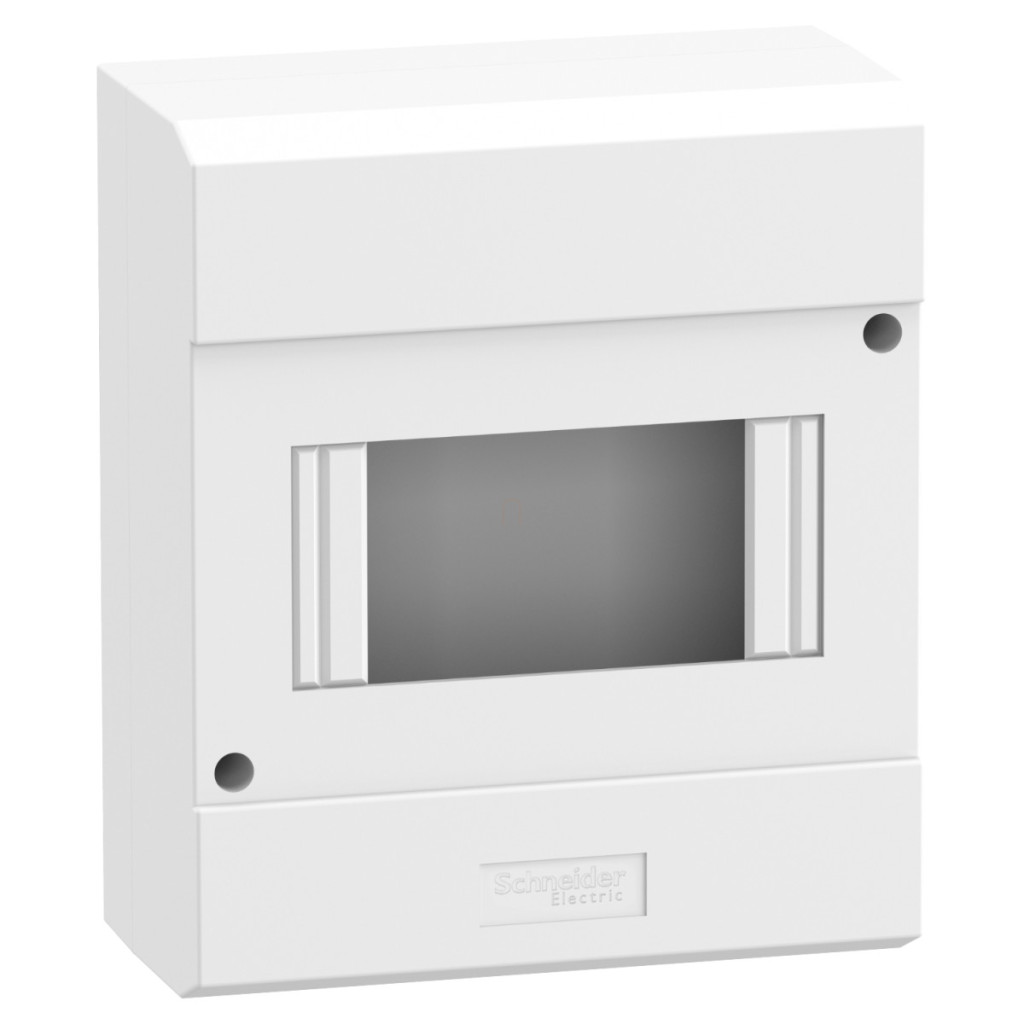

Schneider Electric Micro Pragma - 10207 - Tablou de distribuție mic Argus, fără ușă, montat la suprafață, 6 module Date tehnice
Date generale
Familia de produse: Micro Pragma
Tipul produsului sau componentului: Dulap de distribuție
Tipul dulapului de distribuție: Dulap de distribuție modular
Număr de module de 18 mm pe rând: 6
Număr de rânduri orizontale: 1
Tip ușă: Reversibilă, transparentă
Dimensiuni
Lățime: 140 mm
Înălțime: 165 mm
Adâncime: 72 mm
Adâncime internă: 66 mm
Informații suplimentare
Metodă de montare: Montare pe suprafață
Diviziuni de 9 mm: 12
Număr total de module de 18 mm: 6
Tip șină: DIN
Descriere placă de montare: Fără placă de montare
Materialul dulapului de distribuție: Material auto-stingător
Culoare: Alb (RAL 9003)
Segment de piață: Comerț mic
Date de mediu
Standarde: IEC 60670-1, IEC 60670-24, IEC 23-48, IEC 60695-2-1
Rezistență la foc: 650 °C (30 s) conform IEC 60695-2-1
Grad de protecție IP: IP40 conform IEC 60529 (cu instalarea dispozitivelor cu protecție minimă IP40)
Clasa de protecție IK: IK07 conform EN 50102
