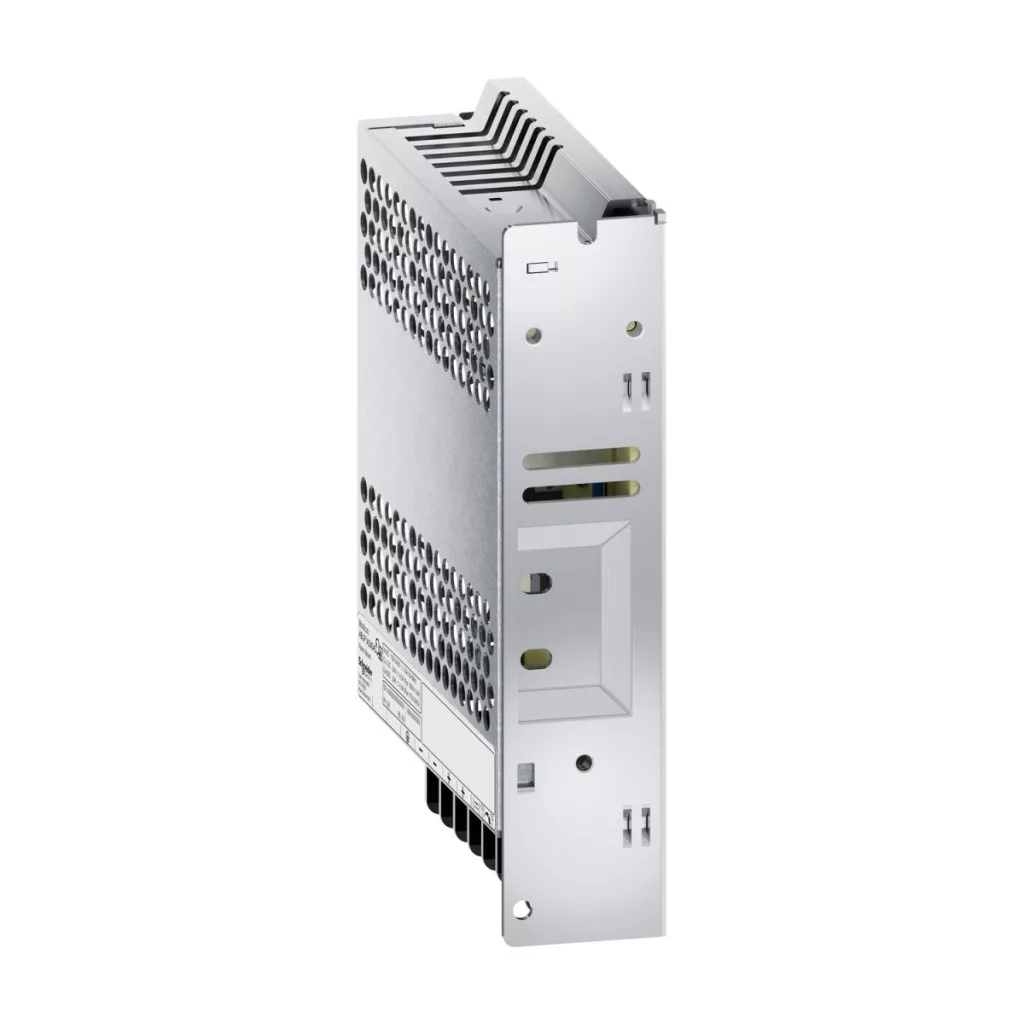

Sursa de alimentare Schneider Electric Modicon ABLP1A24045 este o sursă de alimentare fiabilă și performantă, concepută pentru aplicații industriale și de automatizare. Această sursă de alimentare cu comutare, montată pe panou, cu carcasă din aluminiu, asigură funcționarea stabilă a sistemelor moderne de control, iar designul său compact o face ușor de instalat în diverse dulapuri și panouri de control. Dispozitivul are o tensiune de intrare monofazată de 100-240 V c.a., ceea ce îl face potrivit pentru utilizarea în diverse sisteme de alimentare cu energie electrică din întreaga lume (compatibil TN, TT, IT). Sursa de alimentare furnizează o tensiune de ieșire de 24 V c.c. cu un curent de 4,5 A, ceea ce corespunde unei puteri nominale de 100 W. Tensiunea de ieșire poate fi reglată între 21,6 V și 26,4 V, oferind flexibilitate pentru diferite aplicații. Datorită eficienței sale ridicate de 89%, pierderile de căldură sunt minime, ceea ce duce la o durată de viață mai lungă și o funcționare mai fiabilă. Sursa de alimentare Modicon ABLP1A24045 are o serie de caracteristici de protecție care asigură o funcționare sigură și protejează dispozitivele conectate. Are protecție încorporată împotriva suprasarcinilor și scurtcircuitelor, care se resetează automat. De asemenea, este echipată cu protecție împotriva supraîncălzirii și supratensiunii, care necesită resetare manuală. O siguranță încorporată de 4 A (neînlocuibilă) protejează partea de intrare. Unitatea de alimentare are o gamă de tensiune de intrare de 90-264 V c.a., ceea ce asigură stabilitate chiar și în cazul fluctuațiilor tensiunii de rețea. Timpul de menținere (menținerea tensiunii de ieșire în cazul unei întreruperi de curent) este de minimum 20 ms la 115 V c.a. și de minimum 40 ms la 230 V c.a., ceea ce oferă suficient timp pentru ca dispozitivele conectate să se oprească în siguranță în cazul unei întreruperi scurte de curent. Sursa de alimentare are protecție IP10 și poate fi utilizată în diverse poziții de montare. Intervalul de temperatură de funcționare este între -30 °C și +50 °C fără nicio reducere a performanței, ceea ce permite utilizarea în medii extreme. Între 50 °C și 70 °C, poate fi utilizată în continuare cu o reducere a performanței (2% per °C). ABLP1A24045 funcționează la altitudini de până la 5000 de metri deasupra nivelului mării, deși trebuie să se aștepte o scădere a performanței la altitudini de peste 2000 de metri. Fiabilitatea excepțională a sursei de alimentare este demonstrată de MTBF (timpul mediu între defecțiuni) de 700.000 de ore la 25 °C sub sarcină maximă. Această valoare ridicată este deosebit de importantă pentru aplicațiile industriale critice, unde funcționarea continuă este esențială. Dispozitivul este conform cu numeroase standarde internaționale, inclusiv IEC, EN, UL și CSA, și are certificări CE, CULus, EAC, RCM, CB Scheme și KC.
Date tehnice Schneider Electric Modicon ABLP1A24045
Caracteristici generale
Familia de produse: Sursă de alimentare Modicon
Tipul produsului: Unitate de alimentare
Tipul sursei de alimentare: Mod de comutare reglat
Varianta de proiectare: Montare pe panou
Material carcasă: Aluminiu
Tensiune nominală de intrare: 100...240 V c.a. monofazat
Putere nominală: 100 W
Tensiune de ieșire: 24 V c.c.
Curent de ieșire al sursei de alimentare: 4,5 A
Caracteristici de intrare
Limite de tensiune de intrare: 90...264 V c.a.
Frecvența nominală a rețelei: 50...60 Hz
Compatibilitate cu sistemul de alimentare: TN, TT, IT
Curent maxim de scurgere: 1 mA 240 V c.a.
Tip protecție intrare: Siguranță încorporată (neînlocuibilă) 4 A
Curent de pornire: 45 A la 115 V, 85 A la 230 V
Factor de putere: 0,55 la 115 V c.a., 0,45 la 230 V c.a.
Consum de curent: < 2,3 A la 115 V c.a., < 1,5 A la 230 V c.a.
Caracteristici de ieșire
Eficiență: 89% la 230 V c.a.
Interval de reglare a tensiunii de ieșire: 21,6...26,4 V
Pierdere de putere: 20 W
Timp de pornire: < 500 ms
Timp de menținere: > 20 ms la 115 V c.a., > 40 ms la 230 V c.a.
Pornire cu sarcină capacitivă: 4000 µF
Undă reziduală: < 150 mV
Timp mediu între defecțiuni [MTBF]: 700.000 ore la 25 °C, sarcină maximă, conform SR 332
Tip protecție ieșire: Protecție la suprasarcină și scurtcircuit (resetare automată), protecție la supraîncălzire (resetare manuală), protecție la supratensiune (resetare manuală)
Reglare linie și sarcină: < 0,5% 0-100% sarcină la 25°C, < 1% pe întreaga gamă de tensiune la 25°C
LED indicator de stare: 1 LED (verde) tensiune de ieșire
Caracteristici fizice
Adâncime: 129 mm
Înălțime: 30 mm
Lățime: 97 mm
Greutate netă: 0,3 kg
Caracteristici de instalare și funcționare
Conexiune de ieșire: Paralelă, serială
Suport de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, șină DIN cu profil dublu, montare pe panou
Alimentare: SELV conform IEC 60950-1, IEC 60204-1, IEC 60364-4-41
Rezistență dielectrică: 3750 V CA între intrare și ieșire
Durată de viață: 10 ani
Categorie de supratensiune: II
Caracteristici de mediu
Altitudine de funcționare: 5000 m
Rezistență la șocuri: 150 m/s² pentru până la 11 ms
Grad de protecție IP: IP10
Temperatura ambiantă în timpul funcționării: -30...50 °C fără reducerea performanței (în pozițiile de montare A, B, F, G < 2000 m), 50...70 °C cu reducere a performanței de 2% per °C (în pozițiile de montare A, B, F, G < 2000 m)
Clasa de protecție împotriva șocurilor electrice: Clasa I
Grad de poluare: 2
Rezistență la vibrații: 3 mm (f= 2...9 Hz) conform IEC 60068-2-6, 10 m/s² (f= 9...200 Hz) conform IEC 60068-2-6
