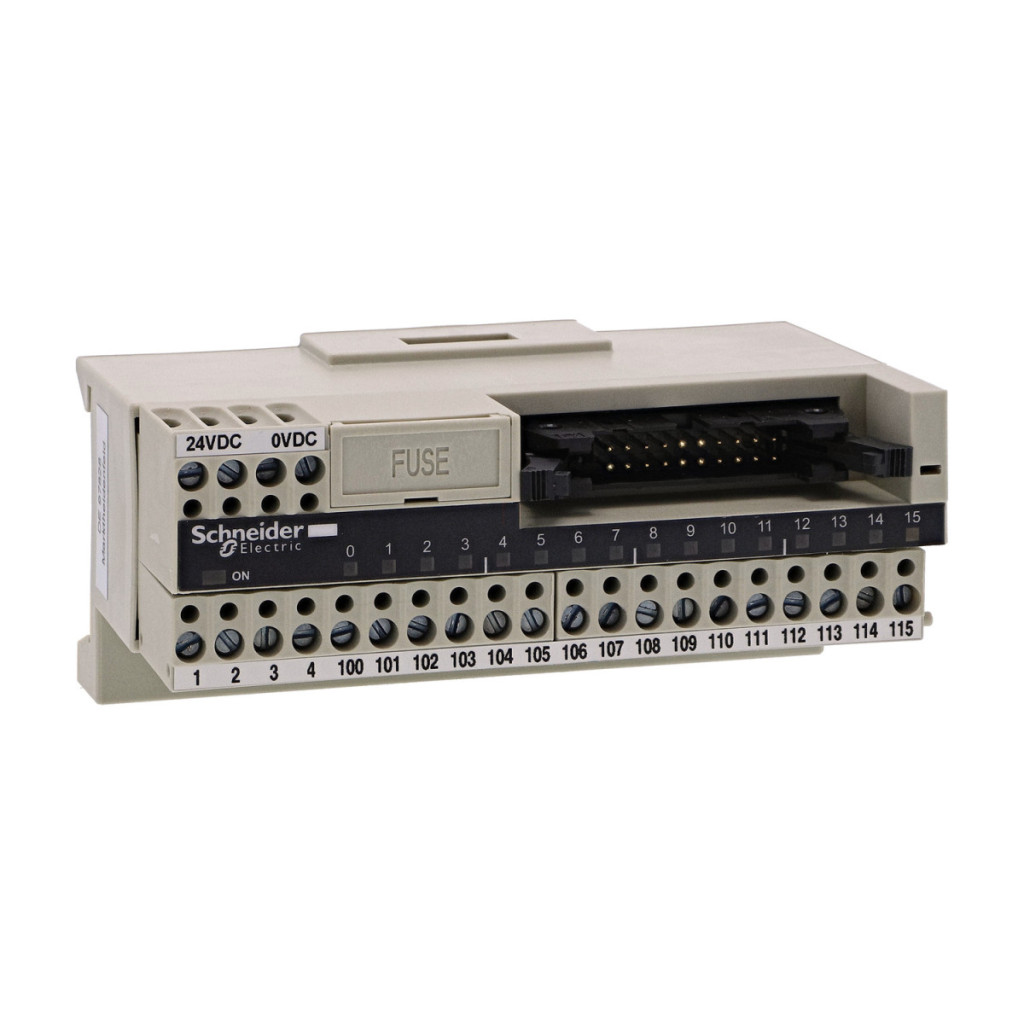

Blocul de distribuție I/O pasiv discret Schneider Electric Modicon ABE7H16C11 este o soluție extrem de versatilă și compactă, ideală pentru gestionarea eficientă a semnalelor de intrare și ieșire în sistemele de automatizare industrială. Acest bloc de distribuție miniatural are 16 canale, fiecare echipat cu un singur bloc terminal, permițând inginerilor proiectanți să optimizeze utilizarea spațiului și să simplifice cablarea. Blocul de distribuție Modicon ABE7H16C11 se mândrește cu o funcționalitate remarcabilă. Fiecare canal are un LED verde pentru a indica starea canalului și un LED verde suplimentar pentru a indica prezența tensiunii de alimentare. Dispozitivul are o tensiune de alimentare de 19-30 V c.c., care respectă standardul IEC 61131-2. Curentul maxim de alimentare este de 1,8 A, iar curentul pe canal este de 0,5 A, ceea ce îndeplinește cerințele majorității aplicațiilor industriale. Protecția împotriva scurtcircuitelor este asigurată sub forma unei siguranțe interne de acțiune rapidă de 2 A pe partea PLC. Instalarea este extrem de simplă, datorită metodei de montare simetrică pe șină DIN de 35 mm sau opțiunii de montare cu șuruburi cu un kit de montare pentru plăci solide. Dispozitivul poate fi conectat în mai multe moduri: cu terminale cu șuruburi care acceptă 1x0,09-1x1,5 mm² (AWG 28-16) flexibile, 1x0,14-1x2,5 mm² (AWG 26-12) solide, 1x0,14-1x2,5 mm² (AWG 26-14) cablu flexibil fără ferule, 2x0,09-2x0,75 mm² (AWG 28-20) cablu flexibil cu ferule și 2x0,2-2x2,5 mm² (AWG 24-14) cabluri solide. Această flexibilitate este deosebit de valoroasă în diferite medii de instalare. Schneider Electric Modicon ABE7H16C11 are, de asemenea, parametri tehnici remarcabili în ceea ce privește fiabilitatea și siguranța. Are o tensiune nominală de izolație de 2000 V și un grad de protecție IP2X conform IEC 60529. Dispozitivul rezistă la testul cu fir incandescent la 750 °C, cu un timp de stingere de <30 s, conform IEC 60695-2-11. De asemenea, are o rezistență remarcabilă la impact (15 gn până la 11 ms conform IEC 60068-2-27) și la vibrații (2 gn, f=10-150 Hz conform IEC 60068-2-6). De asemenea, este protejat împotriva descărcărilor electrostatice: 4 kV (contact) și 8 kV (aer) la nivelul 3 conform IEC 61000-4-2. Produsul poate fi utilizat într-un interval de temperatură de funcționare de -5...60 °C și un interval de temperatură de depozitare de -40....80 °C în conformitate cu IEC 61131-2. Schneider Electric ABE7H16C11 are numeroase certificări, inclusiv conformitatea UL, CSA, DNV, GL și EAC, asigurând aplicabilitatea sa la nivel mondial în diverse medii industriale.
Schneider Electric Modicon ABE7 - ABE7H16C11 - bloc de distribuție, miniatural, HE10, 16 canale digitale, 1 terminal/canal, feedback LED date tehnice
Caracteristici generale
Familia de produse: Modicon ABE7
Tipul produsului: Bloc de distribuție I/O discret pasiv
Tipul blocului de distribuție: Bloc de distribuție miniatural
Tensiune nominală de alimentare: 19...30 V c.c. conform IEC 61131-2
Număr de canale: 16
Număr de blocuri terminale pe canal: 1
Conexiuni și blocuri terminale
Tipuri de blocuri terminale:
- Blocuri terminale cu șurub, 1 x 0,09...1 x 1,5 mm², 0,09…1,5 mm² (AWG 28...AWG 16) cu manșoane flexibile
- Terminale cu șurub, 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 12) solid
- Blocuri terminale cu șurub, 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 14) fără manșoane flexibile
- Terminale cu șurub, 2 x 0,09...2 x 0,75 mm², 0,09…0,75 mm² (AWG 28...AWG 20) cu manșoane flexibile
- Terminale cu șurub, 2 x 0,2...2 x 2,5 mm², 0,2…2,5 mm² (AWG 24...AWG 14) solid
Informații suplimentare
Tip tensiune de alimentare: DC
Număr de rânduri orizontale: 1
LED indicator de stare: 1 LED per canal (verde) pentru starea canalului, 1 LED (verde) pentru starea de pornire
Distribuție polaritate: Nu
Protecție la scurtcircuit: siguranță internă de 2 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Metodă de montare: cu fixare prin clip (pe șină DIN simetrică de 35 mm), Cu șuruburi (cu kit de montare pentru placă solidă)
Curent maxim de alimentare: 1,8 A
Curent pe canal: 0,5 A
Curent maxim pe punct comun: 1,8 A Cădere de tensiune la siguranța sursei de alimentare: 0,3 V Tensiune nominală de izolație: 2000 V Categorie de instalare: II conform IEC 60664-1 Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm Date de mediu Certificări produs: UL, CSA, DNV, GL, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la testul cu fir incandescent: 750 °C, timp de stingere <30 s conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10…150 Hz) conform IEC 60068-2-6
Protecție împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2 Protecție împotriva câmpurilor radiate: 10 V/m (26000000…1000000000 Hz) conform IEC 61000-4-3 nivel 3 Protecție împotriva tranzitorilor rapizi: 2 kV nivel 3 conform IEC 61000-4-4 Temperatura ambiantă de funcționare: -5 până la 60 °C conform IEC 61131-2
Temperatura ambiantă de depozitare: -40…80 °C conform IEC 61131-2
Grad de contaminare: 2 conform IEC 60664-1
Desene dimensionale
Dimensiunile detaliate ale produsului pot fi găsite în documentația tehnică.
