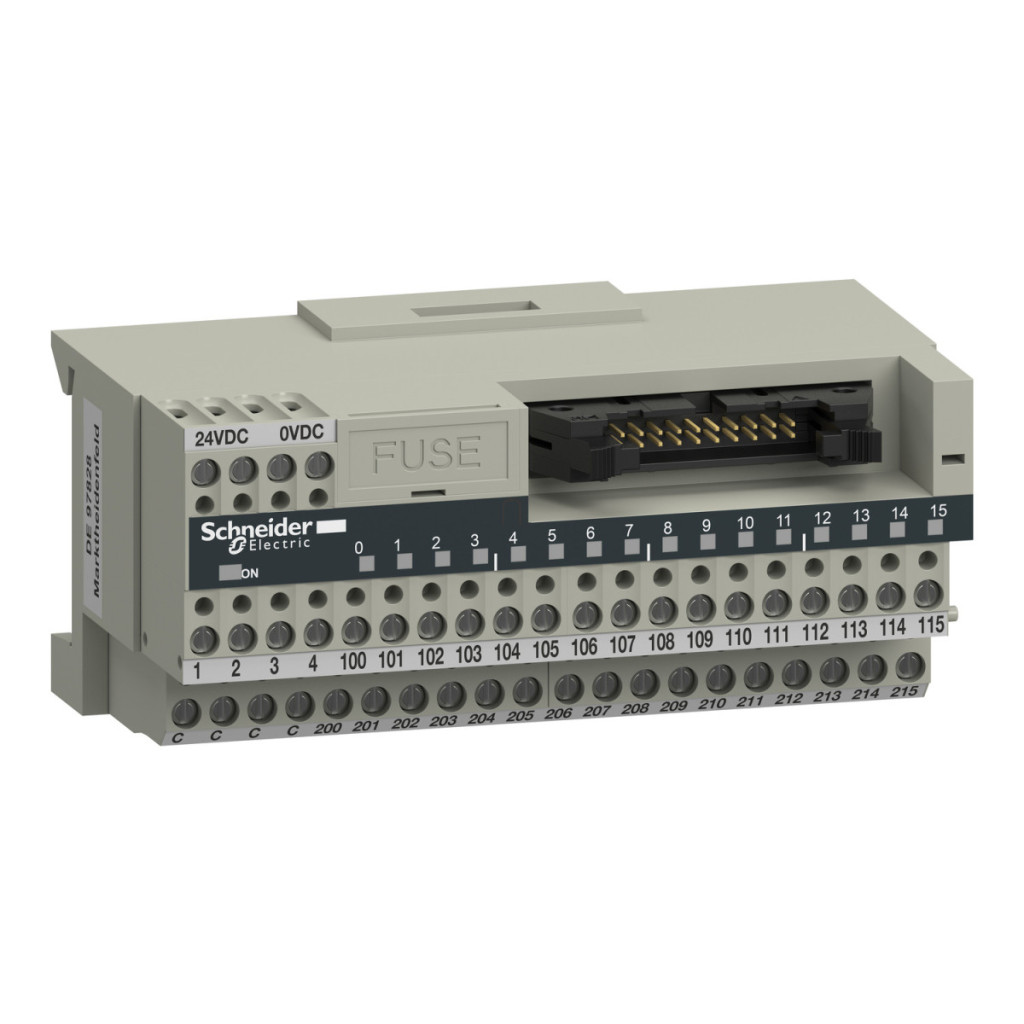

ABE7H16C21 din seria Modicon ABE7 de la Schneider Electric este un bloc de distribuție I/O discret pasiv (sub-bază) ideal pentru utilizarea în sisteme de automatizare industrială, în special atunci când se conectează la PLC-uri. Acest dispozitiv miniatural oferă 16 canale de intrare sau ieșire, cu 2 blocuri terminale pe canal, ceea ce îl face extrem de versatil pentru utilizarea în medii industriale. Produsul funcționează cu o tensiune de alimentare de 19-30 V CC, în conformitate cu standardul IEC 61131-2, fiind compatibil cu majoritatea sistemelor utilizate în medii industriale. O caracteristică specială este sistemul excelent de semnalizare: starea fiecărui canal este indicată de un LED verde, iar un LED verde suplimentar indică prezența sursei de alimentare. Acest feedback vizual facilitează foarte mult depanarea și evaluarea rapidă a stării sistemului. ABE7H16C21 oferă o varietate de opțiuni de conectare pentru diferite cerințe de cablare. Terminalele sale cu șurub pot acomoda 1 x 0,09...1 x 1,5 mm² cabluri flexibile cu manșoane; 1 x 0,14...1 x 2,5 mm² cabluri solide; 1 x 0,14...1 x 2,5 mm² cabluri flexibile fără manșoane; 2 x 0,09...2 x 0,75 mm², fire flexibile cu manșoane; și 2 x 0,2...2 x 2,5 mm², fire solide. Această gamă largă de opțiuni de conectare asigură integrarea sa în sistemele existente cu aproape orice tip de cablare. Blocurile terminale au un cuplu de strângere de 0,6 Nm, utilizând o șurubelniță plată de Ø 3,5 mm. Distribuția polarității poate fi gestionată în mod flexibil, cu o alegere între 0 V sau 24 V, ceea ce sporește și mai mult aplicabilitatea sa în diferite sisteme. Siguranța este asigurată de o siguranță internă de acțiune rapidă de 2 A (5 x 20 mm), care protejează sistemul pe partea PLC. Curentul maxim de alimentare este de 1,8 A, cu 0,5 A permis pe canal și un curent maxim de 1,8 A pe ieșire. Căderea de tensiune a siguranței sursei de alimentare este de numai 0,3 V. Instalarea este extrem de simplă și poate fi realizată în două moduri: fie cu fixare cu clemă pe o șină DIN simetrică de 35 mm, fie cu fixare cu șurub pe o placă solidă (cu set de fixare). Acest lucru facilitează integrarea în aproape orice dulap de comandă sau mediu industrial. Blocul de distribuție are protecție IP2X conform IEC 60529, care oferă protecție de bază la atingere. Produsul are numeroase certificări internaționale, inclusiv GL, DNV, CSA, UL și EAC, ceea ce îl face potrivit pentru utilizare la nivel mondial în conformitate cu diverse reglementări. Are o rezistență excelentă la influențele perturbatoare ale mediului: poate rezista la șocuri de 15 gn, 11 ms (IEC 60068-2-27) și vibrații de 2 gn (f= 10...150 Hz) (IEC 60068-2-6). Protecția sa împotriva descărcărilor electrostatice este de 4 kV (contact) și 8 kV (aer), nivel 3 conform IEC 61000-4-2. Are protecție împotriva câmpurilor radiate de 10 V/m (26...1000 MHz) conform IEC 61000-4-3 nivel 3 și este, de asemenea, rezistent la tranzienți rapizi de 2 kV, nivel 3 conform IEC 61000-4-4. Dispozitivul poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare -5...60 °C conform IEC 61131-2, temperatura de depozitare -40...80 °C conform IEC 61131-2. Gradul de poluare este 2 conform IEC 60664-1, iar tensiunea nominală de izolație este de 2000 V, ceea ce asigură un nivel ridicat de protecție pentru componentele electronice. Categoria de instalare este II conform IEC 60664-1.
Schneider Electric Modicon ABE7 - Date tehnice ABE7H16C21
Caracteristici generale
Familia de produse: Modicon ABE7
Tipul produsului: Bloc de distribuție I/O discret pasiv
Tipul blocului de distribuție: Bloc de distribuție miniatural
Tensiune nominală de alimentare: 19...30 V conform IEC 61131-2
Număr de canale: 16
Număr de blocuri terminale pe canal: 2
Conexiuni
Blocuri terminale cu șurub pentru diverse dimensiuni de cabluri:- 1 x 0,09...1 x 1,5 mm², cu manșoane flexibile (AWG 28...AWG 16) - 1 x 0,14...1 x 2,5 mm², solid (AWG 26...AWG 12)
- 1 x 0,14...1 x 2,5 mm², fără ferule flexibile (AWG 26...AWG 14)
- 2 x 0,09...2 x 0,75 mm², flexibil cu ferule (AWG 28...AWG 20)
- 2 x 0,2...2 x 2,5 mm², solid (AWG 24...AWG 14)
Caracteristici suplimentare
Tipul tensiunii de alimentare: CC
Număr de rânduri orizontale: 2
LED indicator de stare:
- 1 LED per canal (verde) pentru indicarea stării canalului
- 1 LED (verde) pentru indicarea alimentării
Distribuție polaritate: 0 V sau 24 V
Protecție la scurtcircuit: siguranță internă de 2 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Metodă de montare:
- Cu clemă (șină DIN simetrică de 35 mm)
- Cu șuruburi (cu kit de montare pe placă solidă)
Curent maxim de alimentare: 1,8 A
Curent pe canal: 0,5 A
Curent maxim pe ieșire: 1,8 A
Cădere de tensiune la siguranța sursei de alimentare: 0,3 V
Tensiune nominală de izolare: 2000 V
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Caracteristici de mediu
Certificări ale produsului: GL, DNV, CSA, UL, EAC
Clasa de protecție IP: IP2X conform IEC 60529
Rezistență la testul cu fir incandescent: 750 °C, timp de stingere <30 s conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la descărcări electrostatice:
- 4 kV (contact) Nivel 3 conform IEC 61000-4-2
- 8 kV (aer) Nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26...1000 MHz) Nivel 3 conform IEC 61000-4-3
Rezistență la tranzienți rapizi: 2 kV Nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5 până la 60 °C conform IEC 61131-2
Temperatura ambiantă de depozitare: -40 până la 80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
