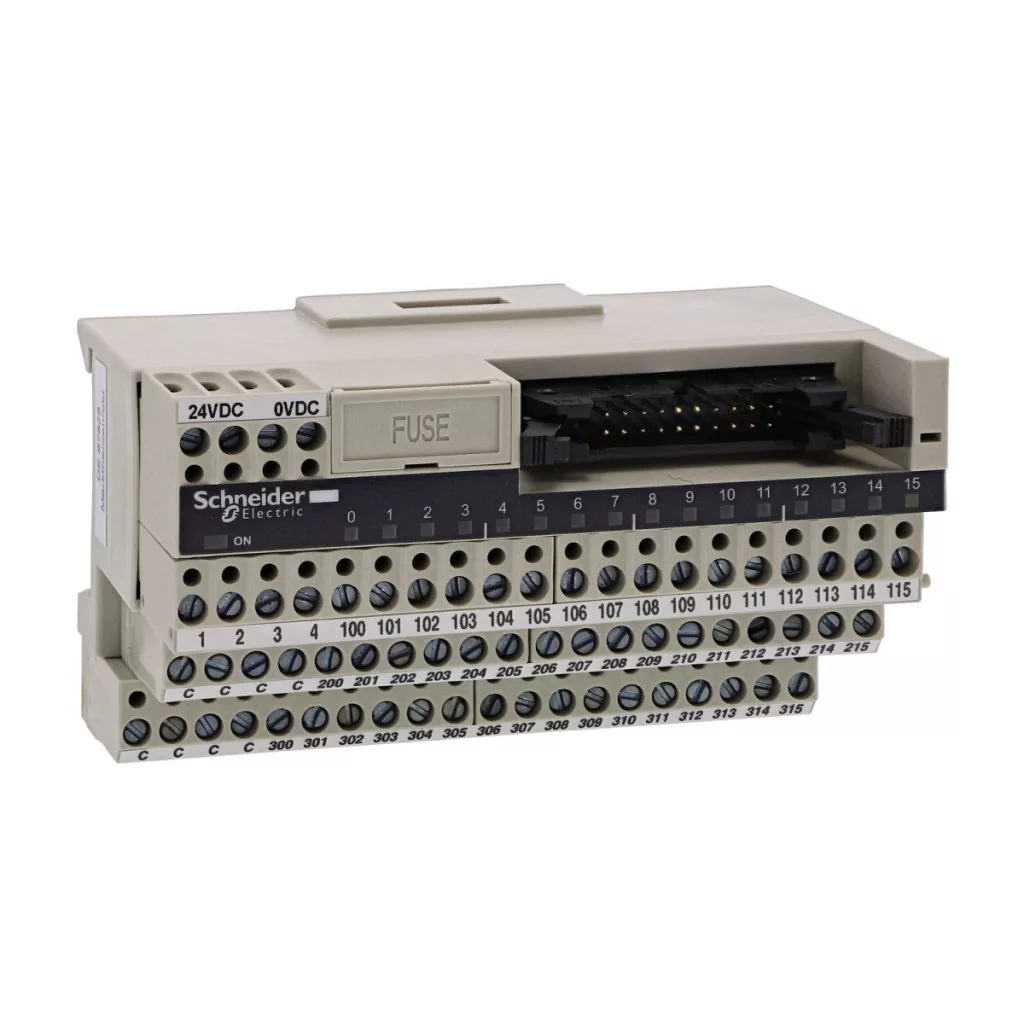

Blocul de distribuție I/O pasiv discret ABE7H16C31 din seria Modicon ABE7 de la Schneider Electric este o soluție inovatoare și compactă pentru sistemele de automatizare industrială. Această unitate miniaturală sub-bază are 16 canale de intrare sau ieșire, fiecare cu feedback LED, permițând monitorizarea vizuală rapidă și clară a stării canalului. Modelul ABE7H16C31 funcționează într-un interval de tensiune de alimentare de 19-30 V CC, în conformitate cu standardul IEC 61131-2. Dispozitivul are 3 terminale pe canal, oferind opțiuni de conectare flexibile. Conexiunile se realizează folosind terminale cu șurub care acceptă diferite secțiuni transversale ale firelor: fire flexibile simple cu capete de cablu de 0,09-1,5 mm² (AWG 28-16), fire solide de 0,14-2,5 mm² (AWG 26-12), fire flexibile fără capete de cablu 0,14-2,5 mm² (AWG 26-14), fire duble flexibile cu capete de cablu de 0,09-0,75 mm² (AWG 28-20) și fire duble solide de 0,2-2,5 mm² (AWG 24-14). Indicarea stării dispozitivului este foarte informativă: fiecare canal are propriul LED verde pentru a indica starea canalului, iar un LED verde suplimentar indică prezența alimentării. Distribuția polarității poate fi de 0 V sau 24 V, ceea ce oferă flexibilitate pentru diferite aplicații. Dispozitivul dispune, de asemenea, de protecție împotriva scurtcircuitelor sub forma unei siguranțe interne de 2 A cu acțiune rapidă de 5x20 mm pe partea PLC. Curentul maxim de alimentare este de 1,8 A, curentul pe canal este de 0,5 A, iar curentul maxim de ieșire comun este, de asemenea, de 1,8 A. Căderea de tensiune la nivelul siguranței sursei de alimentare este de numai 0,3 V. Tensiunea nominală de izolare este de 2000 V, iar categoria de instalare este II, conform IEC 60664-1. Instalarea este extrem de simplă: ABE7H16C31 poate fi montat pe o șină DIN simetrică de 35 mm cu cleme sau pe o placă solidă cu șuruburi (kit de montare inclus). Cuplul de strângere pentru conexiunile cu șuruburi este de 0,6 Nm cu o șurubelniță plată cu diametrul de 3,5 mm. Dispozitivul este rezistent la o serie de influențe ambientale: are un grad de protecție IP2X conform IEC 60529 și trece, de asemenea, testul cu fir incandescent la 750 °C cu un timp de stingere mai mic de 30 de secunde, conform IEC 60695-2-11. Are o rezistență la impact de 15 gn pentru 11 ms conform IEC 60068-2-27 și o rezistență la vibrații de 2 gn (f=10-150 Hz) conform IEC 60068-2-6. De asemenea, este protejat împotriva descărcărilor electrostatice: 4 kV (contact) și 8 kV (aer) cu protecție de nivel 3 conform IEC 61000-4-2, împotriva câmpurilor radiate cu 10 V/m (26-1000 MHz) cu protecție de nivel 3 conform IEC 61000-4-3 și împotriva tranzitorilor rapizi cu protecție de nivel 3 de 2 kV conform IEC 61000-4-4. Dispozitivul are o temperatură de funcționare cuprinsă între -5 și +60 °C și o temperatură de depozitare cuprinsă între -40 și +80 °C, în conformitate cu IEC 61131-2. Gradul de poluare este 2, în conformitate cu IEC 60664-1.
Schneider Electric Modicon ABE7 - Date tehnice ABE7H16C31
Caracteristici cheie
Familia de produse: Modicon ABE7
Tipul produsului sau al componentei: Sub-bază I/O discretă pasivă
Tipul sub-bazei: Sub-bază miniaturală
Tensiune nominală de alimentare: 19...30 V (conform IEC 61131-2)
Număr de canale: 16
Număr de terminale pe canal: 3
Conexiuni și terminale
Terminale cu șurub pentru diferite secțiuni transversale ale cablurilor:- 1 x 0,09...1 x 1,5 mm², 0,09...1,5 mm² (AWG 28...AWG 16) cu capăt de cablu flexibil
- 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 12) solid
- 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 14) fără capăt flexibil al cablului
- 2 x 0,09...2 x 0,75 mm², 0,09…0,75 mm² (AWG 28...AWG 20) cu capăt de cablu flexibil
- 2 x 0,2...2 x 2,5 mm², 0,2…2,5 mm² (AWG 24...AWG 14) solid
Date suplimentare
Tip tensiune de alimentare: DC
Număr de rânduri orizontale: 3
LED de stare: 1 LED per canal (verde) stare canal, 1 LED (verde) stare activată
Distribuție polaritate: 0 V sau 24 V
Protecție la scurtcircuit: siguranță internă de 2 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm) sau șuruburi (cu kit de montare pe placă solidă)
Curent maxim de alimentare: 1,8 A
Curent pe canal: 0,5 A
Curent maxim de ieșire comun: 1,8 A
Cădere de tensiune la siguranța sursei de alimentare: 0,3 V
Tensiune nominală de izolație: 2000 V
Categorie de instalare: II (conform IEC 60664-1)
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Mediu
Certificări ale produsului: DNV, UL, GL, CSA, EAC
Grad de protecție IP: IP2X (conform IEC 60529)
Rezistența filamentului: 750 °C, timp de stingere <30 s (conform IEC 60695-2-11)
Rezistență la impact: 15 gn pentru până la 11 ms (conform IEC 60068-2-27)
Rezistență la vibrații: 2 gn (f= 10…150 Hz) (conform IEC 60068-2-6)
Protecție împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3, 8 kV (aer) nivel 3 (conform IEC 61000-4-2)
Protecție împotriva câmpurilor radiate: 10 V/m (26-1000 MHz) Nivel 3 (conform IEC 61000-4-3)
Protecție împotriva tranzitorilor rapizi: 2 kV Nivel 3 (conform IEC 61000-4-4)
Temperatura ambiantă de funcționare: -5 până la 60 °C (conform IEC 61131-2)
Temperatura ambiantă de depozitare: -40…80 °C (conform IEC 61131-2)
Grad de poluare: 2 (conform IEC 60664-1)
