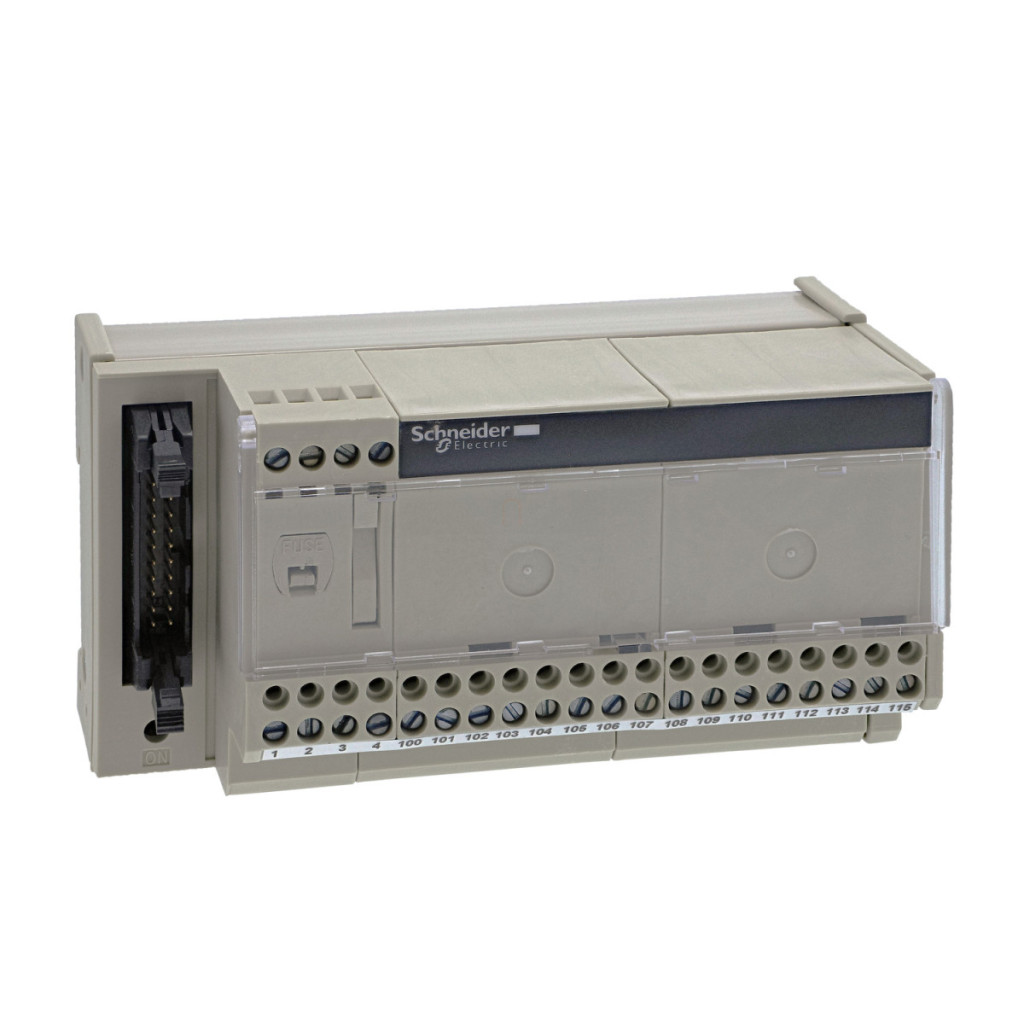

Schneider Electric Modicon ABE7H16R10 este un bloc universal de distribuție I/O pasiv, discret, potrivit pentru gestionarea a 16 canale de intrare sau ieșire în sistemele de automatizare industrială. Acest dispozitiv versatil este alegerea ideală pentru mediile industriale moderne, unde este necesară o conexiune fiabilă între sistemul de control și periferice. Blocul de distribuție ABE7H16R10, parte a familiei de produse Modicon ABE7, funcționează cu o tensiune de alimentare de 19-30 V CC și este conform cu standardul IEC 61131-2. Fiecare dintre cele 16 canale are un terminal care poate fi conectat cu terminale cu șurub. Terminalele pot fi utilizate cu cabluri de diferite dimensiuni: 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cu capete de cablu flexibile, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) cu cablu solid, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fără capăt de cablu flexibil și 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) cu capete de cablu flexibile sau 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) cu fire solide. Această opțiune de conectare flexibilă este deosebit de avantajoasă în medii de instalare variate. Blocul de distribuție are un conector HE-10 cu 20 de pini care asigură conexiunea la sistemul de control. Un alt avantaj al dispozitivului este că poate fi instalat în două moduri: cu cleme pe o șină DIN simetrică de 35 mm sau cu șuruburi direct pe o placă solidă, folosind kitul de montare inclus. Cuplul de montare este de 0,6 N·m, care trebuie asigurat cu o șurubelniță plată cu un diametru de 3,5 mm. Dispozitivul are o lățime de 125 mm, ceea ce asigură un design compact în dulapurile industriale de comutație. Modelul ABE7H16R10 dispune și de protecție internă: o siguranță rapidă încorporată de 2 A, 5 x 20 mm protejează conexiunea la PLC. Curentul maxim de alimentare este de 1,8 A, în timp ce suportă 0,5 A pe canal. Curentul maxim la punctul comun de ieșire este, de asemenea, de 1,8 A. Căderea de tensiune la siguranța sursei de alimentare este de numai 0,3 V, ceea ce înseamnă pierderi reduse. Dispozitivul are o tensiune nominală de izolare (Ui) ridicată, de 2000 V, care asigură o protecție electrică excelentă. Starea de funcționare a dispozitivului este indicată de un LED verde, care arată că este pornit. Dispozitivul nu are distribuție de polaritate, ceea ce este un aspect important de luat în considerare în timpul instalării. În ceea ce privește condițiile de mediu, ABE7H16R10 are o gamă largă de rezistență: are o gamă de temperaturi de funcționare de -5...60 °C și o gamă de temperaturi de depozitare de -40...80 °C, în conformitate cu IEC 61131-2. Are protecție IP2X conform IEC 60529, ceea ce înseamnă că este protejat împotriva obiectelor solide mai mari de 12,5 mm.
Schneider Electric Modicon ABE7 - Date tehnice ABE7H16R10
Caracteristici cheie
Familia de produse: Modicon ABE7
Tipul produsului: Bloc de distribuție I/O discret pasiv
Tipul blocului de distribuție: Bloc de distribuție I/O
Tensiune nominală de alimentare: 19...30 V, conform IEC 61131-2
Număr de canale: 16
Număr de terminale pe canal: 1
Conexiuni
Tip conexiune: Terminale cu șurub cu secțiuni transversale diferite ale firelor:- 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cu capăt de cablu flexibil - 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) fir solid
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fără capăt de cablu flexibil
- 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) fir solid cu capăt de cablu flexibil
- 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) fir solid
Tip conector: HE-10
Număr de pini: 20
Caracteristici electrice
Tip tensiune de alimentare: CC
Curent maxim de alimentare: 1,8 A
Curent pe canal: 0,5 A
Curent maxim pe punct comun: 1,8 A
Cădere de tensiune la siguranța de alimentare: 0,3 V
Tensiune nominală de izolare: 2000 V
Protecție la scurtcircuit: Siguranță internă de 2 A, 5 x 20 mm, rapidă (partea PLC)
Caracteristici fizice
Număr de rânduri orizontale: 1
LED indicator de stare: 1 LED (verde) pentru a indica starea de pornire
Distribuție polaritate: Niciuna
Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm) sau șuruburi (cu kit de montare pentru placă solidă)
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Lățime: 125 mm
Condiții de mediu
Grad de protecție: IP2X conform IEC 60529
Rezistență la fir incandescent: 750 °C conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Protecție împotriva descărcărilor electrostatice: 4 kV (contact) Nivel 3 conform IEC 61000-4-2
Protecție împotriva radiațiilor electromagnetice: 10 V/m (26...1000 MHz) Nivel 3 conform IEC 61000-4-3
Protecție împotriva tranzitorilor rapizi: 2 kV Nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5...60 °C conform IEC 61131-2
Temperatura ambiantă de depozitare: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
