ABE7H16R20 din gama de produse Modicon ABE7 de la Schneider Electric este un bloc de distribuție I/O discret, pasiv și versatil, care oferă soluția perfectă pentru sistemele de automatizare industrială. Acest bloc de distribuție universal cu 16 canale poate îndeplini atât funcții de intrare, cât și de ieșire, ceea ce îl face o alegere extrem de flexibilă pentru o varietate de aplicații. ABE7H16R20 funcționează la 19-30 V CC și este conform cu standardul IEC 61131-2. Are două blocuri terminale pe canal, ceea ce facilitează cablarea și manipularea. Conexiunile sunt potrivite pentru o varietate de tipuri și dimensiuni de cabluri: suportă cabluri solide de 0,09-1,5 mm² (AWG 28-16) cu ferule, cabluri solide de 0,14-2,5 mm² (AWG 26-12) și cabluri flexibile de 0,14-2,5 mm² (AWG 26-14) fără manșoane. Pentru cablurile multifilare, se pot conecta 2 cabluri flexibile de 0,09-0,75 mm² (AWG 28-20) cu ferule sau 2 cabluri solide de 0,2-2,5 mm² (AWG 24-14). Cuplul de strângere pentru blocurile terminale este de 0,6 Nm, utilizând o șurubelniță plată de 3,5 mm. Modulul oferă mai multe tipuri de conectori: opțiuni de conectare SUB-D 15, HE-10 și SUB-D 9 cu distribuție pe 20 de pini. Distribuția polarității poate fi configurată flexibil la 0 V sau 24 V. Dispozitivul are protecție încorporată împotriva scurtcircuitelor, asigurată de o siguranță cu acțiune rapidă de 2 A, 5x20 mm, pe partea PLC. Căderea de tensiune la siguranța sursei de alimentare este de numai 0,3 V, ceea ce înseamnă o pierdere minimă de putere. Curentul maxim de alimentare este de 1,8 A, cu 0,5 A permis pe canal, în timp ce punctul comun de ieșire poate suporta un curent maxim de 1,8 A. Dispozitivul are o tensiune nominală de izolare de 2000 V și aparține categoriei de instalare II conform IEC 60664-1. ABE7H16R20 este extrem de ușor de instalat: poate fi fixat pe o șină DIN simetrică de 35 mm sau înșurubat pe o placă solidă folosind kitul de montare furnizat. Dimensiunile sale sunt compacte, cu o lățime de numai 125 mm, ceea ce permite instalarea în dulapuri de comutație, economisind spațiu. Starea dispozitivului este indicată de un LED verde, care se aprinde când este pornit. Gradul de protecție IP2X conform IEC 60529 asigură o protecție adecvată împotriva influențelor mediului. Intervalul de temperatură de funcționare al dispozitivului este între -5 °C și 60 °C, în timp ce temperatura de depozitare poate fi între -40 °C și 80 °C, în conformitate cu IEC 61131-2. Produsul are numeroase certificări internaționale, inclusiv GL, DNV, CSA, UL și EAC, asigurând aplicabilitatea sa pe piețele globale.

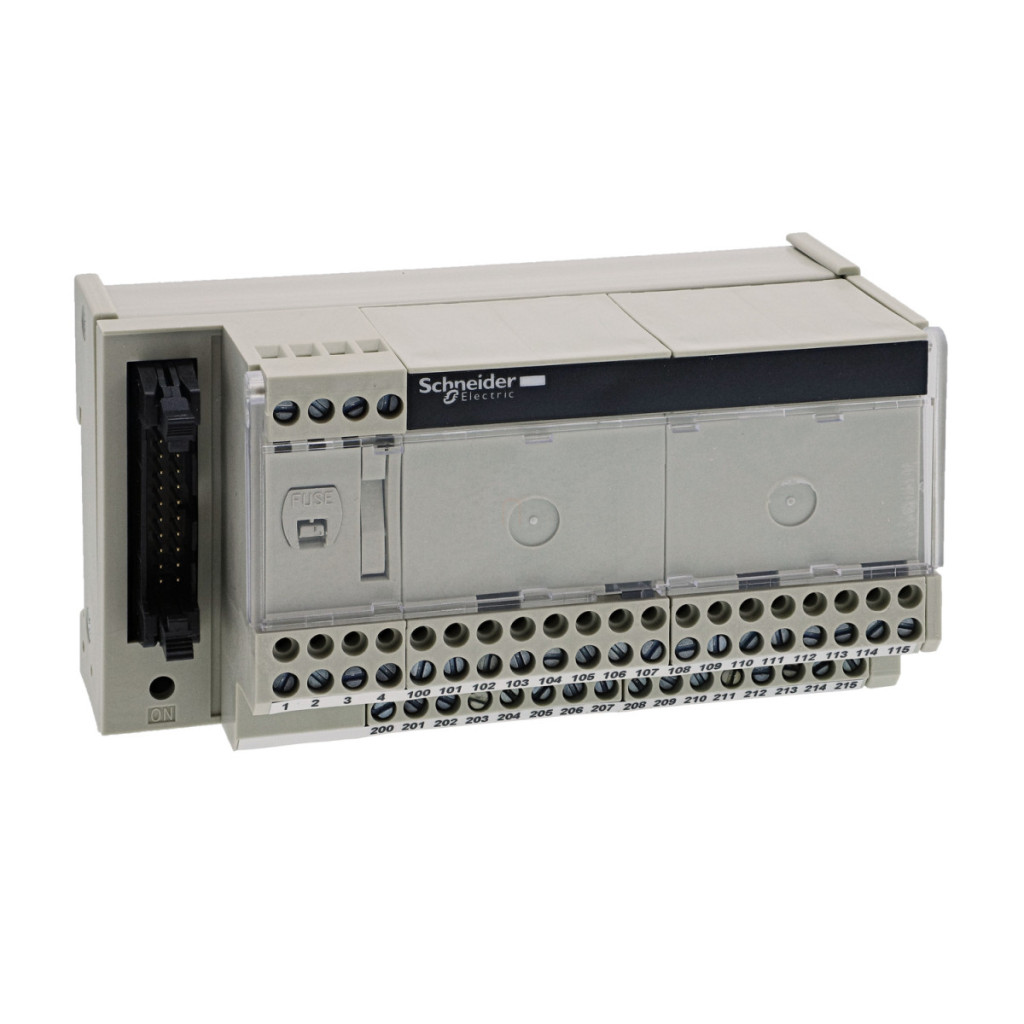

Schneider Electric Modicon ABE7 - ABE7H16R20 - bloc de distribuție, universal, HE10, 16 canale digitale, 2 blocuri terminale/canal date tehnice
Caracteristici principale
Familia de produse: Modicon ABE7
Tipul produsului: Bloc de distribuție I/O pasiv discret
Tipul blocului de distribuție: Bloc de distribuție I/O
Tensiune nominală de alimentare: 19...30 V conform IEC 61131-2
Număr de canale: 16
Număr de terminale pe canal: 2
Conexiuni
Tip conexiune: Terminale cu șurub
Dimensiuni fire:
- 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cu manșoane flexibile
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) solid
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fără manșoane flexibile
- 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) cu manșoane flexibile
- 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) solid
Date suplimentare
Tip tensiune de alimentare: DC
Număr de rânduri orizontale: 2
LED de stare: 1 LED (verde) pentru indicarea stării de pornire
Distribuție polaritate: 0 V sau 24 V
Protecție la scurtcircuit: siguranță internă de 2 A, 5 x 20 mm, rapidă (pe partea PLC)
Tipuri de conectori: SUB-D 15, HE-10, SUB-D 9 Număr de contacte: 20 de contacte Metodă de montare: Fixare prin clip (pe șină DIN simetrică de 35 mm) sau șuruburi (cu kit de montare pentru placă solidă)
Caracteristici electrice
Curent maxim de alimentare: 1,8 A
Curent pe canal: 0,5 A
Curent maxim pe punct comun: 1,8 A
Cădere de tensiune la siguranța de alimentare: 0,3 V
Tensiune nominală de izolație: 2000 V Categorie de instalare: II, conform IEC 60664-1 Caracteristici mecanice Cuplu de strângere: 0,6 N.m, cu șurubelniță plată Ø 3,5 mm Lățime: 125 mm 125 mm
Caracteristici de mediu
Certificări ale produsului: GL, DNV, CSA, UL, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la testul cu fir incandescent: 750 °C conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Protecție împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2 Protecție împotriva câmpurilor radiate: 10 V/m (26000000...1000000000 Hz) conform IEC 61000-4-3 nivel 3 Protecție împotriva tranzitorilor rapizi: 2 kV nivel 3 conform IEC 61000-4-4 Temperatura ambiantă de funcționare: -5...60 °C conform IEC 61131-2
Temperatură ambiantă de depozitare: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
